黄色轮式装载机铲运工程机械结构

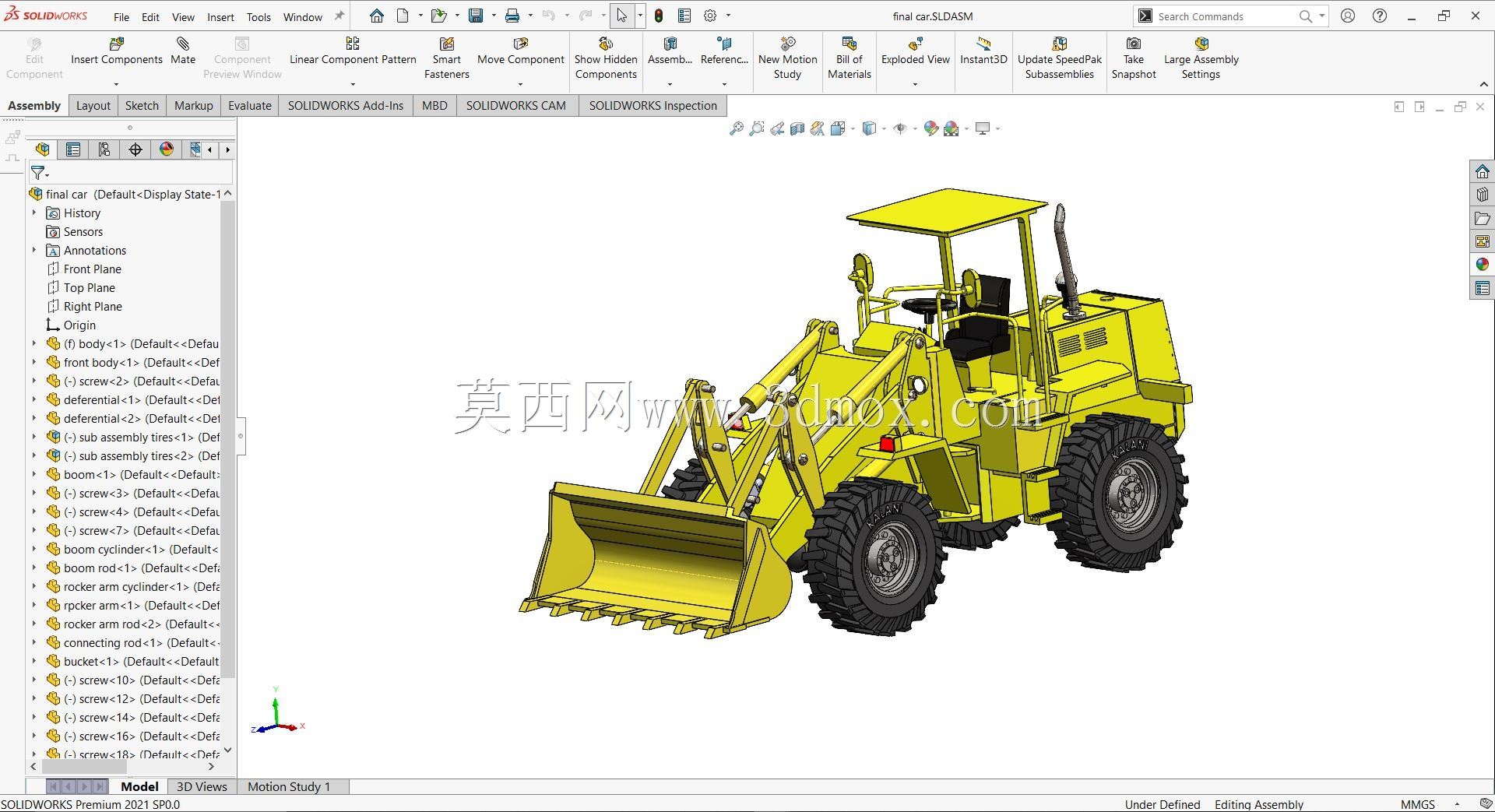

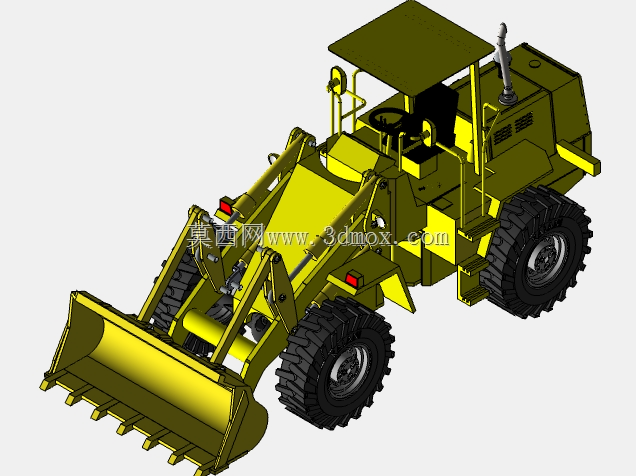

　　该轮式装载机三维结构围绕工地短距离铲装、转运和轻度推平作业展开，整机采用黄色工程涂装，前部配置宽幅铲斗、举升动臂、液压油缸与连杆机构，后部布置动力舱、配重区、驾驶室及四轮行走系统。模型把工作装置、车架、轮胎、驾驶室和操纵区域拆分为独立结构，能够清楚展示铲斗收放、动臂举升、转向空间以及轮胎与车身之间的运动关系，适合用于工程机械方案评审、结构教学、装配演示和设备选型沟通。

　　从实际使用场景看，这类设备常见于砂石料场、市政道路维护、农田水利、厂房清理、矿山辅助作业和小型土方工程。铲斗负责插入松散物料并完成装载，动臂将物料抬升至运输或卸料高度，液压系统提供举升和翻斗力；轮胎式行走结构使其在硬化路面和较平整场地内转移灵活，不像履带设备那样对路面造成明显破坏。驾驶室采用敞开式顶棚与座椅、操纵杆布局，重点表达操作人员视野、上下车空间和工作装置观察角度，前风挡区域无封闭壳体遮挡，便于在建模阶段检查铲斗边缘、斗齿和动臂铰点是否处于驾驶员可视范围内。

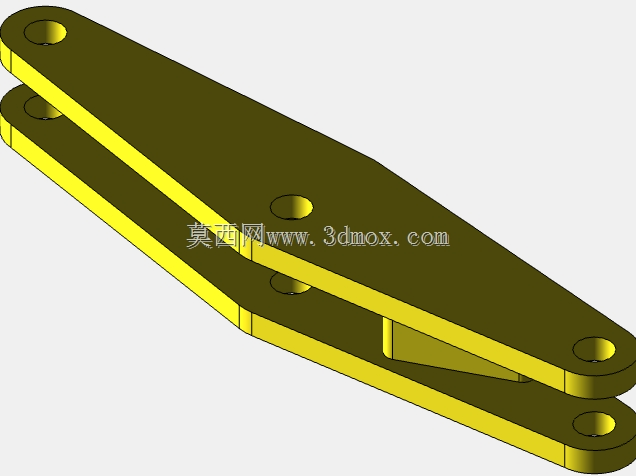

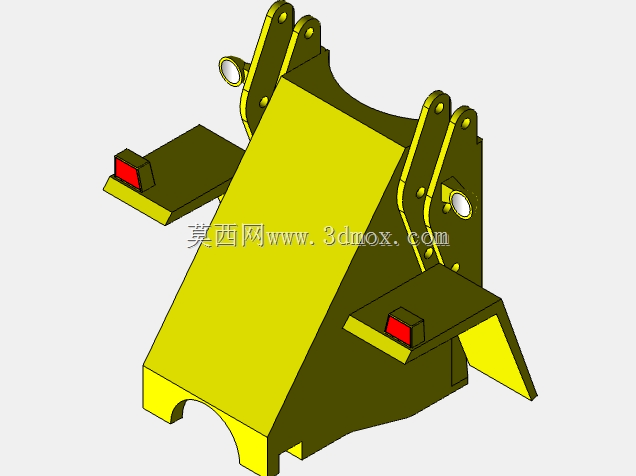

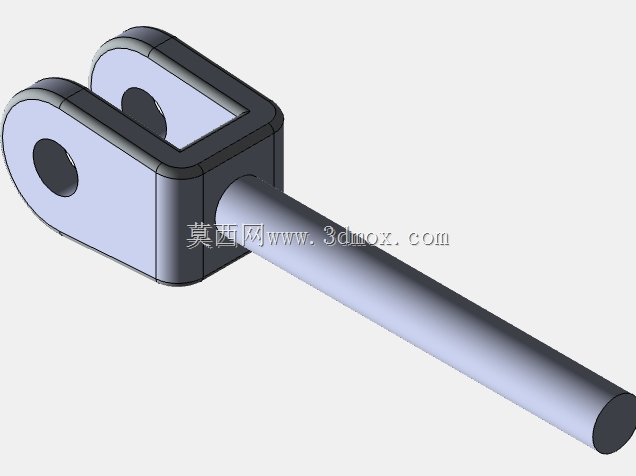

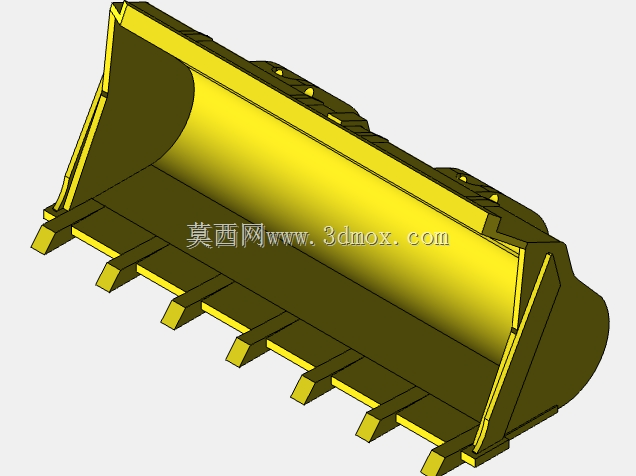

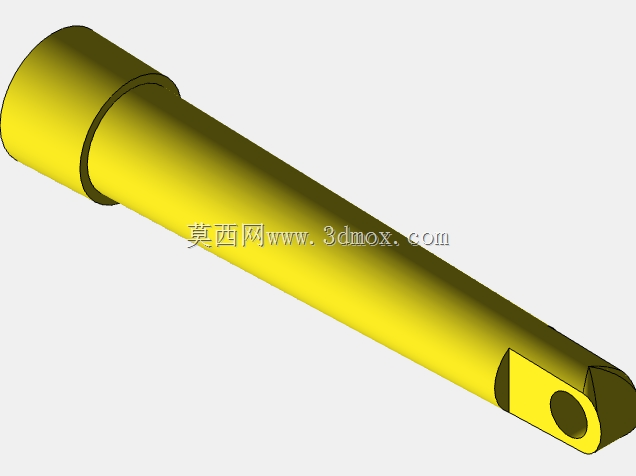

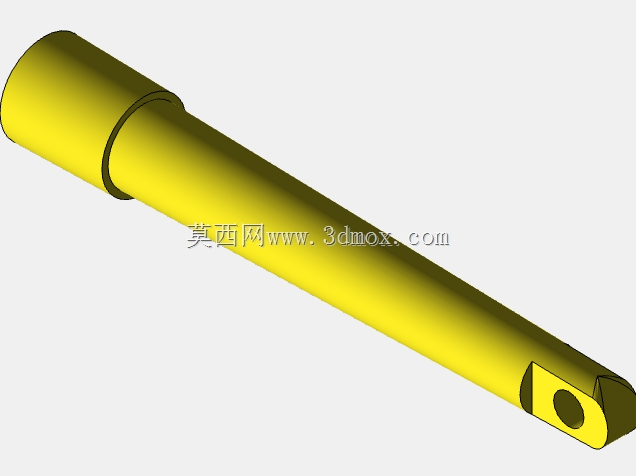

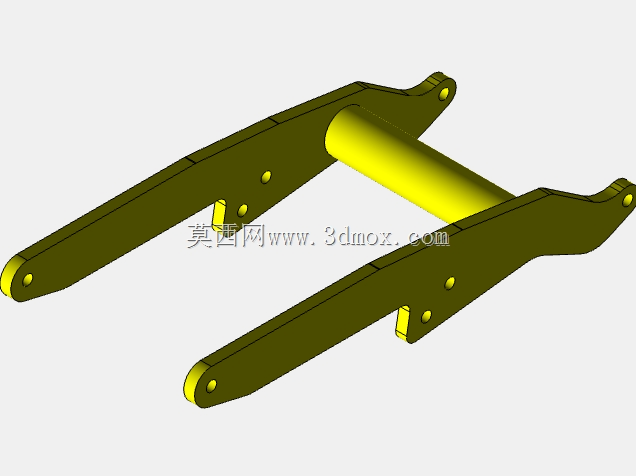

　　设计思路上，工作装置采用双动臂并列布置，铲斗两侧通过摇臂、拉杆和转斗油缸连接，形成典型的反转六连杆运动关系。举升油缸下端铰接在前车架附近，上端支撑动臂中段，转斗油缸则通过摇臂放大铲斗翻转角度。建模时需要重点约束各铰点同轴关系，保证左右两侧动臂同步运动；铲斗斗底、侧板和斗齿区域应保留足够板厚与加强筋位置，避免在插入料堆时出现局部刚度不足。前车架与后车架之间预留铰接转向区域，转向油缸横向布置，转弯时前后车架围绕铰接销相对摆动，因此在三维装配中要检查轮胎偏转角、车架间隙和液压油管走向，防止极限转角下发生干涉。

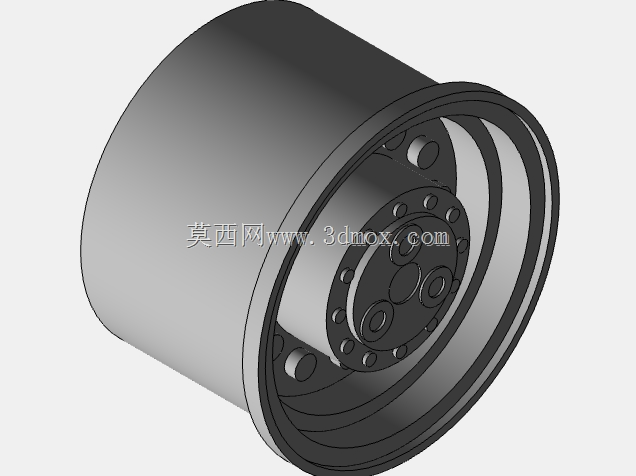

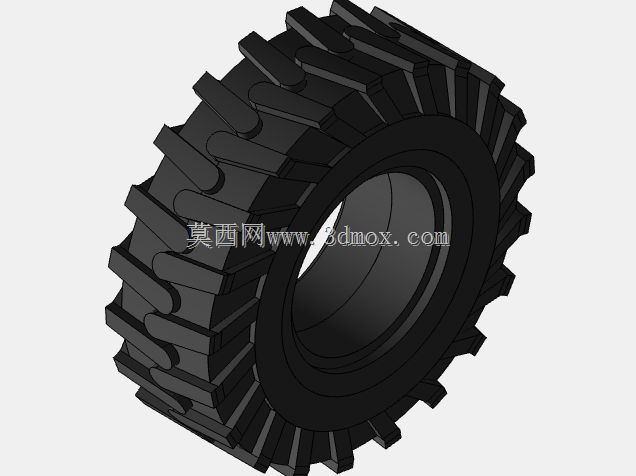

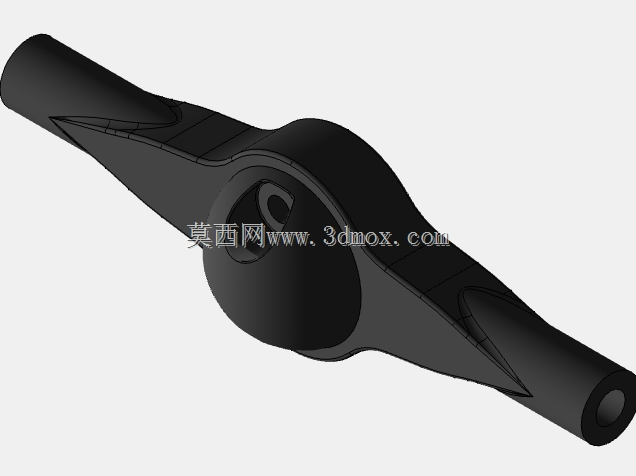

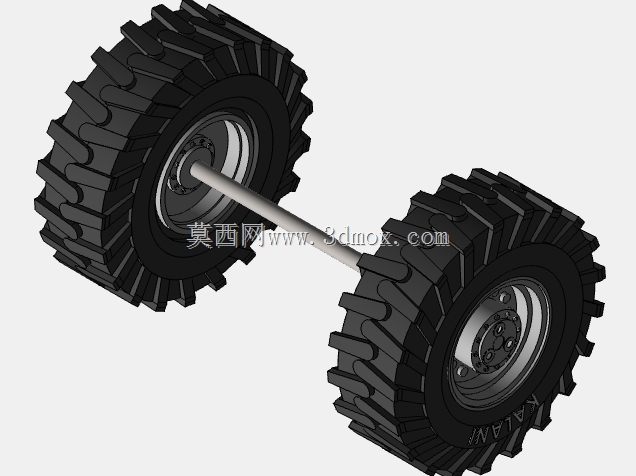

　　外形与安装边界方面，整机长度主要由前伸铲斗、动臂铰点和后机罩决定，铲斗处于落地状态时前端外伸量最大，运输状态下可将铲斗收平以降低长度占用。宽度受轮胎外缘、铲斗侧板和驾驶室脚踏控制，轮距需要兼顾侧向稳定性与狭窄通道通过性。高度方向由顶棚、排气管和动臂最高举升位置共同决定，动臂升至上限时，铲斗前缘会形成较高卸料轨迹，设计时应核对与自卸车栏板、料仓口或接料设备的高度匹配。轮胎外径、转向角和离地间隙共同影响通过性，前桥、后桥与车架之间要保留悬架和跳动空间；配重尾部不能过度外凸，以免在狭窄场地倒车时碰撞围挡或其他设备。

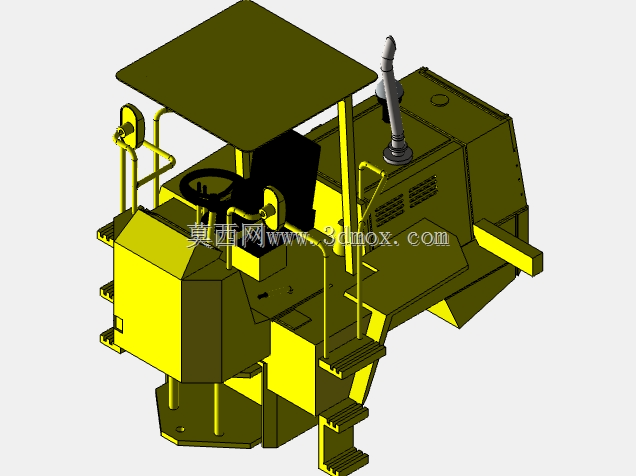

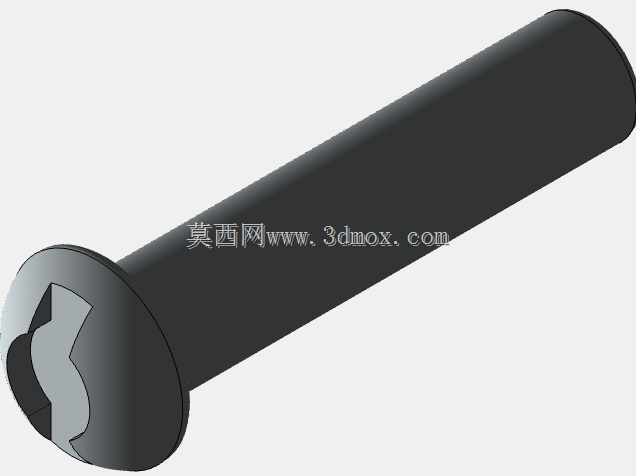

　　结构细节上，机罩内部预留发动机、散热器、液压油箱和蓄电池等部件的布置区域，侧面检修口应考虑日常保养开启方向。驾驶室顶棚支柱、座椅底座、操纵杆和扶手形成独立人机区域，踏板与方向盘位置需要结合腿部空间校核。铲斗刃口、斗齿、铰接销、油缸耳环和车架焊缝区属于高载荷部位，建模时应通过加强板、轴套和对称支撑来传递载荷。整车装配完成后，可依次模拟铲斗接地、动臂举升、最高卸料和转向极限等姿态，检查液压油缸行程、连杆夹角、轮胎包络和驾驶室视线，从而为后续工程图细化、运动仿真和实物制造提供可靠的三维基础。
