红色农用作业拖拉机整机结构设计

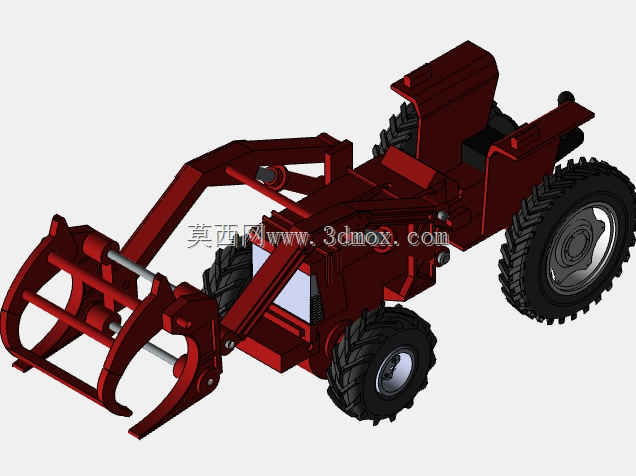

　　这款轮式农用拖拉机的三维结构设计，核心围绕丘陵、平原地带小地块农业生产的实际作业需求展开，建模阶段参考了实体玩具原型的比例关系，同时严格对齐真实农用拖拉机的功能逻辑与结构边界，避免出现脱离工程实际的造型化设计。从应用场景来看，该机型适配南方丘陵地带的小块耕地犁耕、播种前整地、农资短途转运，也可搭配后置挂载接口连接旋耕机、播种机、小型拖车等附属农具，覆盖散户农业生产中的多数常规作业需求，相比大型农用机械，其转弯半径更小，对田块平整度、道路宽度的适配性更强，能够进入大型农机无法通行的狭窄田埂、山地梯田区域作业。

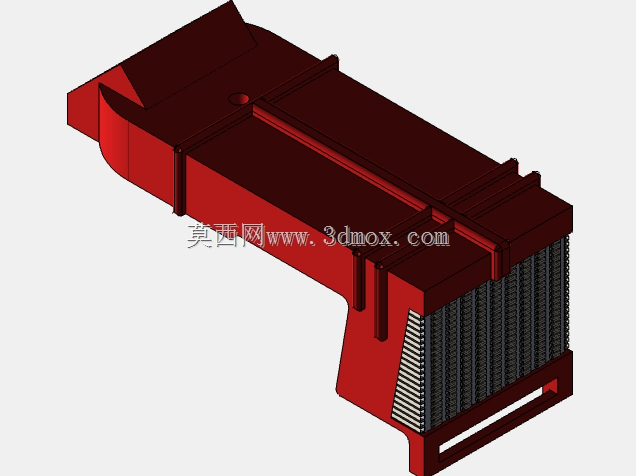

　　设计过程中优先梳理了整机的功能分区：前部预留了发动机舱的安装空间，按照单缸柴油机的常规外形尺寸划定了舱体边界，同时预留了散热格栅的通风间隙，保证动力单元工作时的空气流通需求；中部驾驶区域按照人机工程学划定了操作空间，方向盘、操纵杆、座椅的相对位置参考了现役同马力段拖拉机的布局参数，保证操作人员作业时的肢体活动范围合理，不会出现操作干涉；后部设置了标准三点式悬挂接口，接口的安装孔位、连接尺寸匹配常规小型农机具的挂载标准，可直接对接市面主流的小型农用作业属具，无需额外制作转接结构。

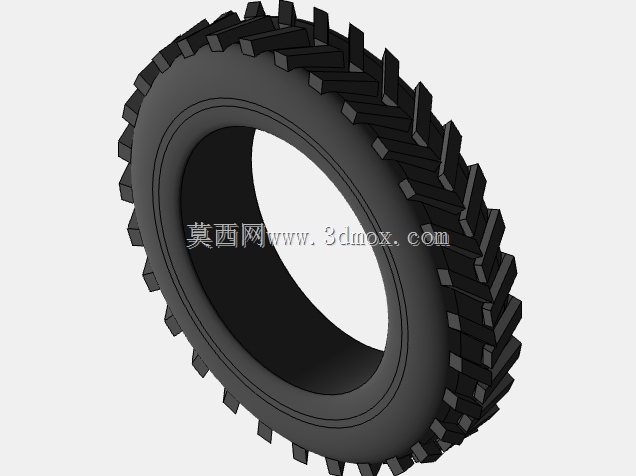

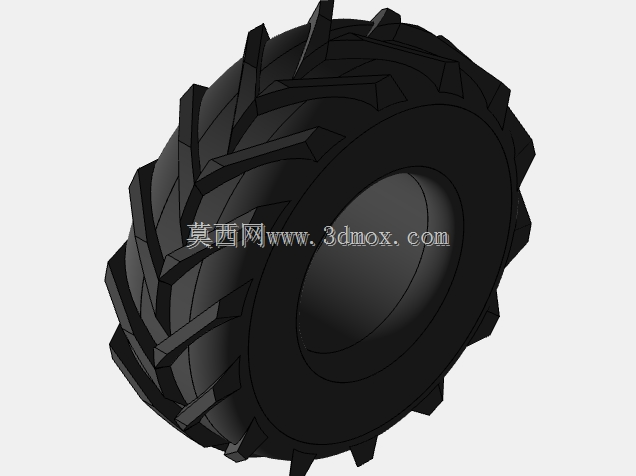

　　外形尺寸方面，整机长度控制在2.8米以内，宽度控制在1.3米以内，高度不超过1.5米，整体外轮廓紧凑，能够适配乡村宽度1.5米左右的机耕道通行需求；轮距设定为1.1米，匹配多数农作物种植的垄距参数，作业时不会碾压作物植株；底盘最小离地间隙设定为280毫米，能够通过田块间高度200毫米以内的田埂、土坡，避免底盘剐蹭凸起的地面障碍物。轮胎部分参考农用深花纹轮胎的结构建模，胎面花纹深度、胎壁厚度都按照真实作业需求设定，保证在泥泞、松软耕地表面的抓地力，减少作业时的打滑概率。

　　结构细节上，前部设置了可拆卸的防护保险杠，保险杠的安装位置突出于前脸120毫米，能够在轻微碰撞时吸收冲击力，保护前部散热结构与动力单元；驾驶区域两侧预留了脚踏板的安装位，脚踏板表面设置了防滑凸起结构，避免操作人员上下车时滑倒；燃油箱布置在驾驶座下方，充分利用底盘的闲置空间，油箱容积按照同马力机型的常规作业续航设定，可满足连续6小时以上的作业需求，无需频繁补充燃油。传动系统的布局按照后轮驱动的结构逻辑建模，变速箱、传动轴、后桥差速器的相对位置完全对齐真实机械结构，可直接用于结构原理演示、装配工艺模拟，也可作为小型农机改装、教学演示的结构参考。

　　建模过程中对所有活动部件的运动边界做了校验：前轮转向角度左右各可达35度，保证转弯半径控制在3米以内；后悬挂的升降行程设定为400毫米，可满足不同耕深的作业需求，也能在道路行驶时将挂载农具提升到足够高度，避免剐蹭地面。所有外露的连接螺栓、铰接销轴都按照标准件参数建模，没有出现非标准的自定义连接件，后续如果要做结构拆解、工程图导出，可直接匹配对应的国标标准件型号，减少二次修改的工作量。整机的配重分布也做了合理规划，前部配重块的重量、后部悬挂的承载能力都做了对应平衡，避免挂载重型农具时出现机头翘起的失稳情况，保证作业时机身的稳定性。
