在工业流体管路系统的减压阀安装布局中,这类十字型连接固定支架是承担部件定位、载荷传递的核心结构件,常应用于气动控制回路、液压调压单元、工业给排水调压段、燃气输配调压装置等场景,用来将减压阀主体与周边安装基座、管路辅件做刚性连接,抵消管路内部流体脉动带来的振动冲击,避免调压部件因长期受交变载荷出现连接松动、密封面错位泄漏的问题。

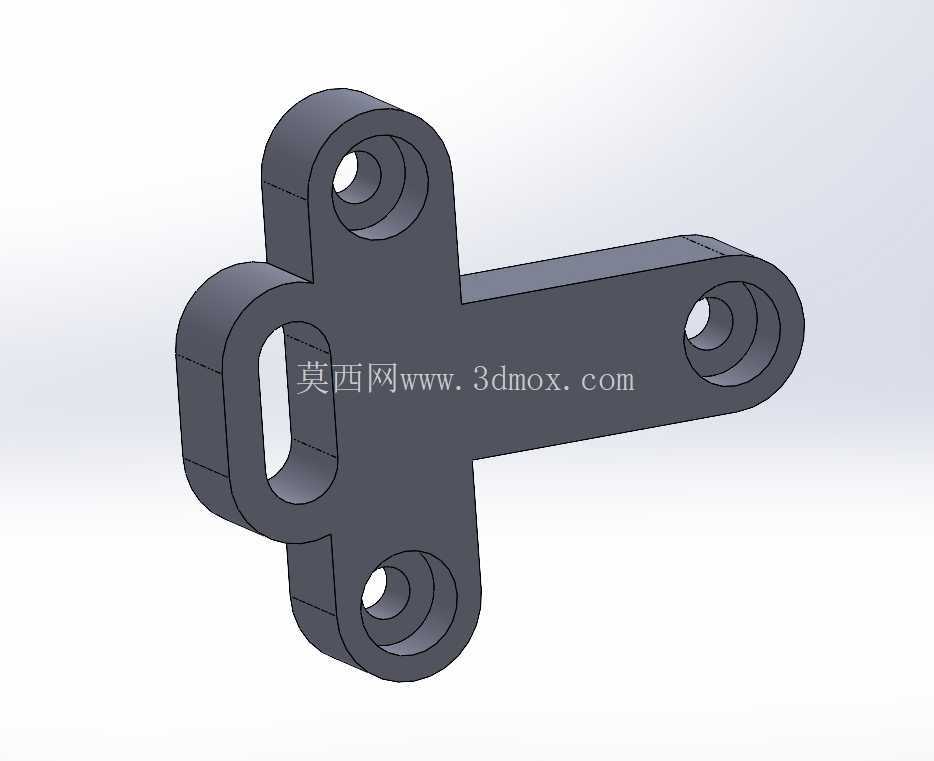

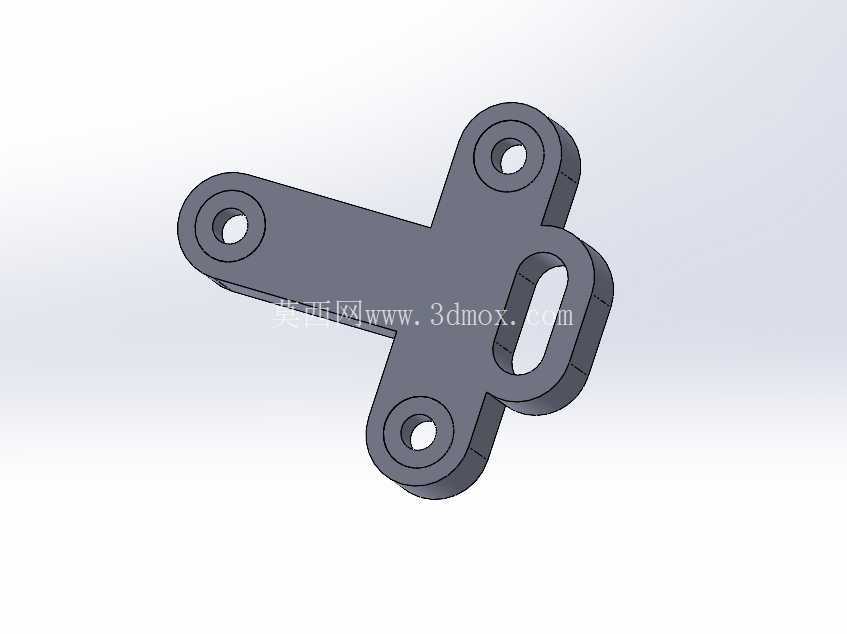

从结构功能上看,该零件采用一体化十字延展布局,四个带同轴通孔的连接端分别对应不同的安装对接需求:三个分布在十字短臂端的通孔为沉孔结构,可容纳内六角圆柱头螺钉的头部,安装后螺钉端面不超出零件表面,避免与周边运动部件、管路外壁产生干涉;长臂端的通孔为贯穿光孔,可穿过铰接销轴或者锁紧螺栓,实现与相邻支架、阀件吊耳的铰接或刚性锁固,十字交叉区域开设的长圆形减重孔,在不降低整体结构抗弯抗扭强度的前提下,有效削减零件自重,同时可作为管路布线的过孔通道,方便小型控制气管、信号线缆从中穿过,优化阀组周边的布线整洁度。
设计过程中首先要匹配减压阀的安装接口尺寸,确定各连接孔的中心距公差,孔位位置度公差控制在0.1mm以内,保证安装时螺钉可顺利穿入对接螺纹孔,不会出现别劲、强行装配导致的零件内应力残留;零件的厚度方向尺寸需要根据实际承载的阀件重量、管路振动加速度做强度校核,采用等强度设计思路,在孔位周边做局部加厚处理,避免螺钉锁紧时孔位边缘出现应力集中导致的开裂,长臂的长度尺寸需要匹配安装基座与减压阀本体的间距,预留足够的安装操作空间,方便扳手伸入完成螺钉锁紧作业。
安装边界方面,该零件的安装平面需要做铣削加工,平面度公差不低于IT8级,保证与安装基面贴合紧密,不会出现局部间隙导致的连接刚度不足;各通孔的孔径公差采用H7级精度,与螺钉、销轴的配合间隙控制在合理范围,既保证装配顺畅,又避免间隙过大带来的连接窜动;零件的棱边全部做R1-R2的圆角倒钝处理,去除加工毛刺,避免安装作业时划伤操作人员,同时减少应力集中点,提升零件的疲劳寿命。实际应用中,这类支架常采用铝合金或者碳钢材质加工,铝合金材质多用于对自重有要求的气动控制设备、移动调压装置场景,表面做阳极氧化处理提升抗腐蚀能力;碳钢材质多用于高压液压回路、工业管路调压站等重载场景,表面做镀锌或者喷塑处理,适应潮湿、多粉尘的工业现场环境。在阀组装配时,该支架通常先与减压阀本体的安装面通过短臂端的三个螺钉完成预固定,调整好阀件的安装角度后,再通过长臂端的连接件将整个阀组固定到设备机架或者墙面安装座上,安装过程中需要保证各连接螺钉的锁紧力矩均匀,避免单侧受力过大导致支架变形,影响调压部件的动作精度。
