钣金材质电子设备防护外壳结构设计

　　这类钣金外壳主要应用在小型嵌入式控制模块、工业传感信号转换单元这类需要外露安装在设备机架侧方或者电控箱内部空余位置的场景，核心作用是为内部的PCB电路板、接线端子排提供物理防护，隔绝车间环境里的金属切削碎屑、浮尘以及少量飞溅的切削液，同时兼顾电磁屏蔽效果，避免内部电路信号受周边变频器、伺服驱动器的电磁干扰，也防止电路自身的信号向外辐射影响周边传感设备的采集精度。

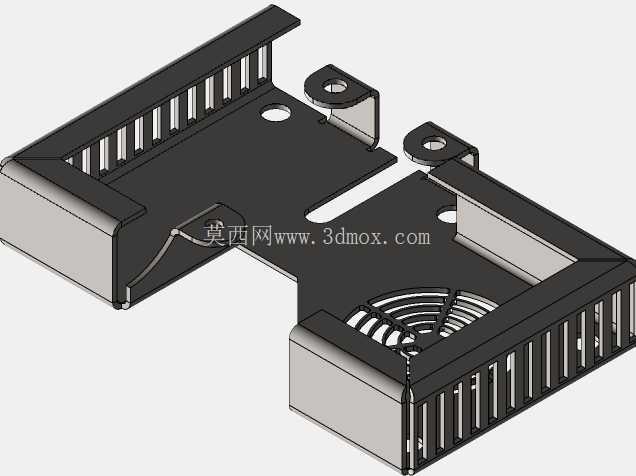

　　从实际使用的功能特性来看，外壳采用分体对合的装配结构，上下两个半壳通过侧边的卡扣定位孔配合自攻螺丝完成锁紧，不需要额外设计焊接或者铆接工序，装配时可以先将内部电路板固定在其中一半壳体的定位柱上，完成接线、测试工序之后再扣合另一半壳体，后期维护拆解也不需要复杂工具，拧下侧边的固定螺丝即可拆开壳体调整内部跳线或者更换故障元件。壳体侧面设计的阵列式长条散热孔，开孔方向顺着设备安装后的空气流动方向布置，既能够保证内部电路工作产生的热量可以通过自然对流散出，避免封闭壳体内温度累积导致电子元件寿命缩短，同时开孔的宽度控制在3mm以内，能够阻挡车间内常见的直径较大的金属碎屑、螺丝头这类异物掉入壳体内造成电路短路。壳体上预留的两个带缺口的安装挂耳，可以适配M3或者M4规格的安装螺丝，既可以直接螺丝锁在设备的钣金机架平面上，也可以配合DIN导轨卡扣固定在标准电控柜的导轨上，适配不同的安装场景。

　　在设计思路上，整个壳体采用等厚度的钣金折弯工艺成型，所有折弯处的内R角统一按照板材厚度的0.2倍设置，避免折弯时出现板材开裂或者回弹量过大导致装配错位的问题，壳体的所有边缘都做了压毛边处理，防止装配或者后期维护时锋利的钣金切口划伤操作人员的手部。壳体的对合面设计了1.5mm高度的叠边定位结构，扣合之后两个半壳之间不会出现横向错位，同时叠边结构可以填补两个半壳之间的装配缝隙，提升整体的防护等级，也能进一步增强电磁屏蔽的连续性。散热孔的排布避开了内部电路板上芯片、电容等发热元件的正上方位置，防止异物从散热孔掉落时直接落在元件引脚之间造成短路，同时开孔区域距离壳体折弯边的距离保留了足够的钣金工艺余量，避免冲孔加工时距离折弯边过近导致板材变形。

　　从安装边界尺寸来看，整个壳体扣合完成后的整体长宽高尺寸控制在80mm50mm25mm的范围内，属于小型电子模块的标准安装尺寸，安装挂耳的中心孔距按照60mm的标准间距设置，能够兼容市面上多数小型工业模块的安装孔位，替换旧有设备上的塑料外壳时不需要重新在机架上打孔。壳体内部的净空高度预留了18mm的空间，能够容纳最高15mm的直插式电容或者接线端子，不会出现壳体扣合后压到元件的问题，内部的定位柱高度统一设置为3mm，电路板固定之后和壳体底板之间留出足够的走线空间，方便电路板底部的飞线或者贴片元件的布置，也能避免电路板和金属壳体直接接触造成短路。壳体表面做了导电氧化处理，在保证金属质感的同时，表面的氧化层能够提升抗锈蚀能力，适合在湿度较高或者有少量腐蚀性气体的车间环境下长期使用，同时导电氧化层不会影响壳体整体的导电性能，配合安装时的接地螺丝，可以实现可靠的电磁屏蔽接地效果。
