CA6140车床配套电气外壳钣金结构

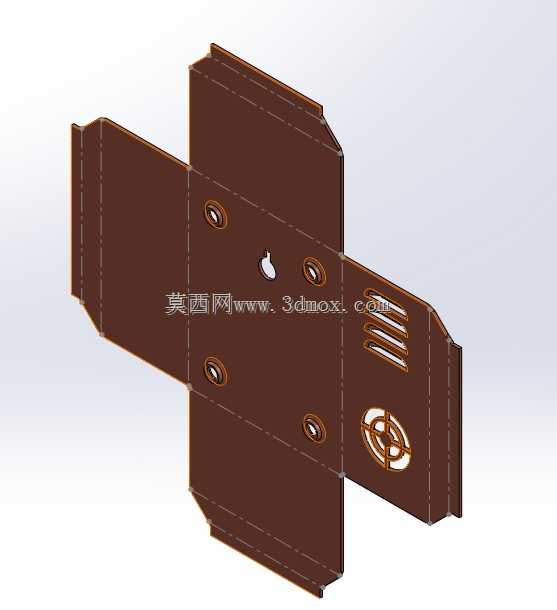

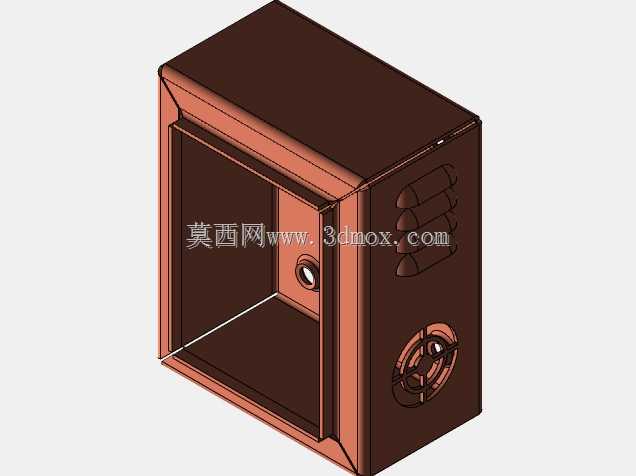

　　这款钣金壳体是为CA6140普通车床电控系统配套设计的防护外壳，主要应用在机床床身侧部的电气安装区域，承担车床强电回路、控制回路元器件的承载与防护作用，日常工况下可隔绝车间切削液飞溅、金属切屑侵入、加工粉尘堆积对电气元件的损坏，同时避免操作人员误触带电部件引发安全隐患。从结构设计来看，整体采用一体化折弯成型的钣金主体，减少了拼接焊缝带来的结构变形风险，壳体正面预留嵌入式安装门的配合止口，门体与壳体的搭接边做了折弯翻边处理，关闭后可形成迷宫式密封结构，能阻挡大部分细小切屑和切削液雾进入壳体内部。壳体侧面设计有三组冲压成型的外凸式散热筋条，筋条下方开设倾斜向下的通风槽，既保证内部电气元件工作时的热量自然散出，

　　又能避免车间飞溅的液体直接灌入壳体内；侧部下方预留轴流风机安装位，可根据车床电控系统的实际发热功率选配散热风机，安装位做了内凹翻边，方便风机固定同时保证安装面的平面度，避免风机运行时产生共振异响。壳体背部预留了与车床床身安装的固定孔位，孔位间距匹配CA6140车床原有电控安装点的尺寸，安装时无需对床身进行二次打孔加工，可直接替换原有老旧壳体，适配性较强。壳体内部预留了标准电气安装导轨的固定点位，可直接卡装断路器、接触器、接线端子等标准低压电气元件，内部走线空间经过排布优化，可容纳车床主回路、控制回路、照明回路的全部走线，同时预留了线缆进出的格兰头安装孔位，孔位边缘做了钝化翻边处理，避免穿线时划伤线缆绝缘层。从安装边界来看，

　　壳体整体外廓尺寸适配CA6140车床侧部的安装空间，不会超出车床原有外轮廓，避免影响车床操作手柄的活动行程，也不会与拖板、刀架等运动部件产生干涉；门体上预留了锁具安装位，可配套通用型柜门锁，非维护时段可锁闭壳体，避免无关人员随意触碰电控元件引发设备故障。钣金折弯处的圆角半径匹配常规钣金加工的折弯工艺要求，无需特殊模具即可完成加工，量产时的工艺性较好，壳体表面可根据车间使用需求做喷塑处理，提升抗锈蚀能力，适配机加工车间多油污、高湿度的使用环境。
