带散热结构的钣金电气开关盒结构设计

　　这款钣金开关盒主要面向低压电气回路的就近控制场景，常见于小型工业设备侧边、生产线工位旁的动力支路通断控制，也可作为小型气动电磁阀、传感模块的集成接线载体，替代传统明装塑料接线盒，在存在少量切削液飞溅、金属粉尘的机加工工位环境中，钣金材质的抗冲击、抗老化性能远优于常规ABS塑料壳体，能避免日常工位操作中工具磕碰造成的壳体开裂问题。从结构设计逻辑来看，整体采用分体扣合式钣金结构，盒体与上盖通过折弯边咬合配合，减少外露紧固件数量，既可以提升装配效率，也能避免缝隙处积尘积液。

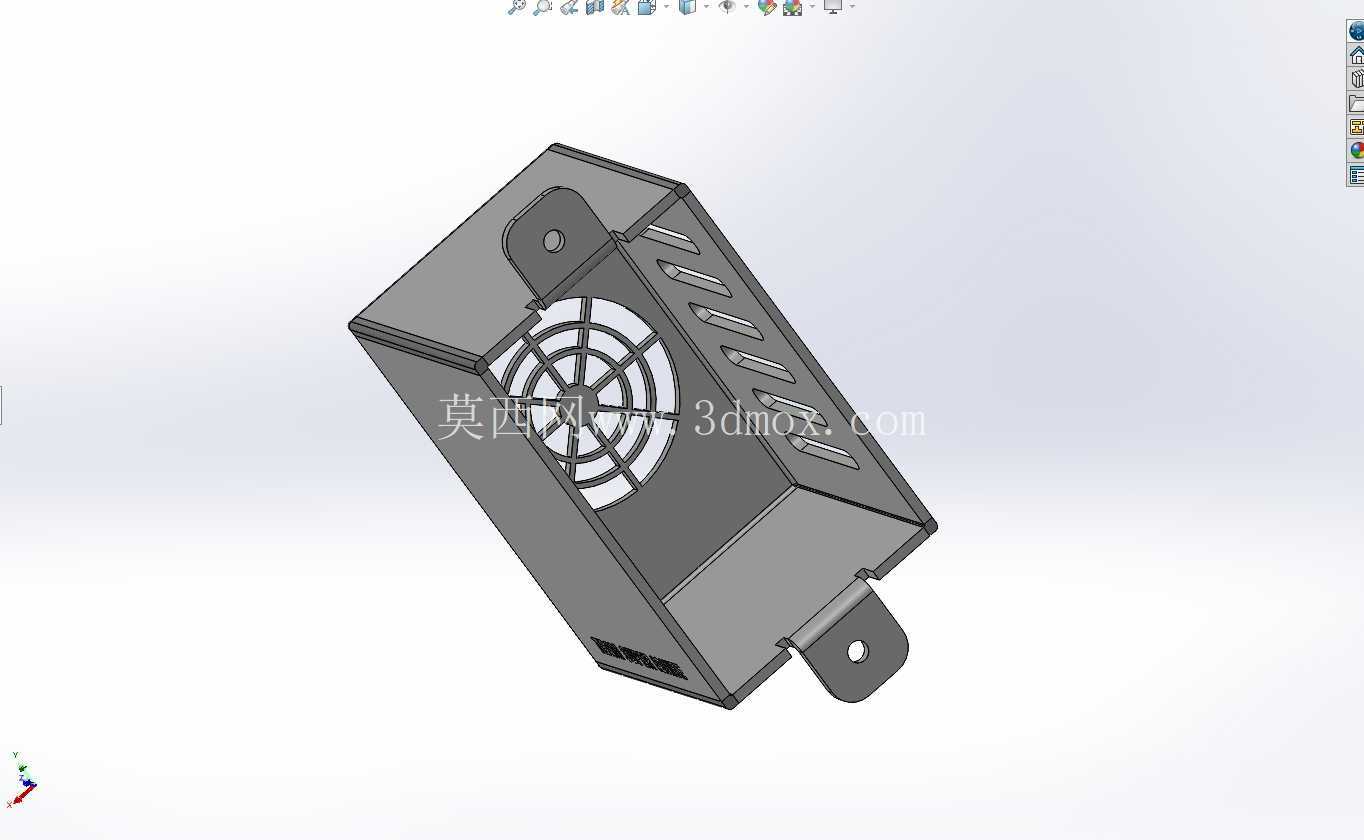

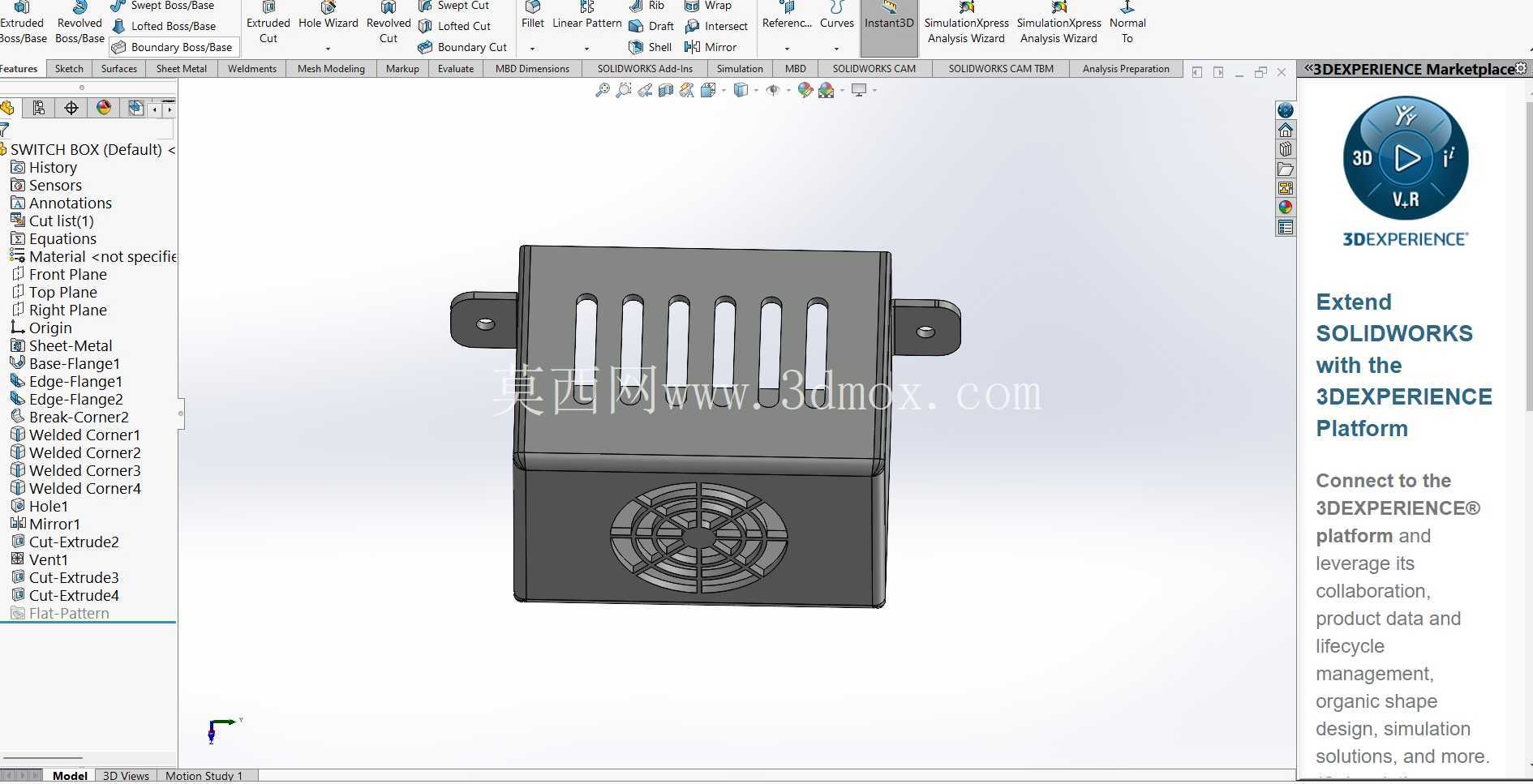

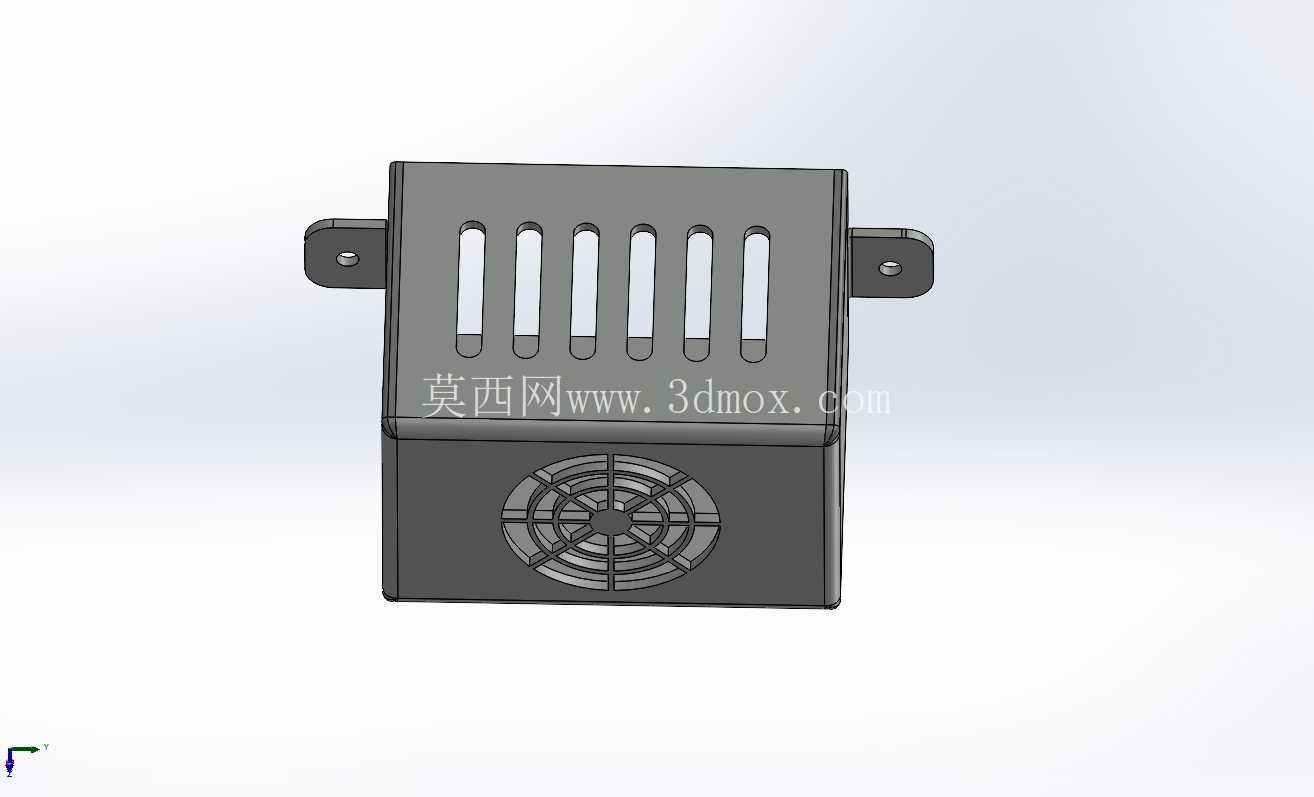

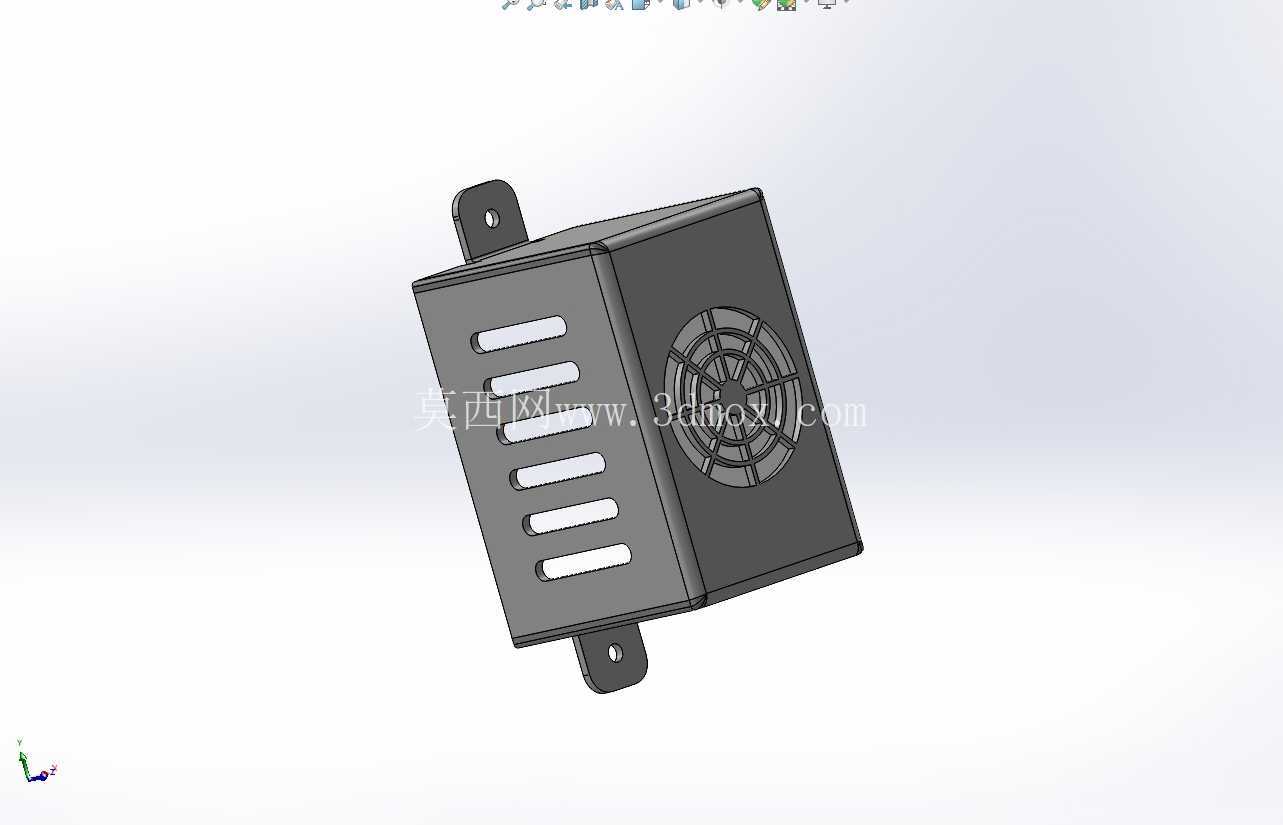

　　两侧伸出的安装耳做了外翻边强化处理，每个安装耳上预制单个沉头安装孔，安装时可通过M4或M5的沉头螺钉直接固定在设备型材立面或安装板上，安装耳与盒体主体的折弯处做了小圆角过渡，避免钣金折弯应力集中造成的开裂问题，同时安装耳的伸出长度预留了足够的扳手操作空间，现场安装时不需要额外调整周边管线避让工具。散热结构的设计是这款壳体的核心特点，上盖区域冲压了六组长条形竖直通风槽，槽孔的宽度控制在4mm以内，既可以保证内部空气对流带走开关元件、接线端子的工作发热，也能避免较大尺寸的金属碎屑、工具端头误插入壳体内部造成短路隐患；盒体正面下方预留了轴流风扇的安装位，预制的风扇固定孔位适配常规80mm规格的小型轴流风机，当盒内安装的继电器、开关元件额定电流较大、发热功率较高时，可直接加装风扇实现强制风冷，不需要二次对壳体进行打孔加工。

　　壳体的内部安装空间做了冗余设计，常规的DZ47系列小型断路器、中间继电器组、接线端子排都可以直接通过导轨安装在盒内的预制安装凸台上，盒体侧壁预留的走线缺口可以配合橡胶护线圈实现进出线的防护，避免钣金锐边割破线缆绝缘层。从安装边界来看，这款开关盒的整体外轮廓尺寸适配常规小型电气元件的安装需求，安装孔的中心距与市面上通用的小型电气安装盒尺寸保持兼容，现场替换旧有损坏的塑料壳体时不需要重新在安装面上打孔，直接对齐原有孔位即可完成固定。

　　钣金折弯的公差控制在常规钣金加工的IT13级范围内，扣合后上下盖的缝隙均匀，不会出现翘边、错位的问题，表面可根据使用场景做喷塑、镀锌处理，在普通室内环境下不需要额外做防腐处理即可满足使用寿命要求，在潮湿多尘的场景下也可以在接缝处加装密封胶条提升防护等级。在实际选型使用时，需要注意根据内部安装元件的发热功率确认是否需要加装风扇，若仅作为接线分线盒使用，自然通风的结构即可满足散热需求，若内部安装有发热较大的可控硅模块、交流接触器，则建议加装对应尺寸的轴流风扇，配合上下的通风槽形成顺畅的散热风道，避免内部元件过热老化。壳体的钣金厚度选用1.2mm的冷轧钢板即可满足常规使用的强度要求，若使用场景存在较强的振动冲击，可将板材厚度提升至1.5mm，安装耳的强度也会同步提升，不会因为长期振动出现固定孔开裂的问题。
