带滚花调节端的减压阀调节杆结构设计

　　在流体压力调控类阀件的实际应用场景里，这类带滚花端的长杆构件是减压阀实现压力精准调节的核心传力部件，常配套安装在工业管路调压阀组、实验室气路稳压单元、小型气动设备的压力控制模块中，承担着将手动调节的扭矩转化为阀内部弹簧预紧力变化、进而调整阀口开度实现出口压力稳定的作用。从实际工况适配角度看，该构件的长杆主体为等直径圆柱结构，表面做光滑处理，装配时需穿入阀盖的导向孔内，杆身与导向孔采用小间隙配合，既保证调节过程中杆体可顺畅轴向移动与周向转动，又能避免杆身晃动导致的调压偏差，杆身长度需匹配阀盖到弹簧座的安装距离，预留足够的调节行程，确保出口压力可在额定调压范围内连续调整，不会出现行程不足导致调压上限达不到设计值，或是行程过长导致弹簧过压失效的问题。

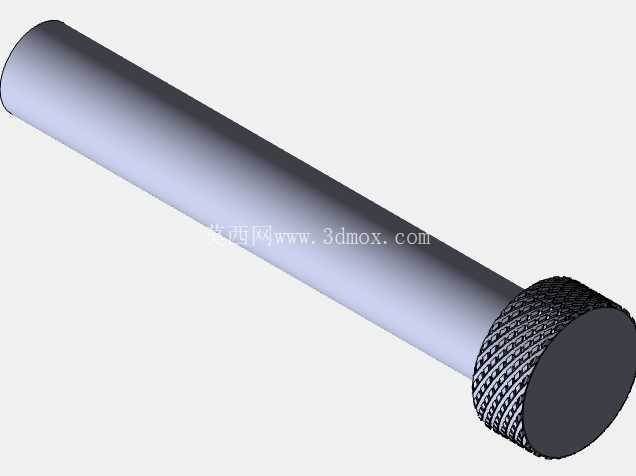

　　端部的滚花结构是该构件的关键人机交互设计，采用网纹滚花工艺加工，滚花段的直径略大于杆身直径，形成清晰的操作边界，操作人员无需借助额外工具，直接用手指捏住滚花段即可转动调节杆，滚花的凹凸纹理可增大手指与构件表面的摩擦力，即使在手上沾有少量油污、或是佩戴薄型劳保手套的工况下，也能稳定施加转动力矩，不会出现打滑现象，滚花段的长度设计兼顾操作便利性与安装空间限制，既保证手指有足够的接触面积，又不会因为长度过长突出阀体外过多，容易被意外磕碰导致压力设定值偏移。

　　从设计思路层面，该构件的结构完全围绕减压阀的调压逻辑展开，杆体远离滚花的一端需与弹簧座做定位配合，通常会在杆端加工出小直径的定位轴段，卡入弹簧座的定位孔内，保证转动调节杆时，弹簧座只随杆体做轴向移动而不发生跟转，避免弹簧扭曲影响调压精度与使用寿命。杆身的圆柱度公差需控制在合理范围内，若圆柱度超差，会导致调节过程中出现卡滞，在压力波动时无法及时补偿阀口开度，造成出口压力不稳；滚花段与杆身的同轴度也需严格控制，避免转动时出现偏心晃动，导致阀盖导向孔的密封件出现偏磨，长期使用后出现介质泄漏问题。在安装边界上，该构件装入阀组后，滚花端的外端面需与阀体外表面保留合适的安全距离，既不能完全缩入阀盖内导致无法操作，也不能外伸过长，在设备安装空间紧凑的场景下，外伸过长会与周边管路、支架发生干涉，影响设备整体布局；滚花段的外径需小于阀盖顶部的防护帽内径，在调压完成后可盖上防护帽，既避免日常作业中误碰调节杆改变压力设定，也能阻挡灰尘、油污进入杆身与导向孔的配合间隙，延长构件的使用寿命。

　　在不同的应用场景下，该构件的尺寸会随减压阀的通径、额定压力做适配调整，大通径高压减压阀的调节杆杆身直径会相应增大，提升轴向承压能力，避免高压介质作用下杆体出现弯曲变形，滚花段的直径也会同步加大，方便施加更大的调节力矩；小型低压气路用减压阀的调节杆则会做轻量化设计，杆身直径更小，滚花段尺寸紧凑，适配小型阀组的小巧体积。实际建模过程中，需重点关注滚花结构的细节还原，网纹滚花的齿距、齿深要符合机加工工艺标准，不能为了建模省事简化成光滑表面，否则后续做工程图导出、装配干涉检查时，会忽略滚花段与防护帽的配合间隙问题，导致实际加工装配后出现防护帽盖不上的情况；同时杆身的所有过渡圆角都要符合工艺要求，杆身与滚花段的衔接处需做圆角过渡，避免应力集中，在长期受交变轴向力的工况下出现断裂失效。
