制动蹄摩擦衬垫组件三维结构设计

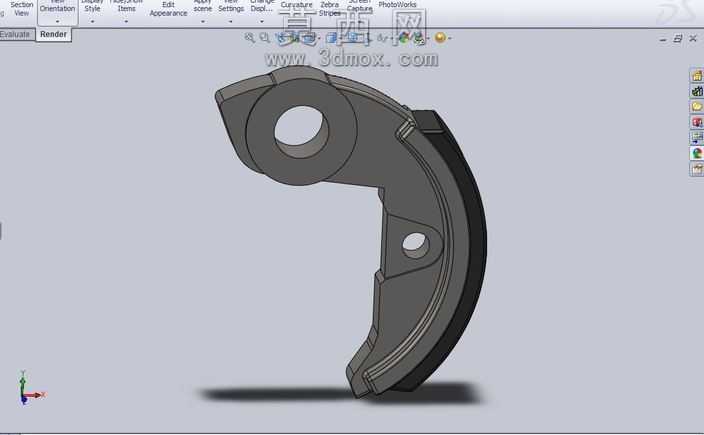

本作品为制动蹄与摩擦衬垫的组合式三维建模成果，建模过程依托参数化三维设计环境完成，首先针对制动蹄的基体结构开展基准搭建：以蹄片的铰接安装孔为核心基准，绘制蹄体的弧形轮廓草图，通过拉伸、切除等基础特征构建蹄体的金属基体形态，精准还原蹄体从铰接端到摩擦面的弧形过渡结构，保证铰接孔的同轴度公差符合制动部件的装配要求，同时对蹄体与摩擦衬垫的贴合面做贴合度约束处理，确保两个部件的装配面完全匹配无干涉。在摩擦衬垫的建模环节，根据衬垫的弧形摩擦面弧度、厚度尺寸，通过沿蹄体弧面的扫描特征生成衬垫基础形态，再对衬垫的边缘做倒角处理，还原实际产品的装配工艺特征，避免衬垫边缘出现应力集中的尖锐结构。材质与渲染环节，针对金属制动蹄基体赋予哑光金属材质，调整材质的粗糙度、金属度参数，还原铸钢或冲压钢件的哑光金属质感，对铰接孔的内圈做轻微的高光处理，模拟机加工后的表面光洁度；针对摩擦衬垫赋予高粗糙度的非金属摩擦材料材质，调整材质的漫反射颜色为深黑色，添加细微的颗粒纹理贴图，还原摩擦衬垫的粗糙摩擦面质感，同时在衬垫与蹄体的结合处做细微的材质分界处理，清晰区分两个不同材质的部件。结构设计层面，重点还原制动蹄的铰接安装结构、弧形受力基体以及摩擦衬垫的贴合安装结构，建模过程中对蹄体的受力截面做等强度优化的特征还原，保证蹄体在制动抱紧过程中的受力分布符合工程实际，同时预留了衬垫更换的装配间隙特征，还原实际产品的可维护性结构特点。渲染阶段采用柔和的侧上方打光方案，通过主光源勾勒部件的弧形轮廓，辅助光源补全部件暗部的结构细节，添加柔和的环境遮蔽效果，让部件的金属与非金属材质区分更加清晰，整体渲染效果既能够清晰展示部件的整体外形，也能够直观呈现铰接孔、贴合面、摩擦面等关键结构的细节特征，可用于制动系统的结构教学、装配演示以及相关零部件的设计参考。
