家用立式慢榨原汁机结构三维设计

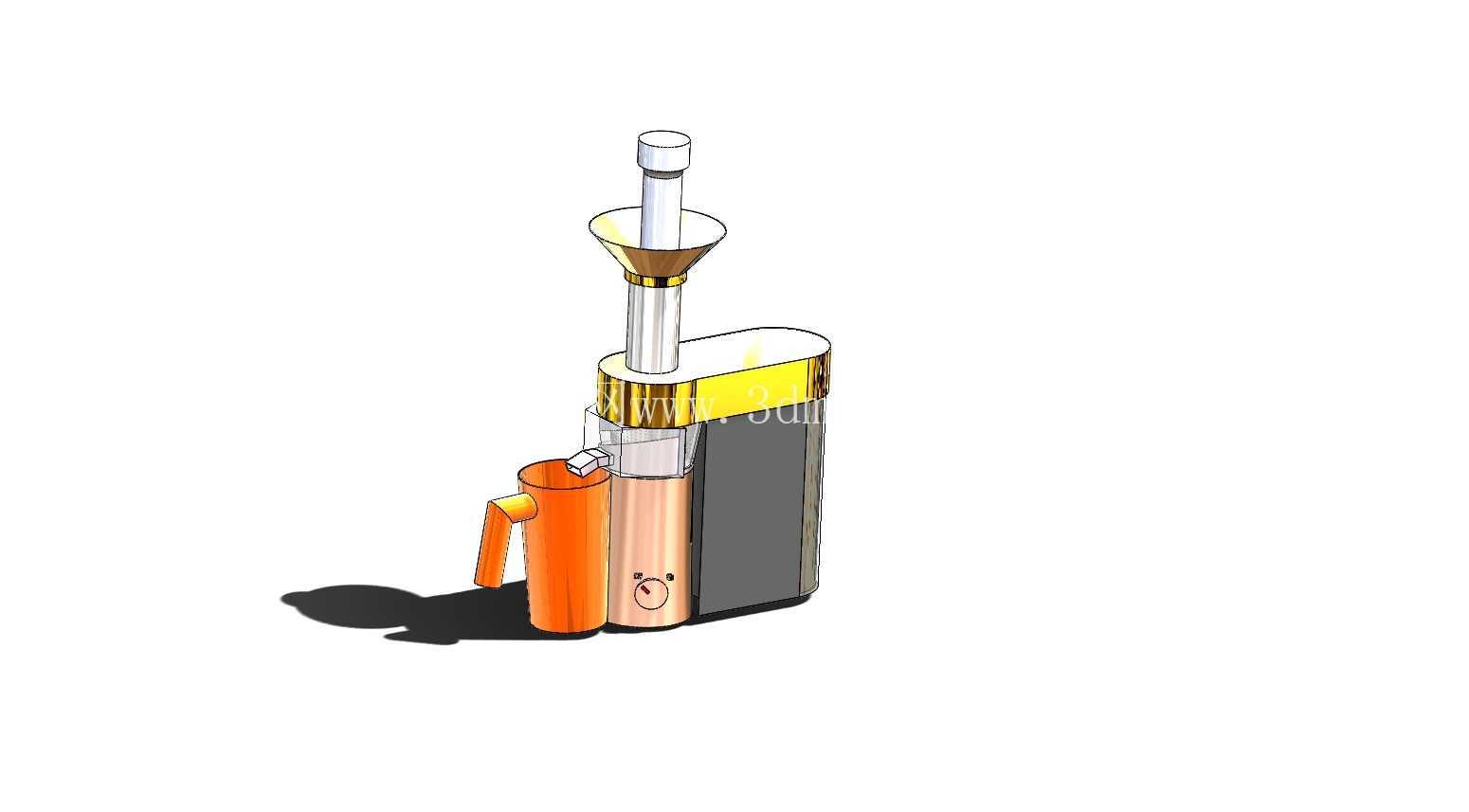

　　这款立式慢榨设备的三维结构设计，首先围绕家用厨房台面的使用场景做了边界约束，整体机身采用窄长立式布局，底座横向尺寸控制在180mm以内，纵向深度不超过220mm，放置在常规橱柜台面时不会占用过多操作空间，机身总高度控制在450mm上下，进料口顶端距离台面高度适配普通成年人站立操作的手臂抬升幅度，无需过度抬臂即可完成食材投放。从功能实现逻辑来看，设备采用低速螺旋挤压的榨汁原理，区别于高速离心式榨汁机的刀片切碎结构，核心挤压螺杆采用食品级材质的变螺距设计，从进料端到出渣端螺距逐步收窄，挤压腔的间隙同步递减，食材进入进料斗后，首先经过上部的预破碎段被初步压裂，随后随着螺杆转动向下输送，在挤压段逐步被压出汁液，汁液通过侧壁的滤网孔流入集汁腔，最终从出汁口导流至外置的接汁杯，果渣则顺着螺杆末端的出渣通道排出到集渣区域，整个挤压过程转速控制在每分钟60-80转，避免高速摩擦产生的热量破坏果蔬中的营养成分，同时减少汁液氧化分层的问题。

　　接汁杯采用带把手的敞口设计，容量设置为500ml，刚好满足1-2人单次饮用的分量，杯身与出汁口的对接位置做了定位凸台，放置时可以直接卡入底座的定位槽，避免接汁过程中杯体偏移导致汁液洒漏。机身外壳采用分块式装配结构，前侧为透明视窗段，可以直接观察内部挤压螺杆的运行状态以及食材的挤压进度，后侧为电机安装腔，内置的低速电机通过联轴器与上部的挤压螺杆直连，省去了中间的齿轮减速组，既降低了运行过程中的传动噪音，也减少了易损部件的数量，提升整机的运行可靠性。

　　进料斗采用广口收窄的漏斗结构，上部口径设置为100mm，可以直接投放切成大块的果蔬食材，无需提前切分成细小丁块，下部收窄段直接对接挤压腔的进料口，避免食材卡滞在进料通道内，进料推杆采用与进料斗内壁适配的柱形结构，推杆顶端做了加宽的按压端，推送食材时受力更均匀，也能避免操作时手指误入进料通道造成安全隐患。在结构装配的设计细节上，挤压腔与机身底座采用旋转卡扣式连接，用户日常清洁时可以直接旋转拆下整个挤压组件，拆分螺杆、滤网、腔体等部件进行冲洗，无需借助额外工具，各部件的拼接缝隙都做了圆弧过渡处理，避免食物残渣残留卡在缝隙中难以清理。

　　滤网采用楔形网孔结构，网孔朝向挤压腔内侧的一侧孔径更大，朝向集汁腔的一侧孔径收窄，既可以保证汁液顺利通过，也能避免果渣纤维嵌入网孔造成堵塞，滤网的支撑骨架采用高强度工程材质，承受螺杆挤压时的径向压力不会出现变形，保证挤压间隙的一致性，避免出现果渣过厚导致出汁率下降的问题。机身底座的底部设置了四个环形防滑脚垫，放置在光滑的台面上时可以增大摩擦力，设备运行过程中即使出现小幅振动也不会发生移位，底座侧面设置了隐藏式的散热格栅，电机运行产生的热量可以通过格栅自然散出，格栅的缝隙宽度控制在2mm以内，避免清洁时的水流进入电机腔造成电路故障。出渣口的位置做了挡渣翻边设计，果渣排出时可以顺着翻边直接落入集渣容器，不会顺着腔体外壁流到台面上，集渣区域的空间预留了足够的容量，单次投放1kg左右的果蔬食材无需中途清理渣桶。整机的电路控制部分采用单按键触发设计，按键设置在机身前部的易操作位置，仅设置启动与停止两个档位，操作逻辑简单，适配家庭用户的使用习惯，按键周边做了防水胶圈密封，清洁台面时的溅水不会渗入按键内部造成接触不良。从结构建模的逻辑来看，所有部件的装配都预留了合理的公差配合间隙，旋转部件与固定腔体之间的间隙控制在0.3-0.5mm，既不会因为间隙过大出现食材卡滞，也不会因为间隙过小导致运转时出现摩擦异响，各塑料部件的壁厚控制在2.5-3mm之间，既保证结构强度，也避免注塑成型时出现缩痕、翘曲等工艺问题，金属装饰件的厚度控制在0.8mm，采用卡扣方式与塑料壳体连接，无需额外螺丝固定，提升装配效率。
