EFG320型座驾式电动平衡重叉车结构设计

　　在车间内部物料周转、高架仓库存取作业、窄通道货位堆垛这类场景里，平衡重式电动叉车的出场率一直居高不下，尤其是对尾气排放、作业噪音有严格限制的封闭厂区，电动驱动的车型完全替代了传统内燃叉车的生态位。这次拆解的EFG320型车型，额定载荷覆盖3.2吨级作业需求，起升高度适配常规4.5米以内的货架层位，完全能满足大部分通用制造业厂区、区域仓储中心的日常作业需求。

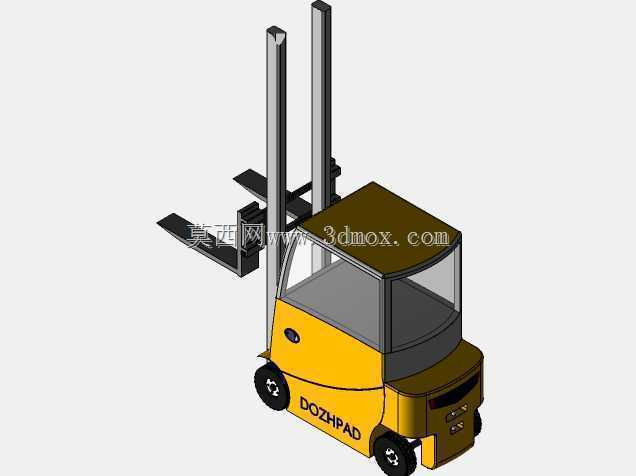

　　从结构布局来看，这款车型采用经典的座驾式平衡重布局，车身尾部的配重块完全抵消满载时货叉端的前倾力矩，不需要额外的支撑腿结构，作业时不需要预留支腿伸展空间，不管是紧贴货车车厢装卸货，还是在货架端头直接取放托盘，都不会出现结构干涉问题。门架系统采用两级伸缩式槽钢焊接结构，内置的起升油缸隐藏在门架立柱中间，不会遮挡驾驶员前方的作业视野，链条传动的起升机构运行平稳，货叉下降时带缓冲阻尼，落地时不会因为冲击造成托盘上的物料磕碰损伤。

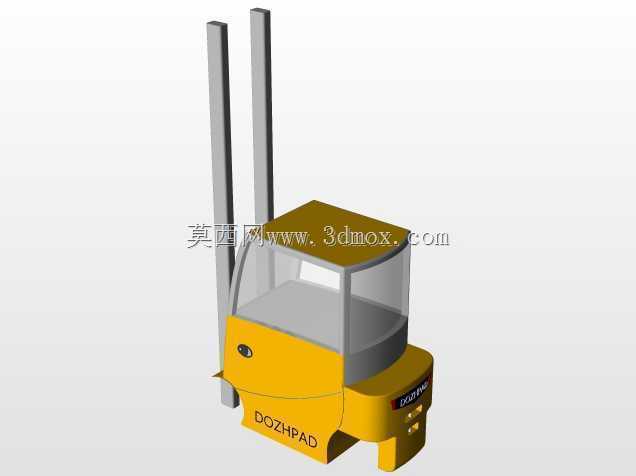

　　驾驶室的设计完全贴合长时间作业的人机需求，座椅采用悬浮式减震结构，方向盘角度可根据驾驶员体型调整，操作手柄全部布置在右手侧的扶手区域，不需要大幅度抬臂就能完成起升、下降、前倾、后倾所有动作。护顶架采用整体式型钢焊接结构，完全满足工业车辆的防坠物安全要求，顶部预留了灯具安装位，可根据作业环境加装警示灯、作业照明灯。车身侧面的电池舱采用侧拉式结构，更换电池时不需要额外的吊装设备，直接抽出电池组就能完成换电，适配多班制作业的厂区需求。

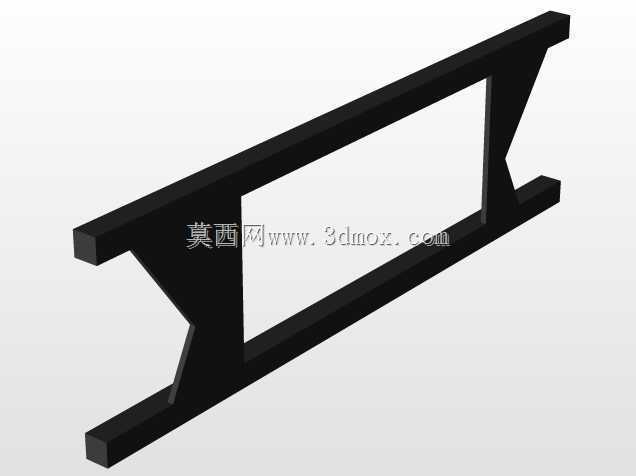

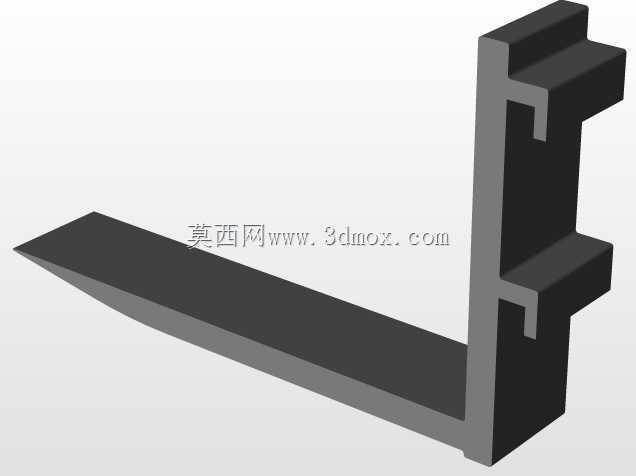

　　行走系统采用前轮驱动、后轮转向的布局，驱动轮集成在变速箱输出端，大扭矩的驱动电机可以保证满载状态下爬越10%以内的坡道，后轮转向的转弯半径控制在2.4米以内，在3米宽度的通道内就能完成90度直角转弯，适配大部分标准货架仓库的通道宽度要求。货叉采用标准挂钩式安装结构，可根据托盘尺寸调整叉齿间距，叉齿根部的挡货架采用格栅式焊接结构，既不会遮挡前方视野，也能防止货物向后滑移撞击驾驶室。

　　建模过程中需要重点关注几个安装边界：门架与前桥的连接销轴同轴度公差要控制在0.1mm以内，避免起升过程中门架出现卡滞；倾斜油缸的铰接点位置要反复校核，保证门架前倾6度、后倾12度的行程范围内，不会和车身前部的覆盖件出现干涉；配重块的安装位置要精确计算，保证满载起升到最大高度时，整车的纵向稳定系数满足安全规范要求；电池舱的内部尺寸要预留20mm的安装间隙，方便电池组的推入与取出，同时要预留接线端子的操作空间。

　　液压系统的管路全部布置在车身内部的走线槽内，避免作业过程中被货物剐蹭，液压油箱布置在车身右侧，加油口位置预留足够的操作空间，日常维护时不需要拆解车身覆盖件就能完成液压油更换、滤芯保养。转向系统采用全液压转向结构，方向盘的转动圈数控制在3圈以内，转向力度轻盈，驾驶员长时间操作不会出现手臂疲劳的问题。制动系统包含行车制动与驻车制动两套独立结构，行车制动采用液压鼓式制动，作用在两个驱动轮上，驻车制动采用机械锁止结构，停在坡道上不会出现溜车风险。

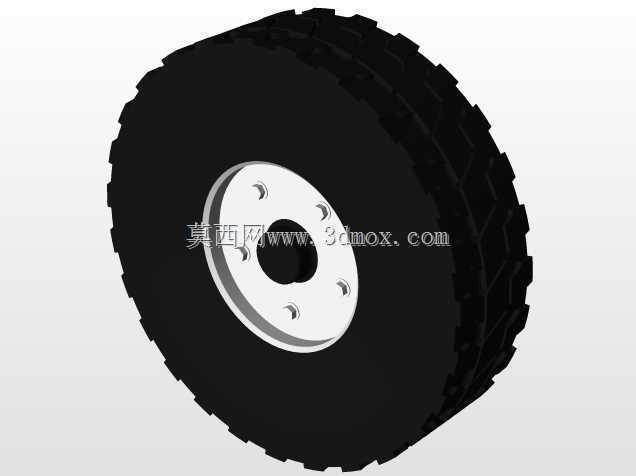

　　车身覆盖件采用冲压成型的薄钢板结构，所有边角都做了圆弧过渡，避免作业过程中剐蹭周边设备或者人员，前部的车灯集成在前护板内，包含行车灯、转向灯、倒车灯，后部配重上安装有倒车警示蜂鸣器，倒车时自动发出警示音。轮胎采用实心橡胶轮胎，适配厂区内的硬化路面，不需要担心扎胎问题，前轮采用双轮布局，接地比压更小，在普通环氧地坪上作业不会留下压痕。
