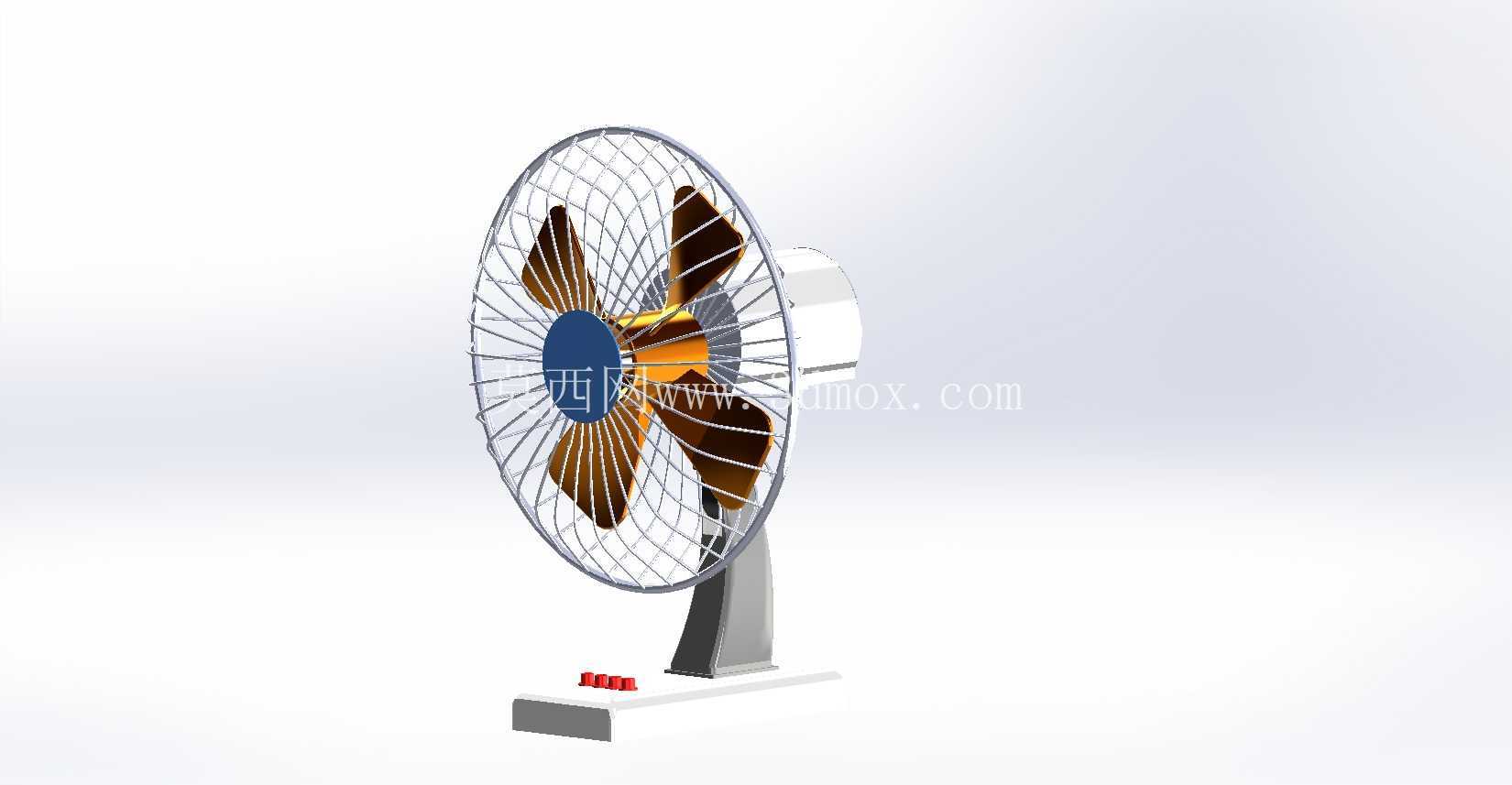

台式摇头送风桌面风扇结构设计

　　做这款台式桌面风扇的结构建模时，最先要敲定的是实际使用场景的边界约束——这类设备主要放置在办公桌、家用书桌、小型操作工位台面上，安装边界首先要匹配常规桌面的进深尺寸，底座的横向宽度控制在180mm以内，纵向深度不突破150mm，避免占用过多工位操作空间，整体整机高度控制在380mm上下，既保证送风高度能覆盖坐姿状态下的人体头肩区域，又不会因为过高导致放置时重心不稳出现倾倒风险。

　　从功能实现逻辑来看，这款风扇的核心用途是小范围定向送风，辅助提升局部空间的空气流通效率，区别于工业大风扇的全域覆盖需求，桌面款的送风角度设计更偏向精准适配单人使用场景：水平摇头角度设置为90度往复转动，垂直俯仰调节范围覆盖向上15度到向下10度，用户可以根据自身坐姿高度、桌面摆放位置灵活调整送风指向，不需要挪动整机位置就能适配不同的使用姿态。

　　结构设计上拆分了几个核心功能模块，首先是底座支撑部分，内部预留了按键控制组件的安装位，底座底部设计有四个均匀分布的防滑胶垫安装槽，胶垫突出底座底面2mm，放置在光滑桌面时能增大静摩擦力，避免风扇运行振动时出现滑移；底座内部同时预留了配重块的安装腔体，通过下部配重将整机重心压低到底座高度1/3以下的位置，按照15度倾斜测试标准验证，不会出现侧翻问题，满足桌面电器的稳定性要求。

　　往上是支撑立柱部分，采用两段式铰接结构，铰接位置做了阻尼齿面设计，调整俯仰角度时可以在任意调节位置锁止，不会因为机头自重出现垂头滑落的问题；立柱内部走隐藏式布线，避免电线外露影响外观同时，也能防止调节角度时电线被铰接结构夹损。机头部分是核心功能区，风叶采用四片后倾式弧面设计，建模时特意做了叶尖的导风圆角处理，降低高速转动时的叶尖涡流噪音，风叶的转动动平衡精度控制在G2.5级以内，运行时的振动量控制在0.2mm/s以下，避免长时间运行出现结构松动。

　　网罩部分采用前后分体式卡扣结构，前网罩通过周向均匀分布的6个弹性卡扣和后网罩连接，不需要额外工具就能徒手拆卸，方便用户定期清理风叶和网罩上积尘；网罩的钢丝间隙控制在8mm以内，符合小电器的安全防护要求，避免使用过程中手指误触转动的风叶造成伤害。网罩中心的装饰盖同时做了品牌标识的安装位，和整体外观造型做一体化融合，没有突兀的凸起结构。

　　机身后部的电机安装仓做了散热格栅设计，格栅的通风方向顺着电机转动的气流方向设置，能借助风叶转动产生的负压带动空气流过电机外壳，带走电机运行产生的热量，延长电机的连续运行时长；电机仓和网罩的连接位置做了减震橡胶圈的安装槽，通过橡胶圈隔断电机转动产生的振动传递到网罩和支撑结构，进一步降低运行时的共振噪音。

　　建模过程中所有的配合面都预留了合理的装配公差，塑料壳体件的配合间隙控制在0.15-0.2mm之间，既不会因为间隙过大出现外观缝隙不均，也不会因为公差预留不足导致装配时出现卡滞；所有的转角位置都做了R2以上的圆角过渡，避免注塑生产时出现应力集中导致的壳体开裂，同时也能消除使用过程中的锐边划伤风险。按键部分采用轻触式结构，按键的行程设置为1.5mm，按压力度控制在1.5N左右，操作手感清晰不生硬，按键和壳体的配合间隙均匀，不会出现卡键问题。

　　从实际应用的适配性来看，这款结构可以适配12V低压直流供电方案，也可以兼容常规220V交流电机方案，只需要调整底座内部的电源安装腔体尺寸就能完成适配，不需要改动外部的整体造型结构；底座上的按键区域预留了三档风速调节、摇头开关的安装位，对应不同档位的风叶转速分别设置为800rpm、1100rpm、1400rpm，对应不同的送风距离需求，最低档位送风距离能覆盖1.5米范围，最高档位送风距离可以达到3米，满足小空间内的不同送风需求。

　　在做结构校验的时候，特意验证了网罩的抗形变能力，在网罩侧面施加50N的径向压力时，网罩的形变位移不超过5mm，不会触碰到内部转动的风叶，满足安全使用的结构强度要求；风叶材料选用ABS工程塑料时，壁厚控制在2.5mm，既保证足够的结构强度，不会因为高速转动出现形变断裂，又能控制整机重量，降低底座的配重需求，控制整体生产成本。支撑立柱的壁厚设置为2mm，表面做哑光磨砂处理，避免日常使用时残留指纹和划痕，提升长期使用的外观耐用性。
