D-SUB面板连接六角螺钉紧固组件结构

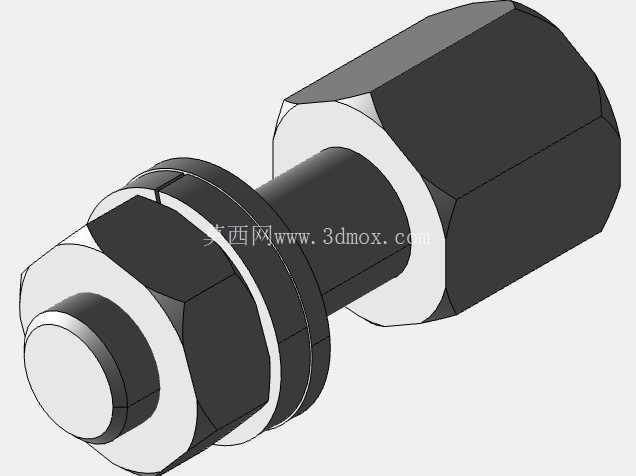

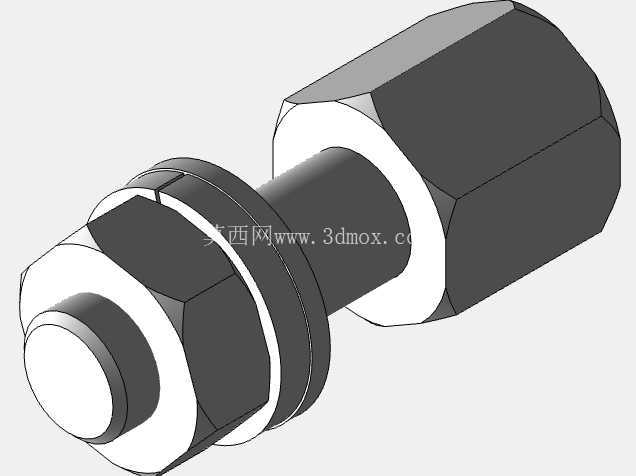

　　在工业控制、通讯设备、测试仪器的机箱面板布线场景中，D-SUB连接器的面板固定一直是结构设计里容易被忽略却直接影响设备可靠性的细节——很多现场出现的接口松脱、接触不良、线缆拉扯导致的焊点脱焊问题，追根溯源都是面板侧的紧固件选型或安装不到位。这套SCR-10紧固套件，就是专门针对D-SUB连接器面板安装场景开发的标准连接组件，整套零件包含长度12.8mm的螺栓、平垫圈、开口垫圈以及配套六角螺母，覆盖了从面板外侧穿装到内侧锁紧的全部紧固件需求，不需要设计人员再单独拆分选型、核对配合公差。

　　从实际安装逻辑来看，这套组件的设计完全贴合D-SUB连接器的安装边界：常规工控机箱的面板厚度多在1.0mm-2.0mm区间，加上D-SUB连接器自带的安装法兰厚度，12.8mm的螺栓长度刚好能在穿过面板、连接器安装孔后留出足够的螺纹啮合长度，不会出现螺栓过短啮合牙数不足导致的锁不紧，也不会因为螺栓过长顶到连接器尾部的焊杯或线缆，造成装配干涉。螺栓头部采用外六角结构，相比盘头十字或内六角结构，在面板外侧安装时可以用普通开口扳手直接夹持锁紧，不需要特殊工具，适合产线批量装配以及现场后期维护操作——毕竟很多设备现场的运维人员不会随身携带全套内六角批头，外六角结构的工具通用性更强。

　　配套的平垫圈主要作用是分散螺栓头部对面板表面的压应力，避免锁紧时螺栓头部的锐角划伤面板涂层，同时也能弥补面板表面可能存在的轻微平面度误差，让锁紧力分布更均匀；开口垫圈则是标准的防松结构，在设备存在振动、冲击的使用场景下，比如工业生产线旁的控制机柜、车载移动设备、便携式测试仪器，开口垫圈的弹性张力可以持续给螺纹副施加轴向预紧力，避免因为长期振动出现螺母回松、连接器移位的问题。很多新手结构设计人员在做D-SUB接口固定时，经常会漏掉防松垫圈的选型，设备交付后运行半年就出现接口松动的售后问题，这套套件直接把防松件包含在内，从零件配套层面规避了这类选型疏漏。

　　从建模细节来看，这套组件的所有零件都做了真实的工艺倒角与螺纹收尾处理，螺栓头部的六角对边尺寸、螺纹大径小径、垫圈的内外径与厚度、螺母的对边与厚度都完全匹配对应规格的标准件参数，在做整机三维装配时，可以直接调用这套组件进行干涉检查，不需要再单独核对每个标准件的尺寸——尤其是在做面板开孔布局时，螺栓穿装孔的直径可以直接参考模型里的螺栓杆径来预留间隙，避免出现开孔过大导致垫圈陷入、开孔过小导致螺栓穿装不顺的问题。另外，这套组件的装配关系完全还原实际安装顺序：螺栓从面板外侧穿入，依次套入平垫圈、D-SUB连接器安装孔、开口垫圈，最后在面板内侧旋入六角螺母，建模时的装配约束和实际装配逻辑完全一致，在做装配工艺动画或者产线作业指导书时，可以直接拆解模型来演示安装步骤，不需要重新调整装配顺序。

　　在实际选型应用中，这套组件适配所有标准安装孔位的D-SUB连接器，不管是9针、15针、25针还是37针的公头母座，只要是采用标准面板安装法兰的D-SUB连接器，都可以用这套紧固件完成固定，不需要因为连接器针数不同更换紧固件规格，能大幅减少BOM表里的标准件种类，降低采购和仓储的管理成本。对于经常做机箱面板布局、接口设计的结构工程师来说，直接调用这套成熟的紧固组件模型，能省去逐个绘制标准件、核对配合尺寸的时间，把更多精力放在面板布局优化、线缆折弯半径校核这类更影响整机可靠性的设计环节上。
