工业铝型材拼接式设备承载机架结构

　　这款铝型材拼接机架是工业现场非标设备配套的承载支撑结构，日常在自动化生产线旁的检测工位、小型装配工作站、物料中转暂存台场景中应用十分广泛，区别于传统焊接方管机架，它的型材组合方式完全依托标准欧标铝型材的槽道连接特性，不需要做焊接、表面喷涂等二次加工，所有连接节点都可以通过内置角件、T型螺栓完成锁紧，后期如果需要调整工位布局、增减功能模块安装位，只需要松开对应节点的紧固件就能重新拼接，不会像焊接机架那样改动就需要切割、重新焊补，适配小批量多品种的柔性生产现场需求。

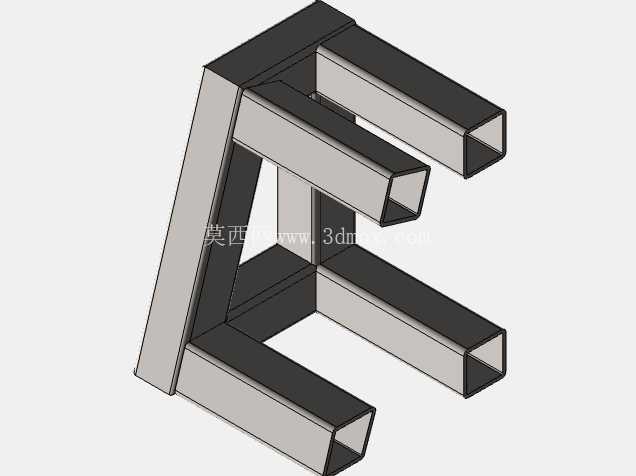

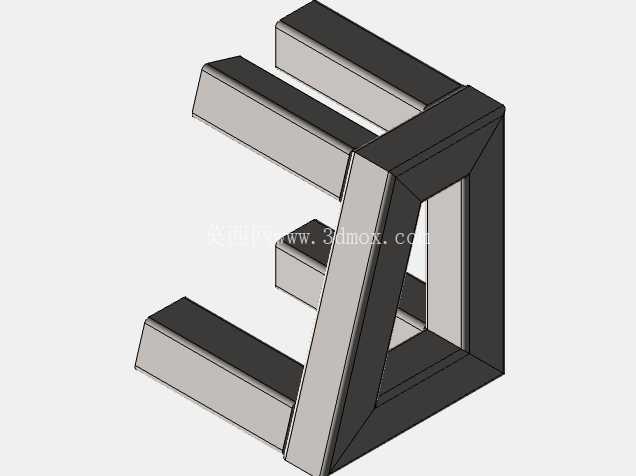

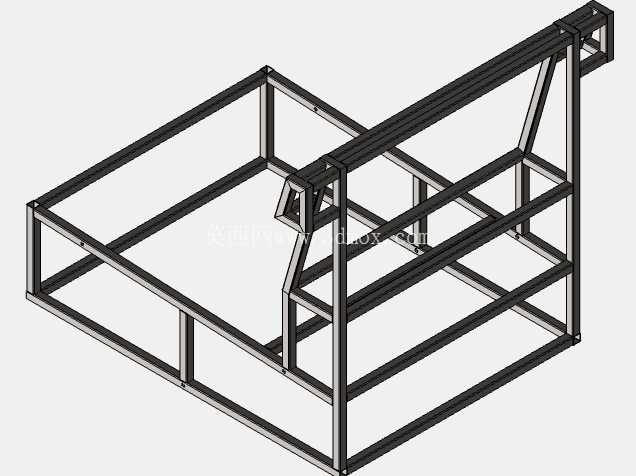

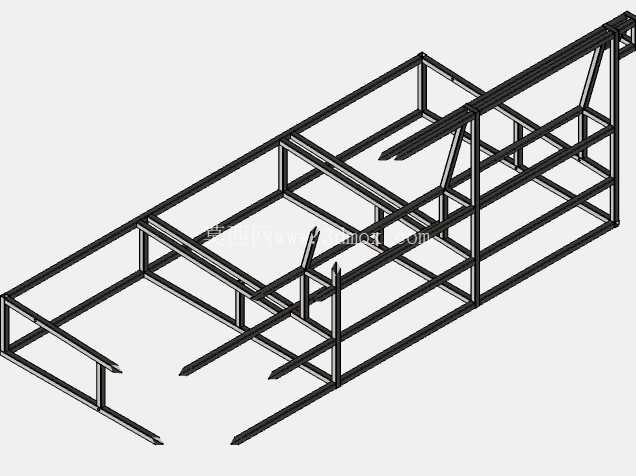

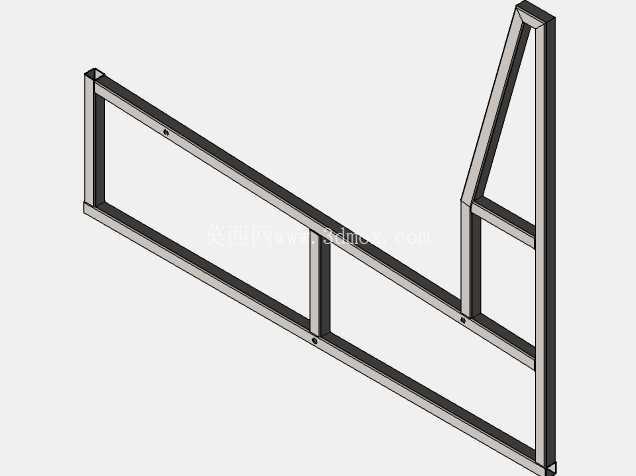

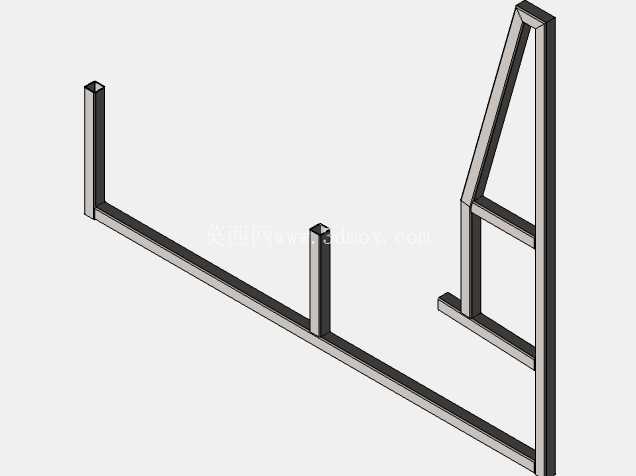

　　从结构布局来看，这款机架采用分层式承载设计，底部的矩形外框是主要的承重基准面，型材拼接的对角线公差控制在0.5mm以内，保证放置在台面上的设备不会因为框架倾斜出现运行偏移，侧面的斜向支撑型材是特意增加的抗扭加强结构，因为很多现场会在机架侧立面安装操作面板、小型气动元件或者走线槽，单侧受力的时候如果没有斜撑，长期使用会出现框架侧倾、连接节点松动的问题，斜撑的角度经过受力校核，刚好把侧立面的垂直载荷分解传导到底部主框架的两根纵向型材上，不会让单根型材承受过大的弯矩。上层延伸的悬臂框架是为了适配需要跨接工位的安装需求，比如有些检测设备需要把光源、相机支架固定在悬臂位置，对准下方台面上的工件，悬臂部分的型材采用了加厚槽壁的规格，避免伸出长度过长导致端部下垂，影响检测精度。在安装边界设计上，这款机架的所有型材端面都做了端盖安装预留，底部的四个支撑脚位置预留了脚轮或者可调脚杯的安装螺纹孔，用户可以根据现场是需要固定放置还是频繁移动来选择支撑件，可调脚杯的调节行程预留了50mm，能够适配车间地面不平整的情况，保证机架整体水平度。

　　框架所有的型材槽道都预留了足够的走线空间，电气线路、气动气管都可以隐藏在槽道内部，通过盖板封盖之后外观整洁，不会出现管线外露被工件剐蹭的风险，侧面的横梁位置预留了标准的安装孔位间距，可以直接固定常用的工业开关、插座、气源处理件，不需要后期再钻孔攻丝。在设计思路上，这款机架完全遵循模块化设计逻辑，所有的型材下料长度都是标准模数，对应的连接角件、紧固件都是市场上通用的标准件，用户如果需要仿制或者替换损坏的部件，不需要开模定制，直接采购标准型材切割就能完成替换，维护成本很低。框架的整体承重经过核算，均匀承载状态下可以承受150kg的载荷，完全满足小型检测设备、装配工装、物料周转的承重需求，不会出现型材变形的问题。拼接节点的设计上，所有的T型螺栓都采用了防松垫圈，在车间有振动的环境下长期使用也不会出现螺栓松动、框架晃动感的问题，相邻型材的拼接面都保证了平面度贴合，没有明显的拼接缝隙，避免积灰或者切削液渗入连接节点造成紧固件锈蚀。另外这款机架的上层悬臂和主框架的连接位置，特意增加了直角加强角件，比普通连接的强度提升40%以上，即使悬臂位置挂载较重的功能部件，也不会出现连接位置开裂的问题。

　　在实际使用场景中，这类机架经常被用来做小型自动化设备的本体基座，比如螺丝机的设备架、小型检测仪器的放置台、生产线旁的操作工作台，相比定制的焊接机架，它的交付周期更短，组装不需要专业焊接工人，普通装配人员按照装配图纸就能在半小时内完成整机组装，而且铝型材本身的阳极氧化表面耐刮擦、耐腐蚀，在车间有少量油污、切削液飞溅的环境下也不会生锈，日常只需要擦拭就能保持外观整洁，使用寿命比喷涂方管机架长很多。框架的尺寸设计也充分考虑了人体工程学，主工作台面的高度刚好适配操作人员站立操作的舒适高度，不需要额外垫高或者弯腰操作，侧面的安装位高度也刚好在人手容易触及的范围，操作按钮、气源开关的位置不需要抬手或者俯身就能操作，降低长期操作的疲劳感。
