PG16-29规格电缆锁紧钢加兰接头结构

　　在工业电气柜布线、户外设备线缆引入、自动化系统走线布局的场景里，这类钢加兰接头是线缆穿舱固定环节的核心连接件，日常选型时经常会碰到不同开孔规格、线缆外径的匹配问题，这个PG16-29规格的模型刚好覆盖了常用的中等线径穿接需求。从实际使用场景来看，不管是车间里的机床控制箱进线、户外照明设备的线缆穿出防护，还是液压站电控模块的走线固定，这类接头都承担着两个核心作用：一是把穿入柜体的线缆牢牢锁紧，避免设备运行过程中线缆受拉扯移位，导致内部接线端子松脱引发电气故障；二是在接头与柜体、接头与线缆的配合面形成密封，阻挡粉尘、水汽顺着穿线间隙进入设备内部，满足常规工业场景的防护要求。

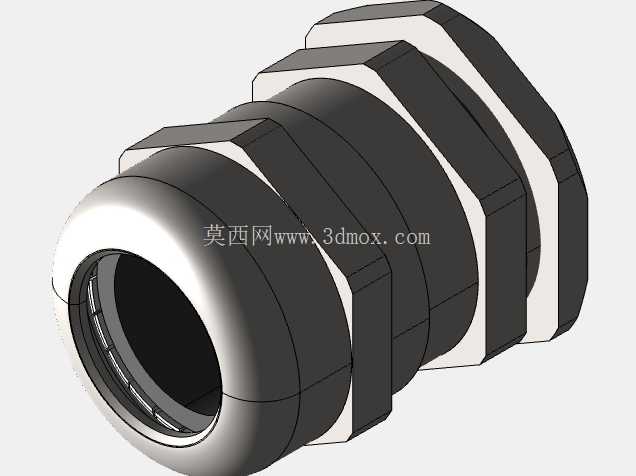

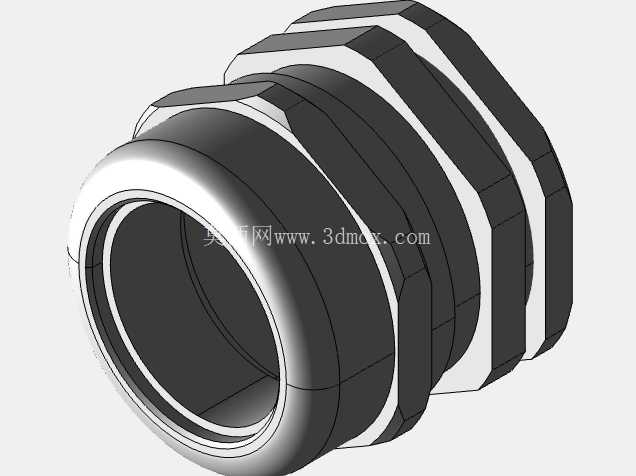

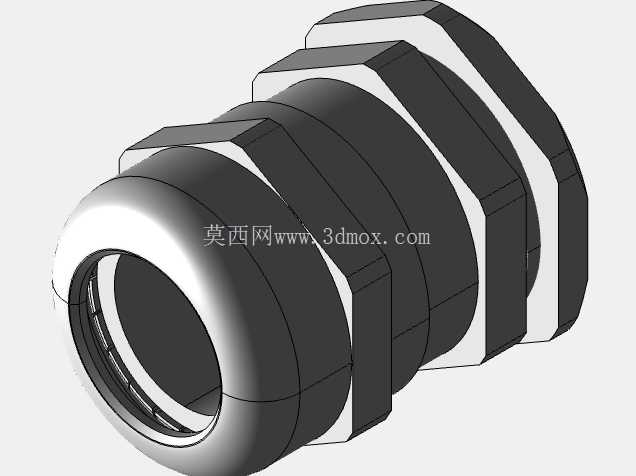

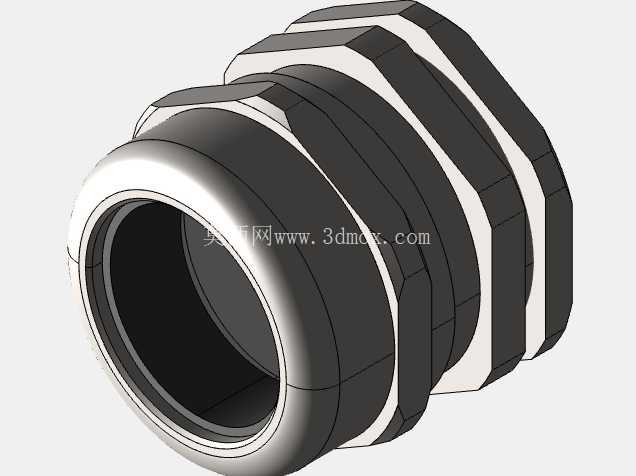

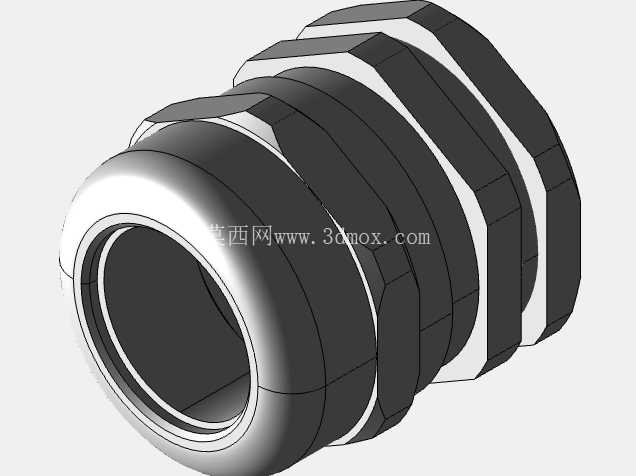

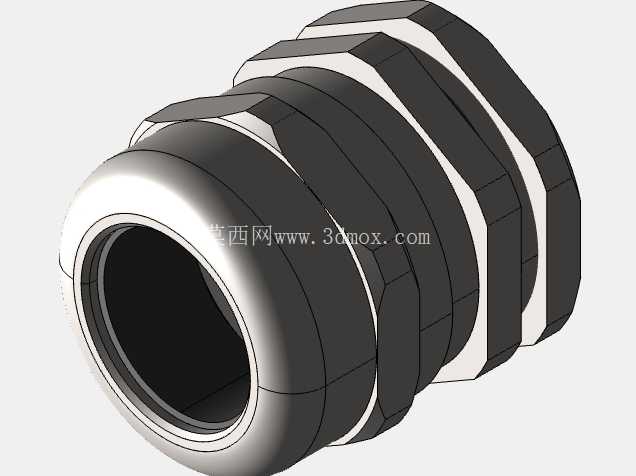

　　从结构设计思路来看，这个模型还原了钢加兰接头的典型分层结构，主体采用六角外形的分段式设计，靠近柜体安装侧的六角结构是用来配合扳手拧紧固定的，安装时可以卡在柜体开孔的外侧，配合内侧的锁紧螺母把接头牢牢固定在柜体壁面上，六角的对边尺寸是按照PG螺纹的标准适配尺寸做的，刚好匹配常用的开口扳手、套筒工具，现场安装时不需要特制工具就能完成紧固。中间的分段式六角棱面，一方面是增加接头整体的结构强度，避免拧紧过程中主体发生形变，另一方面也为后续的线缆锁紧环节提供受力支点，拧动尾部锁紧件的时候不会带动主体跟转，减少安装时对线芯的扭转损伤。

　　接头的内孔通道做了渐变式的口径设计，入口处做了圆弧倒角处理，穿线的时候不会刮伤线缆的外护套，避免线缆绝缘层被尖锐切口割破留下安全隐患；尾部的锁紧结构配合内置的弹性密封环，当拧紧尾部压帽的时候，压帽会向内挤压密封环，让密封环沿径向收缩，紧紧包裹住穿过的线缆外表面，既实现了周向的密封，又能提供足够的抱紧力，按照常规工业标准，这种结构的锁紧力可以承受几十牛的轴向拉扯力，完全能满足工厂内设备布线、户外设备走线的抗拉扯要求。

　　从安装边界尺寸来看，这个PG16-29规格的接头适配的柜体开孔直径是对应PG29的标准开孔尺寸，安装时需要在柜体壁面上开出对应直径的圆孔，开孔边缘要做去毛刺处理，避免毛刺割伤接头的密封垫圈；接头穿入柜体后，内侧的锁紧螺母拧紧扭矩要控制在合理范围，扭矩过大会导致接头主体的塑料或金属部件开裂，扭矩过小则会导致密封不严、固定松动。适配的线缆外径范围覆盖16mm到29mm区间，选型时要根据实际使用的线缆外径匹配合适的密封环，确保密封环抱紧线缆后没有间隙，如果线缆外径偏细，还可以搭配变径密封件使用，拓展接头的适配范围。

　　在三维建模的细节处理上，这个模型还原了接头各部件的配合间隙，比如主体与压帽之间的螺纹配合段长度、密封环的安装槽位尺寸、六角部位的倒角细节，都和实际工业产品的尺寸公差保持一致，做设备布线仿真、柜体装配干涉检查的时候，可以直接调用这个模型验证开孔位置、接头与周边元器件的间隙是否满足安装要求，避免实际生产时出现接头装不上、和周边部件干涉的问题。另外模型上的防滑棱、标识槽位这些细节也做了还原，和实物的外观特征保持一致，做设备三维展示、布线方案演示的时候，能更贴近真实的装配效果。

　　实际工程应用里，这类钢加兰接头的材质通常会根据使用场景选择，普通室内场景用尼龙材质加金属锁紧件就能满足要求，户外或者有腐蚀介质的场景会选用全金属镀镍的材质，这个模型的外形结构不管是哪种材质的同规格接头都能通用，结构设计上的受力点、密封位置都做了合理的加强，比如压帽和主体接触的端面做了止退结构，设备长期受振动的情况下也不会出现压帽松脱的问题，密封环的安装槽做了定位台阶，挤压的时候密封环不会被挤入内孔通道堵塞穿线空间。很多新手工程师做柜体设计的时候，经常会忽略接头安装后的外部突出尺寸，导致柜门关闭时和接头发生碰撞，这个模型准确还原了接头安装后在柜体内外的突出长度，做装配检查的时候可以直接测量尺寸，预留足够的安装操作空间，比如接头外侧要预留出扳手拧紧的操作空间，内侧要预留出接线、线缆弯曲的半径空间，避免后期装配时出现空间不足的问题。
