台式电脑处理器用大容量热管散热装置

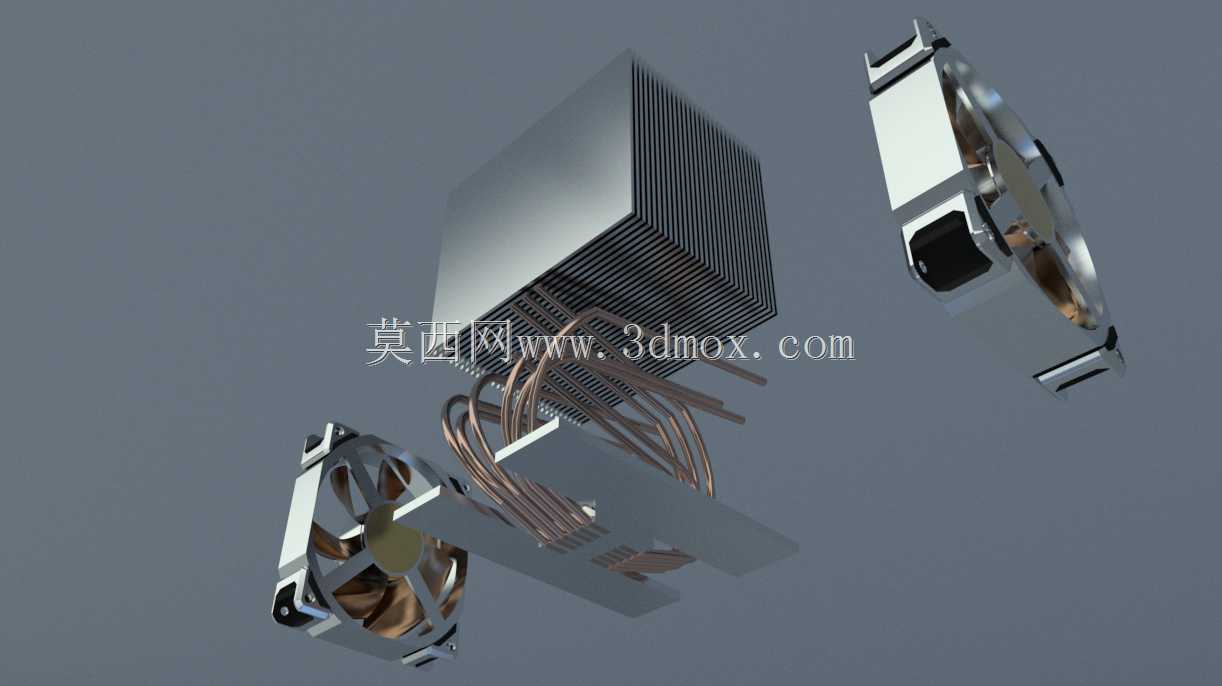

　　这款散热装置的核心应用场景是台式计算机处理器的高热流密度散热工况，针对桌面级高性能CPU在满负载运算时产生的集中热量做定向导出与扩散，适配常规ATX、MATX版型的台式主机安装环境，可覆盖多数消费级及入门级工作站处理器的散热需求。从实际使用逻辑来看，处理器工作时Die表面产生的热量会首先通过底座接触面传导至均热结构，再通过多根弯折成型的热管将热量快速输送到密集排布的铝制鳍片组上，鳍片组通过扩大与空气的接触面积，配合两侧布置的轴流风扇形成定向风道，将鳍片上蓄积的热量持续带出机箱内部，避免处理器因核心温度过高触发降频保护，保障长时间高负载运算时的性能稳定释放。

　　设计过程中首先要平衡散热能力与安装空间的矛盾，常规塔式散热器的单风扇布局在鳍片利用率上存在短板，这款结构采用双风扇对称布局，进风侧风扇直接吹向鳍片组下部靠近热管蒸发段的区域，出风侧风扇辅助抽风提升风道流速，减少鳍片组尾部的热量蓄积，同时热管采用多根错位弯折的排布方式，既保证每根热管的蒸发段都能与底座均热区域充分接触，又避免热管之间互相遮挡风道，让气流可以均匀穿过鳍片的每一层间隙。在安装边界的考量上，整体结构的横向宽度控制在常规内存插槽的避让尺寸范围内，不会遮挡靠近CPU插槽的第一条内存安装位，鳍片组的高度适配主流中塔机箱的CPU散热限高要求，底部扣具的安装孔位兼容主流消费级主板的CPU插槽孔距，不需要额外改造机箱或主板即可完成固定。

　　鳍片采用扣fin工艺拼接，每片鳍片上的冲孔与热管紧密胀接，减少接触热阻，热管与底座的连接采用回流焊工艺，填充界面间隙降低传导热阻，风扇的固定位采用减震胶钉连接，减少风扇运转时的振动传递到鳍片和主板上，降低整机运行的共振噪音。实际选型时需要注意，这类热管风冷结构的散热能力与热管数量、鳍片总面积、风扇风量直接相关，这款结构的大容量鳍片组可以支持更高的TDP处理器散热需求，双风扇的配置在低转速下即可满足常规散热需求，相比单风扇高转速方案的运行噪音更低，适合对噪音控制有一定要求的办公、设计渲染类主机使用。结构设计上没有采用过度夸张的造型装饰，所有外形结构都服务于散热效率提升，鳍片边缘做了折边处理，既可以提升鳍片整体的结构强度，避免安装过程中鳍片变形倒片影响风道，也能避免锋利的鳍片边缘划伤安装人员。热管的弯折角度经过反复调整，在保证蒸发段与底座充分接触的前提下，尽量减小热管的弯折半径损失，避免热管内部的工质循环阻力过大影响传热效率，冷凝段均匀分布在鳍片组的不同高度区域，让不同位置的鳍片都能参与热量交换，避免局部鳍片温度过高导致散热效率下降。

　　底座接触面采用平整化处理，安装时配合薄薄一层导热界面材料即可填充处理器表面的微观间隙，不需要过厚的导热硅脂增加额外热阻，扣具的压力经过校准，既保证底座与处理器表面紧密贴合，又不会因压力过大损坏处理器Die或主板PCB。在风道匹配上，这款散热结构的出风方向朝向机箱后部的排风位，可以和机箱的系统风道形成顺向气流，避免热风在机箱内部循环，提升整机的散热效率，风扇的供电接口兼容主板常规的4PinPWM调速接口，可以根据处理器实时温度自动调整风扇转速，在低负载时降低转速减少噪音，高负载时提升转速强化散热能力。
