适配树莓派5的带主动散热卡扣式防护外壳

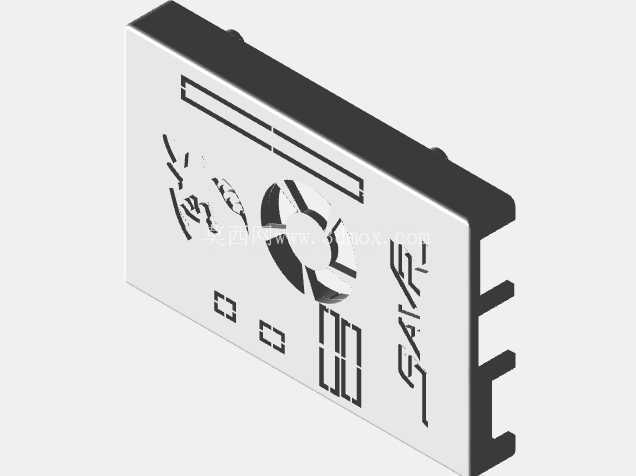

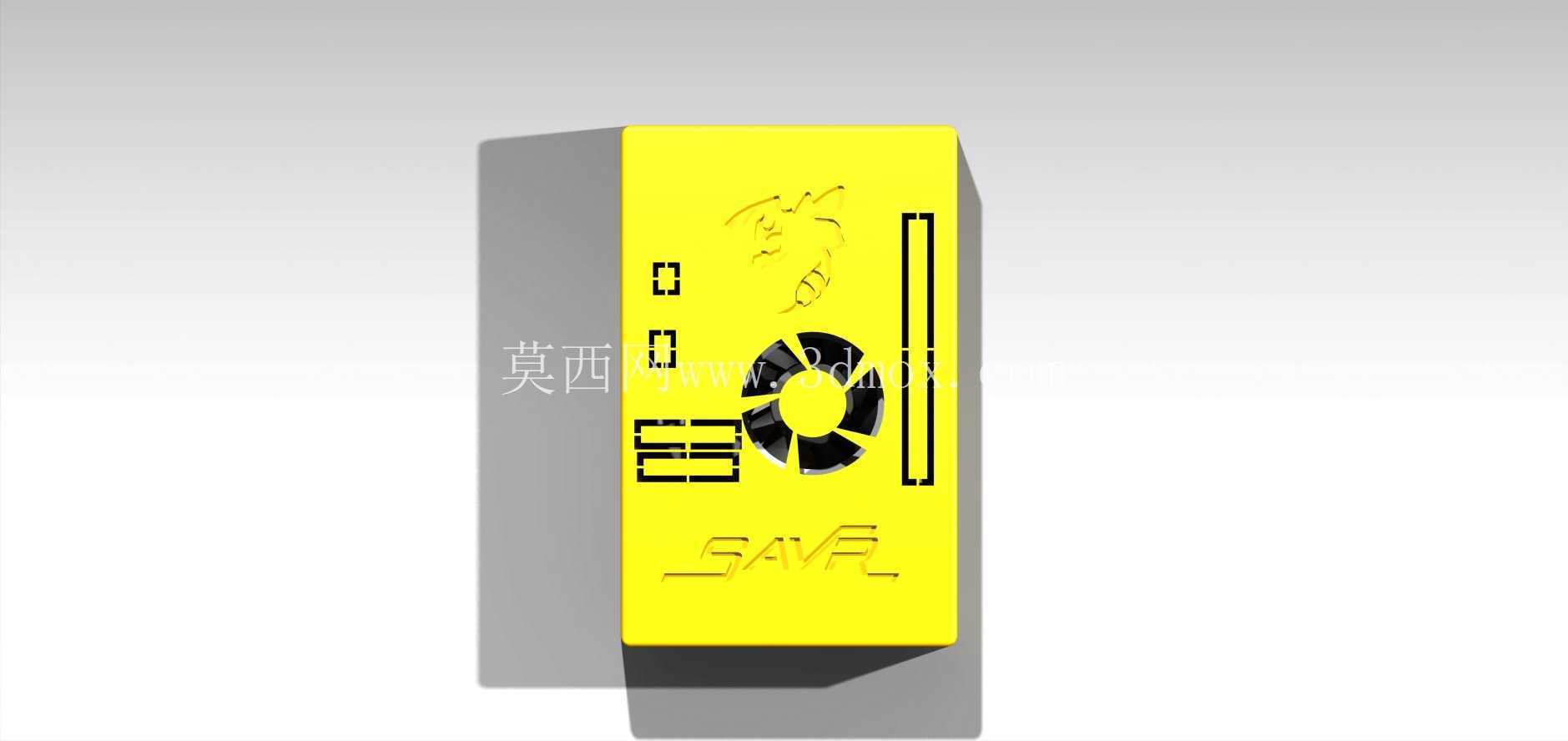

　　在嵌入式开发、小型边缘计算节点部署、创客项目原型搭建的场景中，树莓派5作为高性能单板计算机，其运行过程中核心处理器的发热问题、板载接口的防护需求、裸板使用时的磕碰损伤风险，一直是结构设计环节需要重点解决的问题。这款外壳的设计完全围绕树莓派5的板型特征展开，没有做冗余的装饰性结构，所有结构特征都服务于实际使用需求。首先考虑的是散热适配，树莓派5原厂搭配主动散热风扇，外壳顶部对应风扇位置做了集成式的通风栅格与风扇安装限位结构，不需要额外加装风扇固定支架，风扇的出风路径直接对准核心处理器区域，进风路径从外壳侧面的接口间隙与底部的镂空槽进入，形成完整的风道，避免长时间高负载运行时出现热量堆积导致的降频问题。

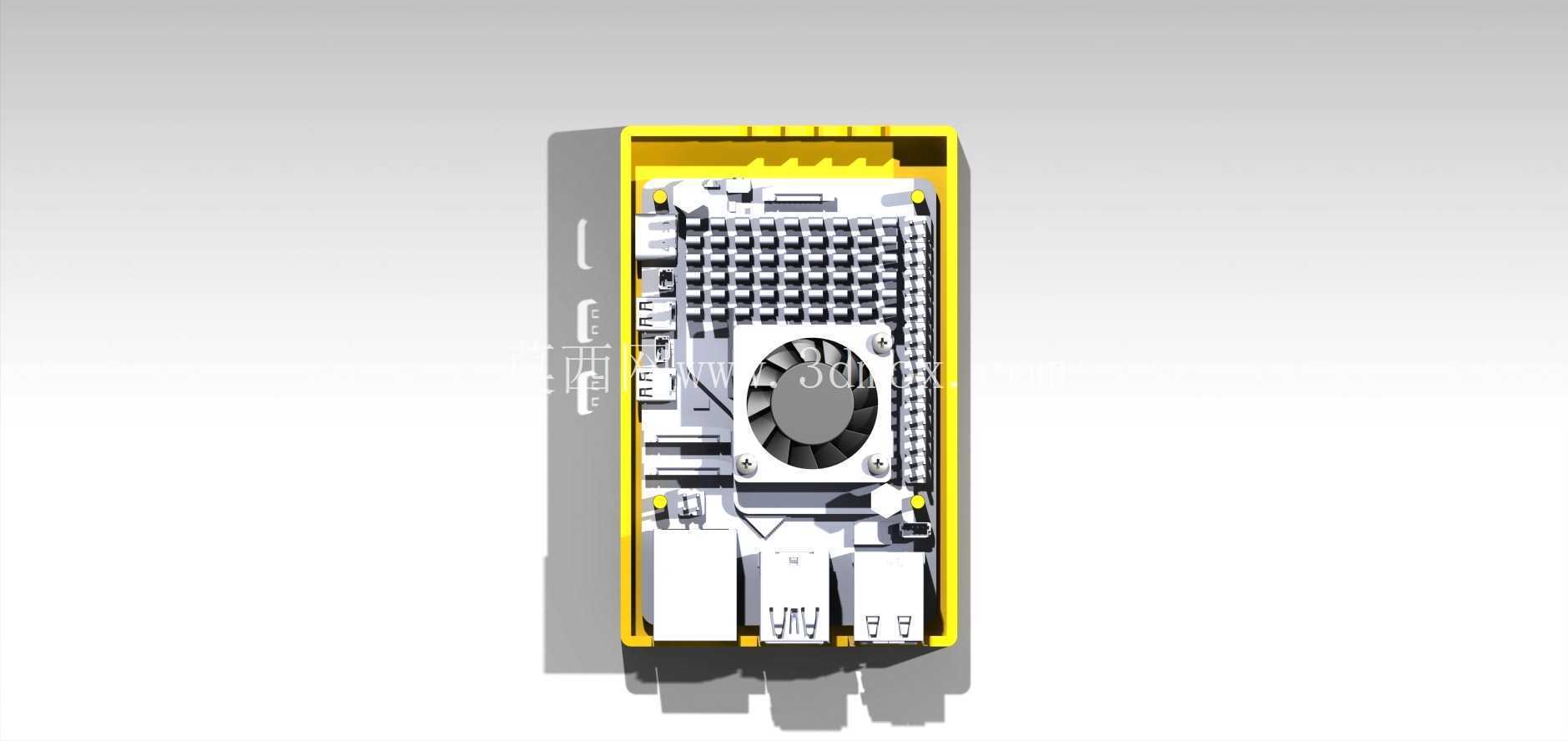

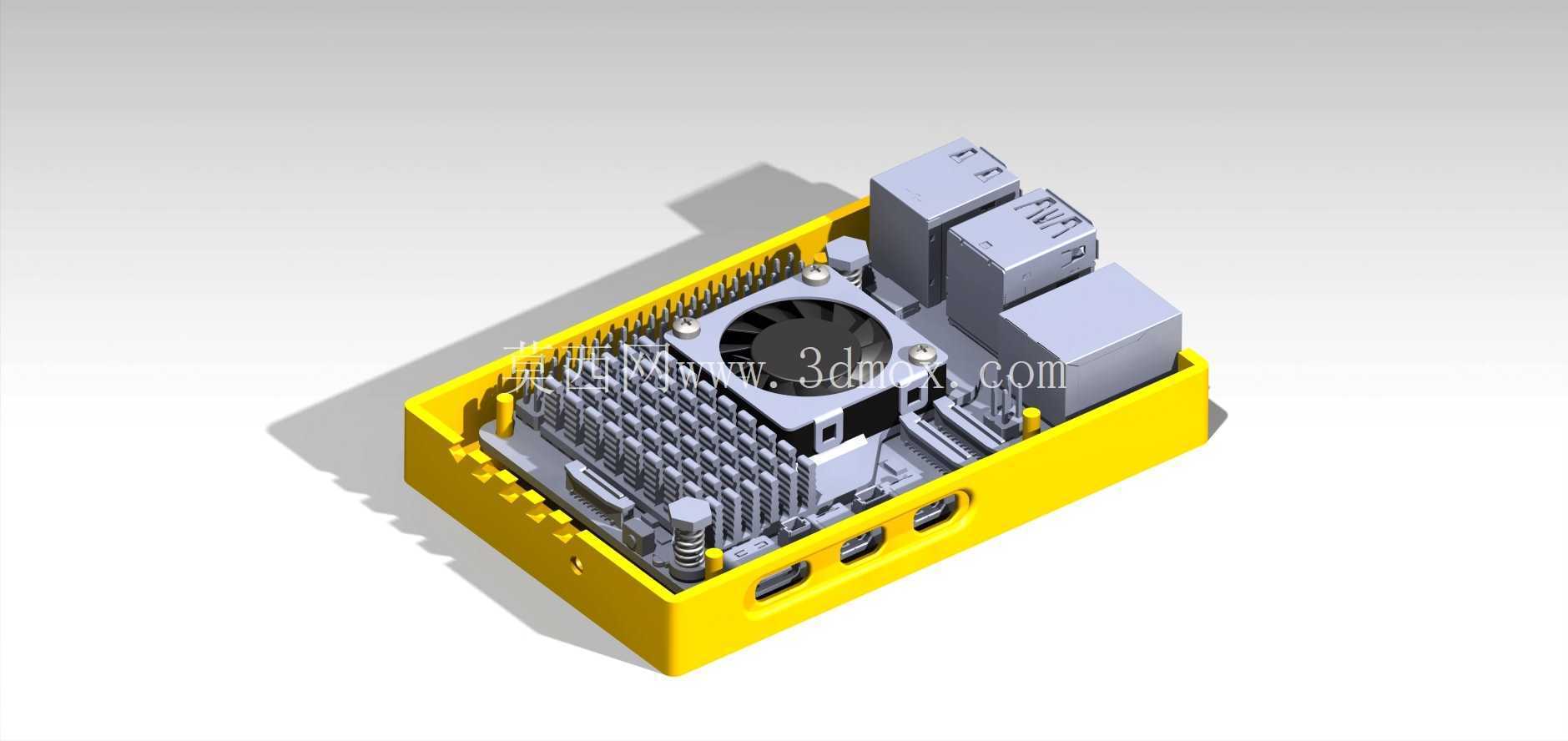

　　外壳的上下壳体采用互锁卡扣结构，没有使用螺丝固定，装配时只需要将树莓派5板卡对准底壳的定位柱放置到位，定位柱对应板卡上的固定孔位，能够限制板卡在壳体内的横向、纵向窜动，避免运输或者移动过程中板卡与壳体发生相对位移剐蹭板载元件。对准位置后将上盖对准卡扣位置按下即可完成装配，拆卸时只需要撬动卡扣位置就能分开上下壳，不需要借助额外工具，方便后期更换板卡、调整接线或者拓展硬件。

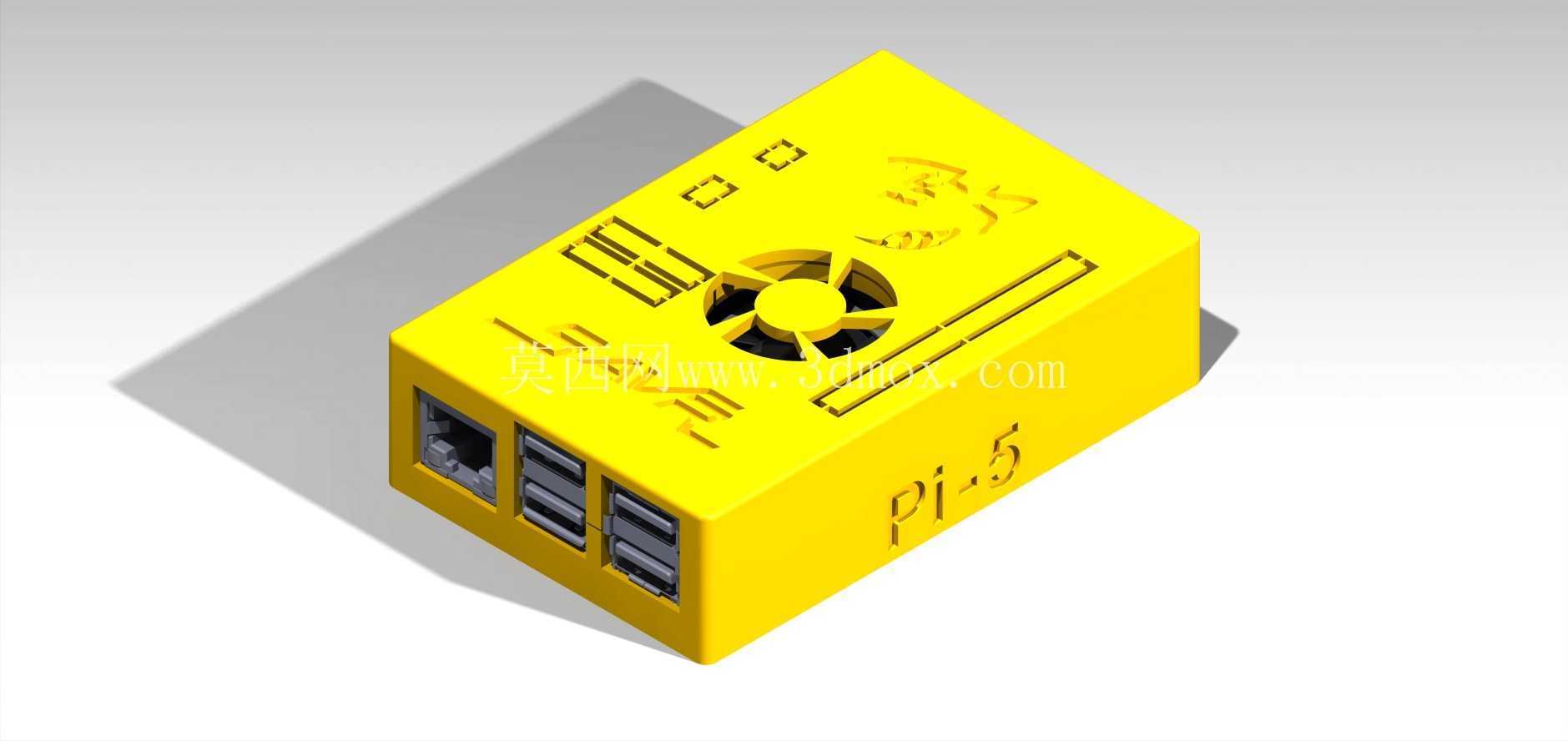

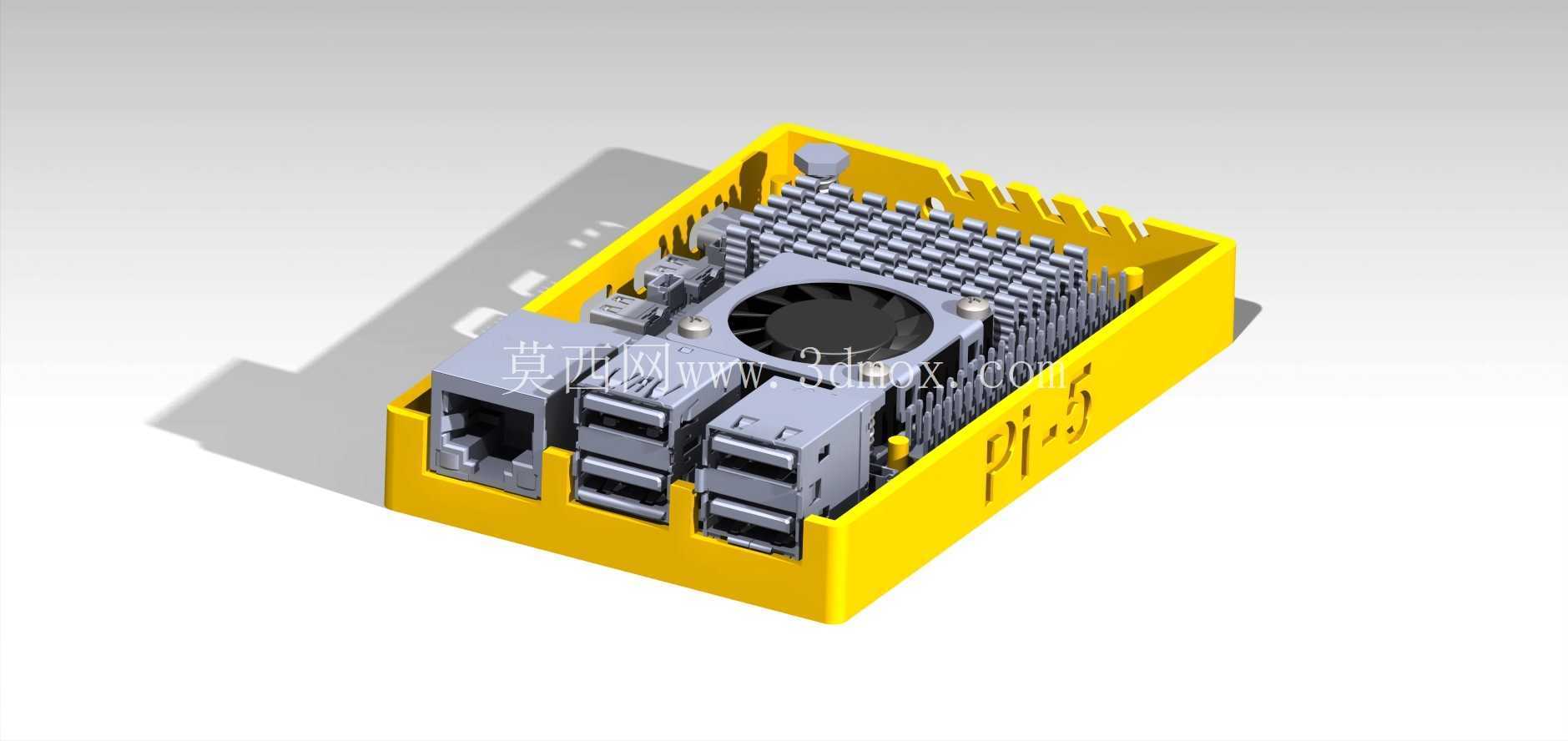

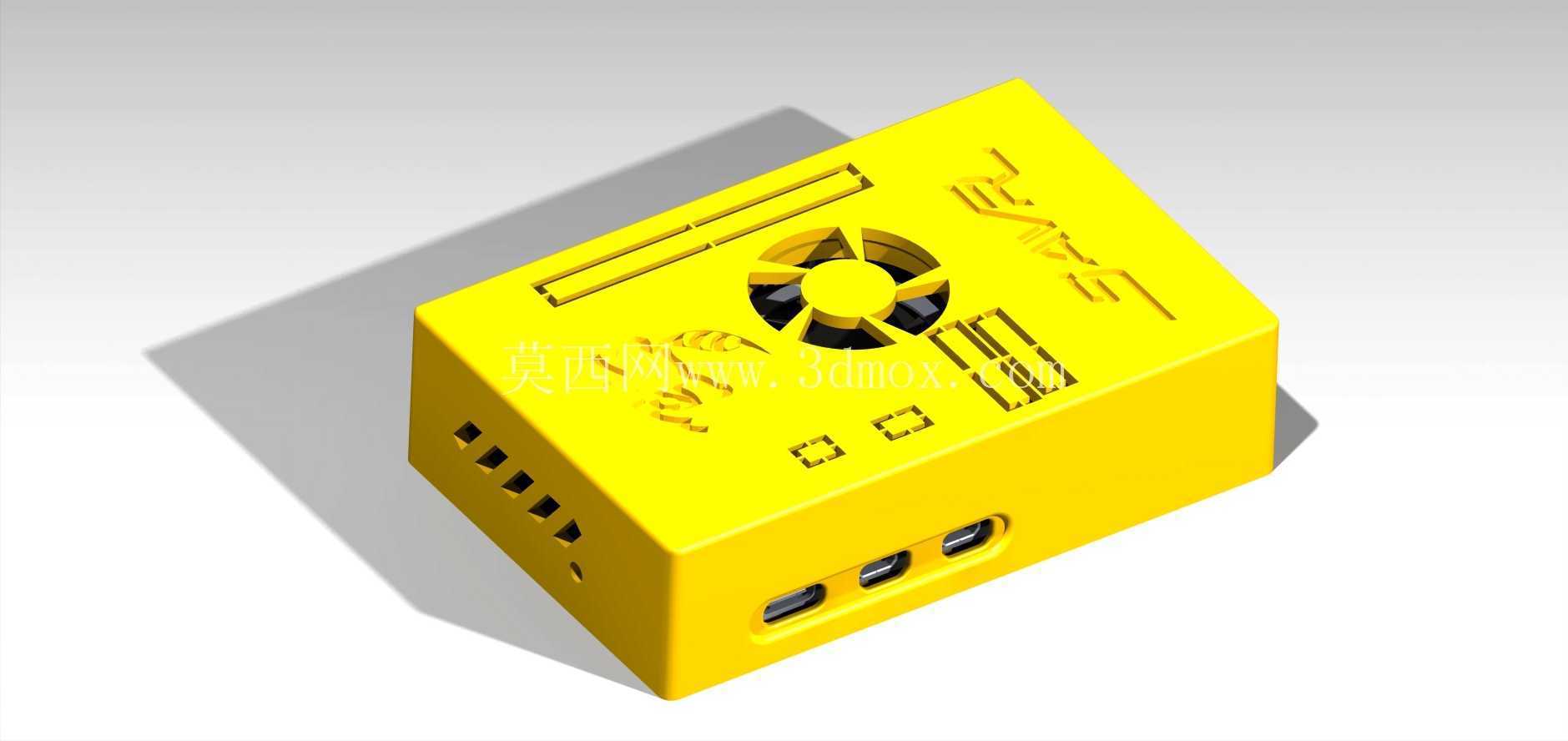

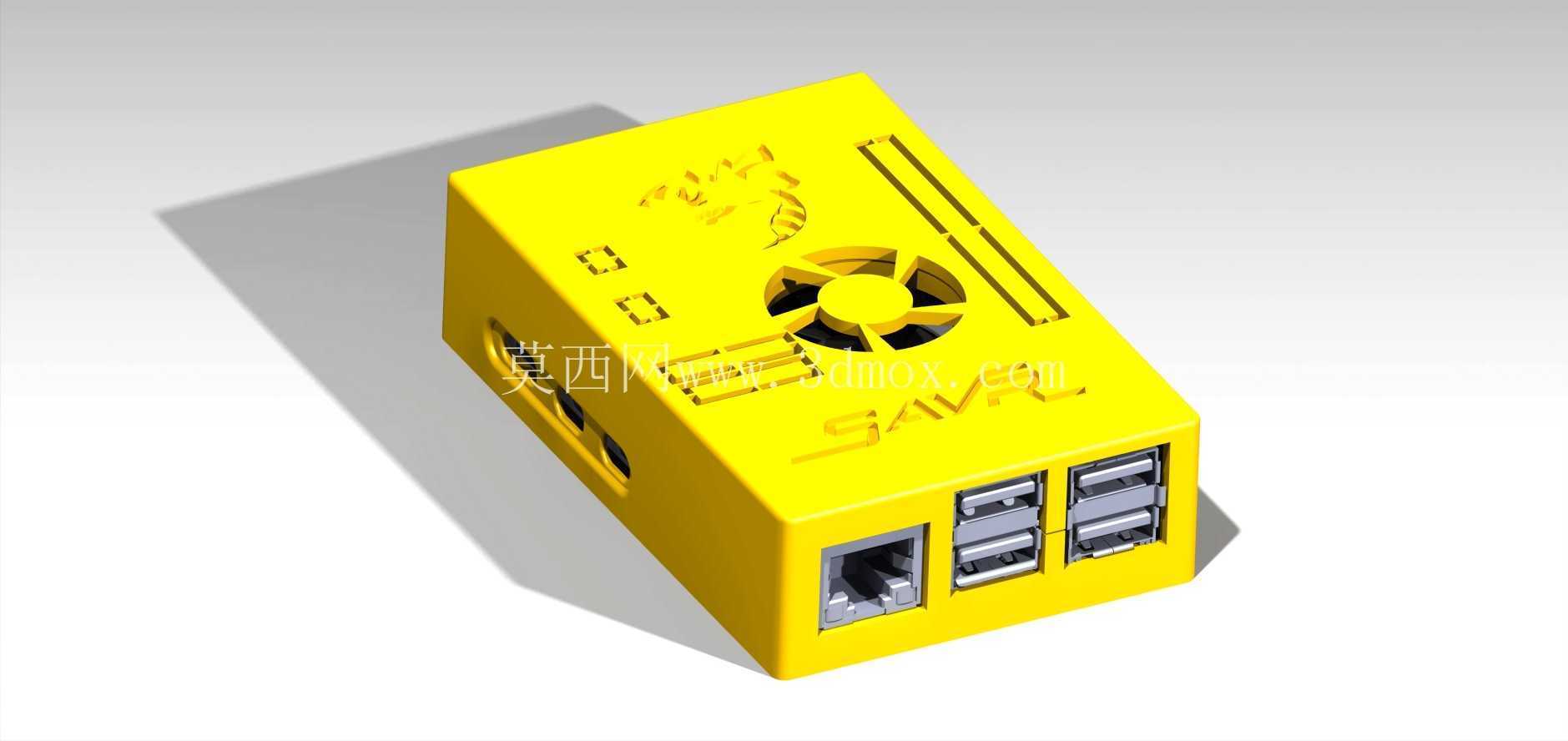

　　接口部分的开孔完全匹配树莓派5的板载接口布局，侧面的电源接口、HDMI接口、USB接口、以太网接口位置都做了精准的避让开孔，开孔边缘做了倒角处理，不会出现插接线材时被壳体边缘卡住的问题，所有常用外接接口都可以在不拆卸外壳的情况下正常插拔使用。针对板载的摄像头排线接口、GPIO引脚排针区域，上盖对应位置做了可掰断的预留挡片，日常不需要使用这些接口时，挡片保持闭合状态，可以阻挡灰尘进入壳体内部，也能避免误触引脚造成短路；当需要外接摄像头、传感器或者其他GPIO拓展模块时，只需要沿着预留的压痕将对应位置的挡片掰除，就能露出对应的接口区域，不需要整体拆卸上盖，兼顾了防护性与拓展便利性。

　　这款外壳的结构设计完全适配FDM3D打印的工艺特性，所有壁厚都设置在1.5mm以上，避免打印时出现壁厚不足导致的结构强度问题，层厚设置适配常规0.4mm喷嘴的打印参数，不需要额外添加支撑结构，仅底壳的卡扣位置需要添加少量树状支撑，打印完成后很容易去除，不会在壳体表面留下明显的支撑痕迹。上下壳的卡扣配合间隙预留了0.2mm的打印公差，即使是普通消费级3D打印机也能打印出配合顺畅的卡扣结构，不会出现过紧扣不上或者过松容易脱落的问题。

　　从安装边界来看，外壳整体尺寸仅比树莓派5板卡大出壁厚与卡扣的占用空间，不会额外增加过多的安装体积，不管是集成到小型机器人内部、嵌入式设备机柜里，还是作为独立的迷你计算节点放置在桌面，都不会占用过多空间。底部对应板卡的固定孔位做了下沉式的安装孔，可以直接通过螺丝将外壳固定在安装支架或者设备面板上，不需要额外设计固定转接件。外壳表面没有做复杂的曲面造型，都是平直的结构，打印时不需要添加过多的支撑，打印成功率高，同时平直的外表面也方便粘贴标签、标识，区分不同功能的树莓派设备。

　　在实际使用场景中，这款外壳可以有效阻挡日常使用时的灰尘、溅水，避免裸板放置时金属碎屑、导线头等杂物掉落在板卡上造成短路，同时壳体的结构强度可以承受日常移动、搬运过程中的轻微磕碰，保护板载的贴片元件、接口不会因为磕碰出现虚焊、脱落的问题。针对树莓派5的发热特性，外壳的风道设计经过实际测试，在室温25度环境下，满负载运行2小时，核心温度可以控制在合理区间，不会因为外壳封闭导致散热效率下降。卡扣式的装配方式也适合批量部署的场景，不需要逐个拧螺丝，能够大幅提升设备组装的效率，后期维护时拆卸也更加方便。
