可调式手螺钉紧固连接结构三维设计

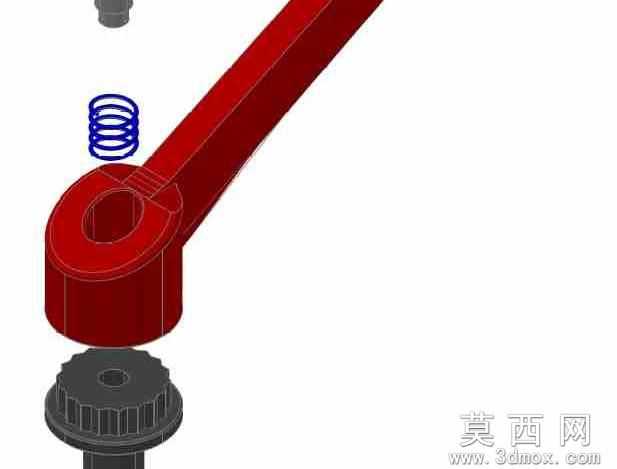

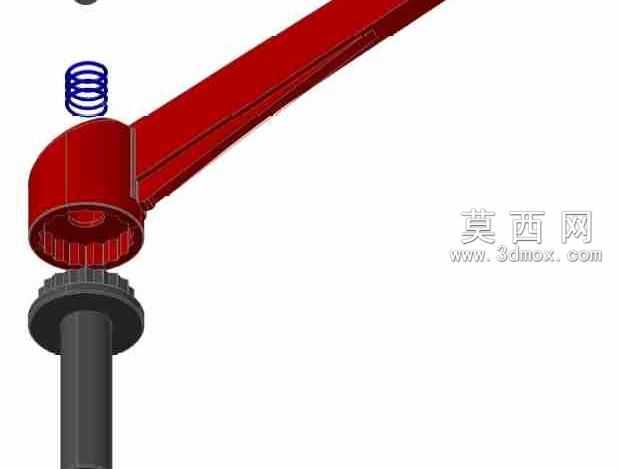

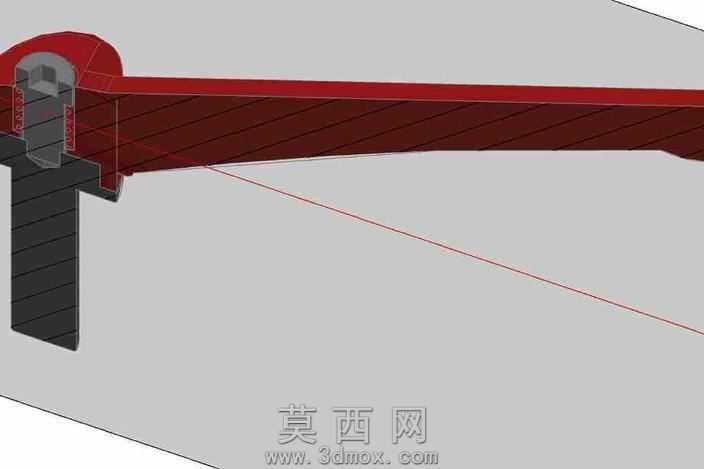

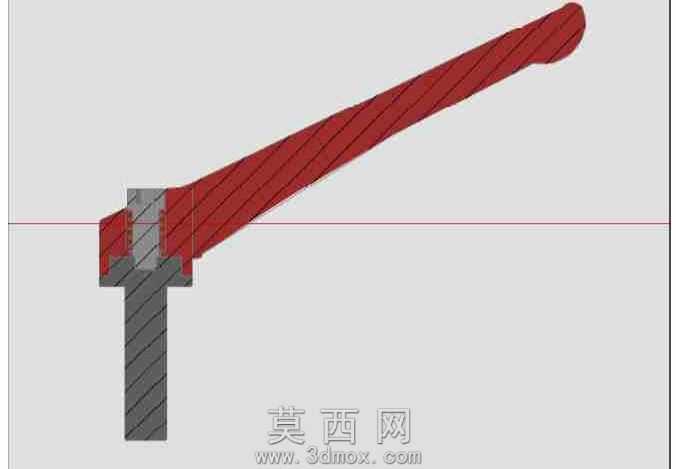

本作品为可调式手螺钉紧固连接结构的三维设计成果，建模过程中首先对整体结构进行拆解，分为红色操作手柄、内置弹簧组件、带齿锁紧端、螺纹螺杆四大核心模块，采用参数化建模方式逐一构建各部件特征。操作手柄部分采用曲面建模手法，先绘制手柄的轮廓扫描路径，通过放样命令生成流畅的长柄外形，再对握持区域做圆角过渡处理，避免尖锐棱角带来的操作安全隐患，手柄端部的套筒结构通过拉伸切除完成内齿圈特征，齿形参数与下方锁紧齿盘完全匹配，保证锁紧时的咬合精度。内置弹簧组件采用螺旋扫描命令生成标准弹簧形态，设置合理的节距与线径参数，还原弹簧在手柄内部的复位功能，装配时约束弹簧两端分别贴合手柄套筒内顶面与齿盘上表面，模拟实际装配中的预紧状态。下方的螺纹螺杆部分先构建光杆段与顶部法兰盘结构，再通过扫描切除生成标准外螺纹特征，螺纹参数符合通用紧固件规范，法兰盘下方的齿盘结构与手柄内齿圈对应，实现旋转手柄时的扭矩传递与锁紧定位。材质渲染阶段，操作手柄赋予红色哑光工程塑料材质，调整粗糙度参数模拟工业级塑料手柄的磨砂质感，弹簧赋予金属蓝锌镀层材质，添加轻微反光效果凸显金属弹性件特性，螺杆与齿盘部分赋予发黑处理的碳钢材质，表面设置细微的纹理质感还原金属加工后的真实状态，各部件装配时严格按照实际机械配合关系添加约束，手柄与螺杆之间设置旋转自由度，弹簧设置可压缩的弹性约束，完整还原手螺钉的操作动作逻辑。设计过程中充分考虑手动操作的人机工程需求，手柄长度与直径比例经过反复调整，保证握持旋转时的施力舒适度，齿盘的齿形角度经过优化，既保证锁紧时的咬合强度，又避免操作时出现卡滞问题，整体结构紧凑无冗余特征，各部件的尺寸公差配合符合通用机械零件的加工要求，可直接用于机械装配中的手动紧固场景参考。
