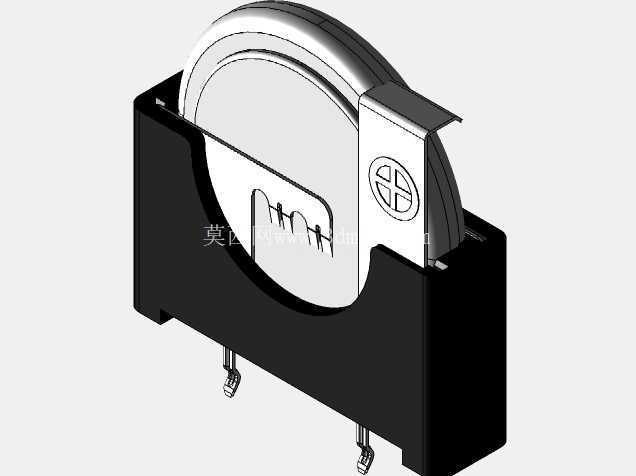

LOTES立式CR2032纽扣电池固定座结构

　　这款立式纽扣电池固定座，主要适配CR2032规格的锂锰纽扣电池，是ITX、ATX等各类台式电脑主板、嵌入式工控板卡上的常用配套部件，负责为板载RTC实时时钟电路、CMOS参数存储模块提供断电后的持续供电，避免设备掉电后系统时间复位、BIOS配置参数丢失的问题，是板卡供电链路里不起眼但不可或缺的小部件。

　　从实际应用场景来看，这类电池座除了消费级电脑主板，还广泛用在小型物联网终端、工业采集模块、家用智能电表、嵌入式开发板等需要长期低功耗后备供电的板卡上，立式安装的结构相比卧式贴片款，在板卡空间局促、垂直方向有预留余量的布局里更有优势，不会占用过多PCB板面的横向布线空间，适合元件排布密度高的紧凑型板卡设计。

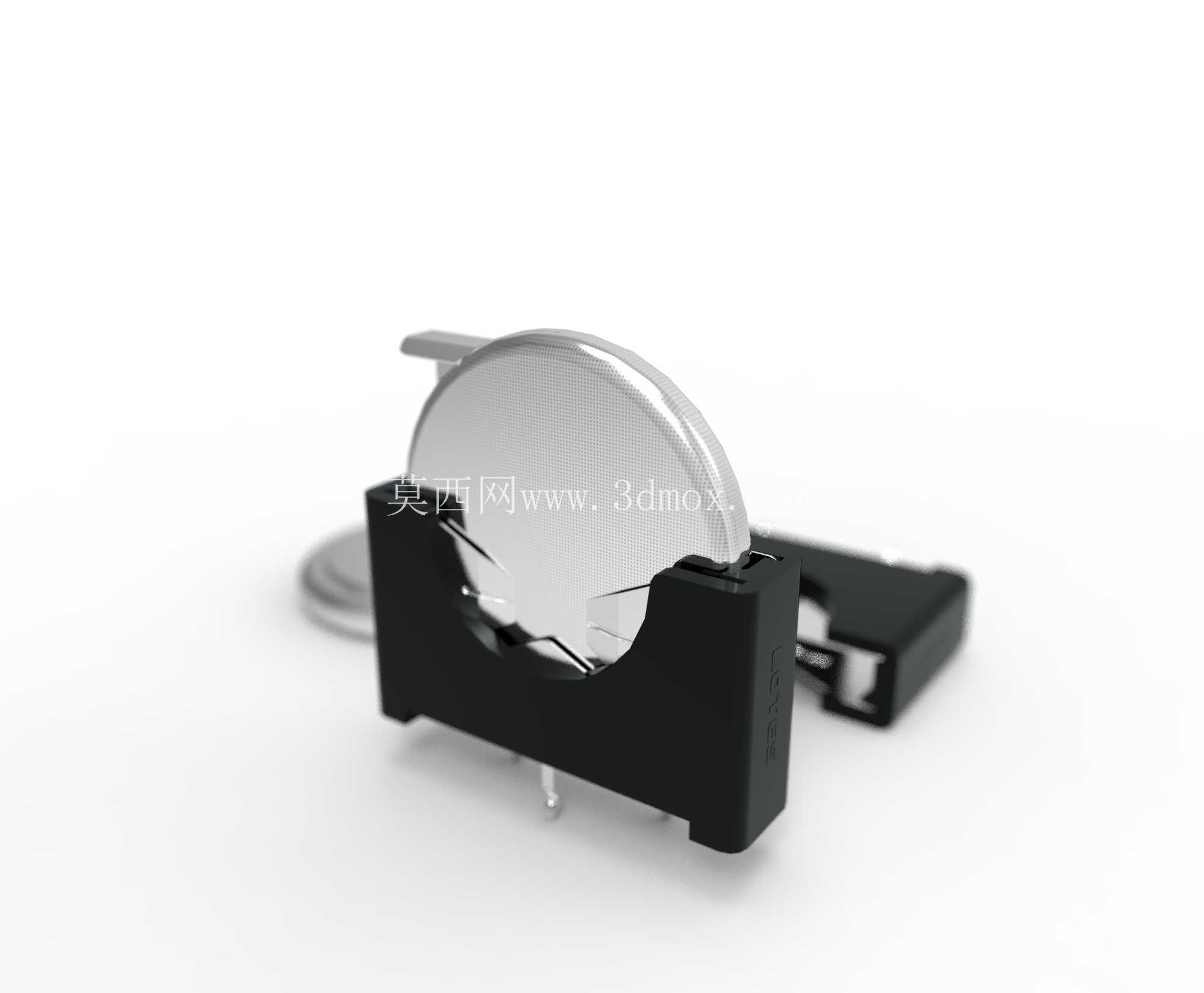

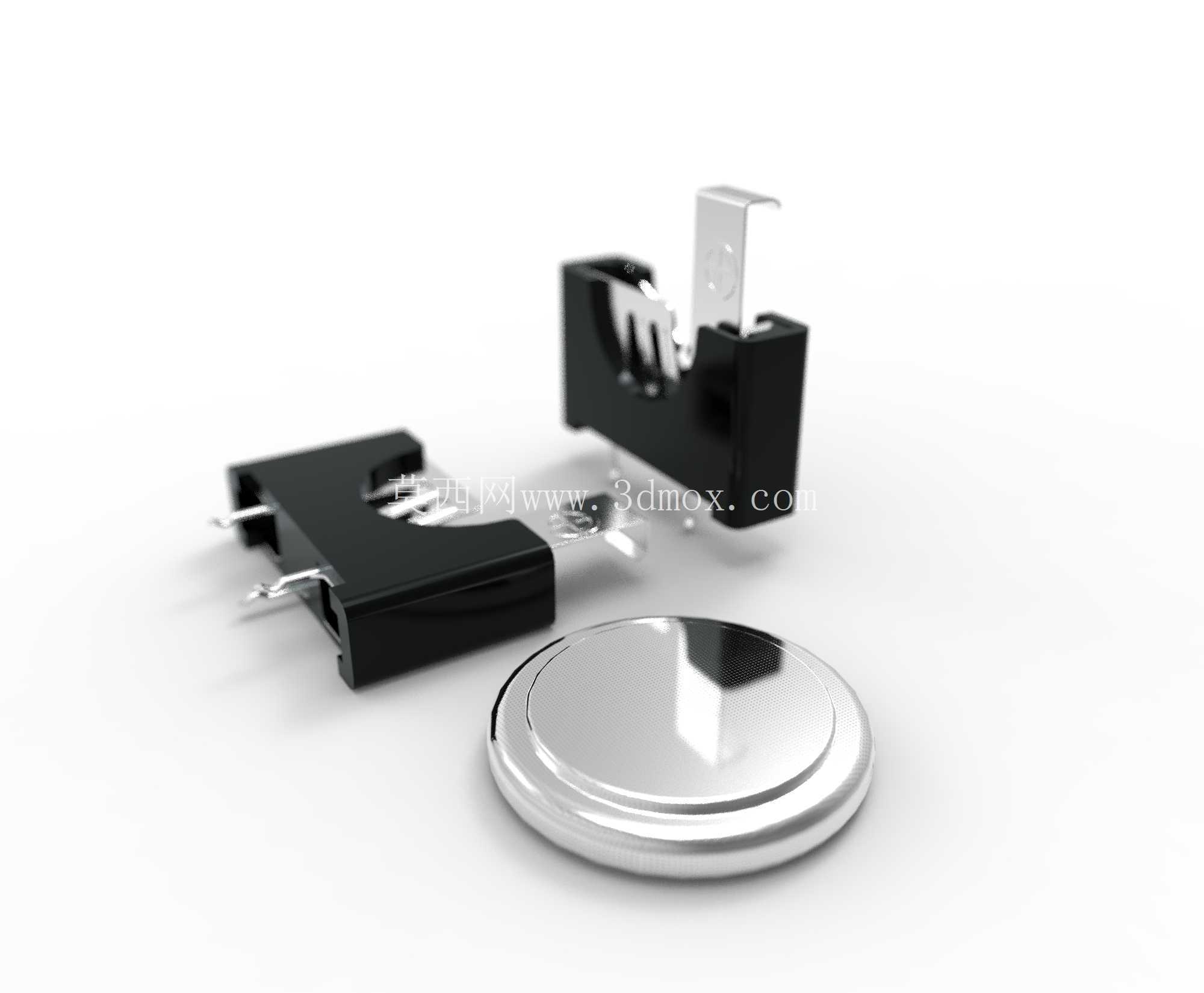

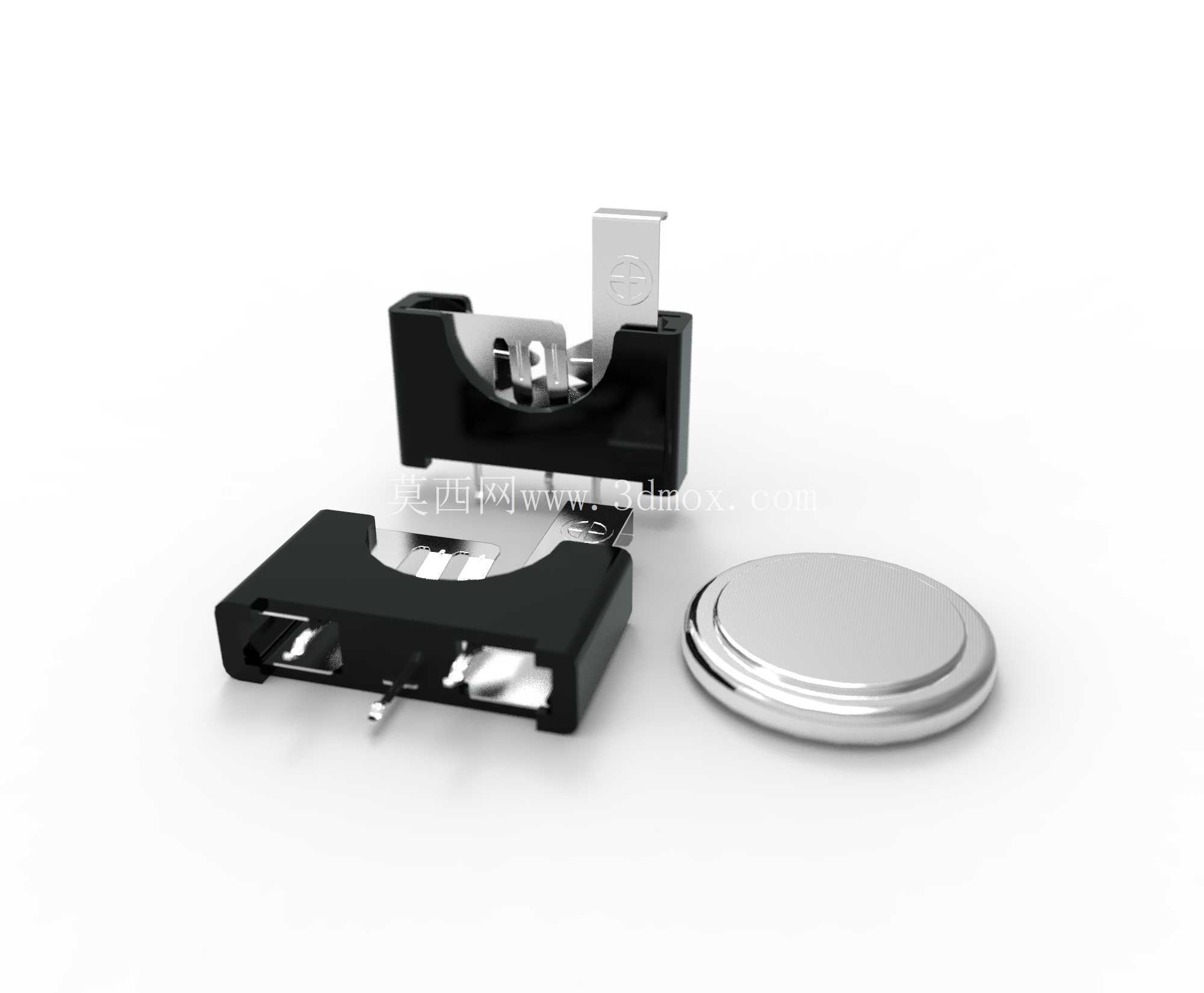

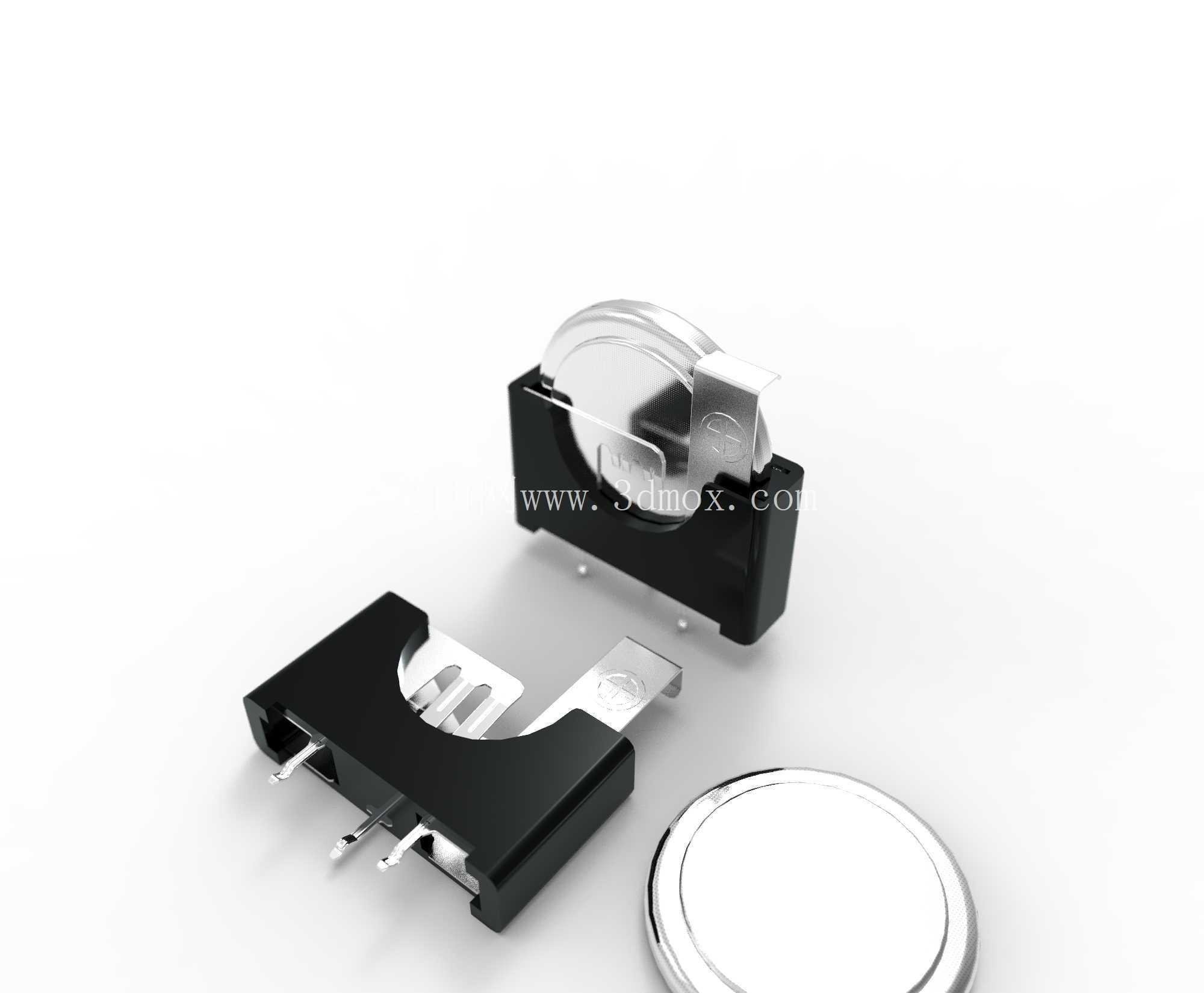

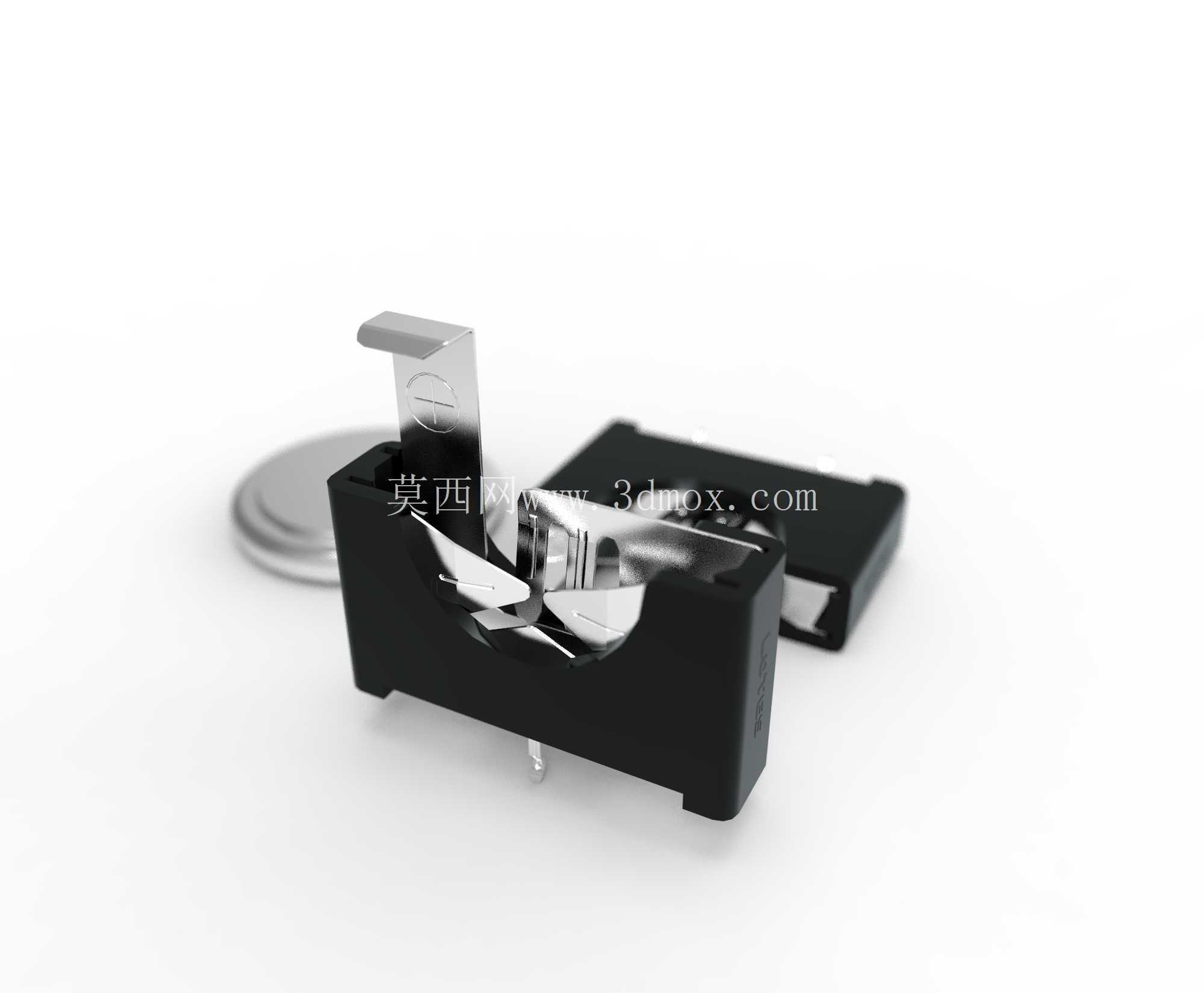

　　结构设计上，这款电池座采用绝缘基座加金属导电弹片的组合结构，黑色绝缘基座为耐高温工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会在焊接工序中出现形变、熔化的问题，基座上设计有定位卡扣与电池限位结构，装入CR2032电池后，侧边的卡扣会卡住电池边缘，避免设备在运输、使用过程中受振动冲击导致电池松脱断电。金属弹片采用高弹性镀镍钢材冲压成型，正负极弹片分别对应电池的正负极接触面，弹片的预压力经过调校，既能保证电池装入后接触电阻足够小，不会出现供电接触不良的问题，又不会因为弹力过大导致电池拆装困难，日常维护更换电池时不需要额外工具，用指尖轻拨弹片即可取出旧电池，更换操作便捷。

　　安装边界方面，这款立式电池座采用直插式引脚设计，两个焊接引脚对应PCB上的两个通孔焊盘，引脚间距符合行业通用的CR2032立式电池座安装尺寸，不需要额外定制开孔，直接匹配通用封装即可完成布局。安装完成后，电池座整体垂直于PCB板面，横向占用的板面尺寸极小，仅基座底部的安装区域需要预留空间，垂直方向的高度刚好容纳一颗CR2032纽扣电池，不会和板卡上方的散热片、扩展卡等部件产生结构干涉，在紧凑型ITX主板这类空间极度紧张的设计里，这种立式结构的空间利用率优势会更加明显。

　　从设计细节来看，基座上的极性标识清晰醒目，正极位置标注有明确的“+”符号，生产组装以及后期用户更换电池时，能够快速识别安装方向，避免电池装反导致电路短路、损坏板卡元件的问题。金属弹片的接触端设计有圆弧过渡，不会在拆装电池时刮伤电池外壳的镀层，长期使用也不会出现镀层脱落导致接触不良的问题。弹片与塑料基座的结合处采用卡扣压合的固定方式，没有使用额外的粘接剂，能够在宽温度范围的工作环境下保持结构稳定，不会因为高低温循环出现弹片移位、松脱的问题。

　　在实际选型使用时，需要注意板卡预留的垂直空间是否满足电池座安装后的总高度要求，避免和机箱内的其他部件产生干涉；焊接过程中需要控制焊锡量，避免焊锡溢到基座表面导致绝缘性能下降，或者流入弹片活动缝隙导致弹片卡滞失去弹性。这款电池座的结构尺寸完全符合行业通用规范，能够直接替换同规格的其他品牌立式CR2032电池座，不需要修改PCB设计，在板卡迭代、物料替换时的兼容性表现较好。

　　日常使用中，这类电池座的可靠性直接影响板卡的长期使用体验，弹片的抗疲劳性能是核心指标，经过多次电池拆装后，弹片依然能够保持足够的接触压力，不会因为金属疲劳导致接触电阻变大、供电不稳定。这款结构的弹片采用了加厚的冲压料片，弹性衰减速度慢，能够满足板卡全生命周期内的电池更换需求，不需要因为弹片失效而更换整个电池座，降低了设备后期的维护成本。
