英特尔1U2U规格LGA2011 ILM服务器CPU散热器

　　在机架式服务器的硬件结构设计中，CPU散热组件的选型与结构匹配直接决定整机的长期运行稳定性，尤其是1U、2U这类厚度空间极度受限的机箱形态，留给散热组件的垂直安装余量往往被压缩到厘米级，常规塔式散热器完全无法适配这类场景，必须采用专门对应ILM安装规范的薄型散热结构。这款针对LGA2011接口设计的散热组件，同时覆盖窄型ILM与标准型ILM两种CPU插座安装规格，能够精准匹配1U、2U机架式服务器的内部安装边界，无需额外修改机箱结构或者主板固定位即可完成装配。

　　从结构设计逻辑来看，这类被动式鳍片散热结构完全依靠服务器机箱内部的定向风道完成热交换，没有额外的风扇转动部件，从根源上避免了风扇轴承磨损带来的故障点，非常适配7*24小时不间断运行的数据中心机房场景，能够大幅降低运维阶段的硬件更换频次。散热主体采用铜质底座搭配高密度铝制鳍片的组合结构，底座与CPU顶盖接触的面做了高精度平面处理，能够保证导热介质均匀填充接触间隙，避免局部气隙带来的热阻飙升；鳍片采用铲齿工艺一体成型，没有额外的铆接或者焊接接缝，热量从底座传导到鳍片末端的路径损耗被降到最低，鳍片之间的间距经过风道匹配优化，既保证足够的散热接触面积，又不会因为鳍片过密增大风阻，影响机箱整体风道的流通效率。

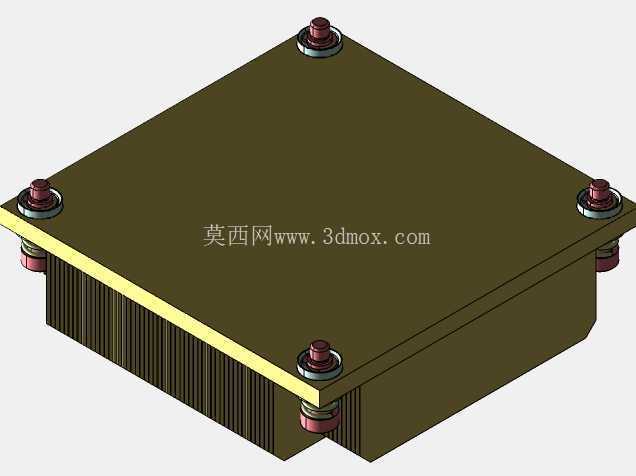

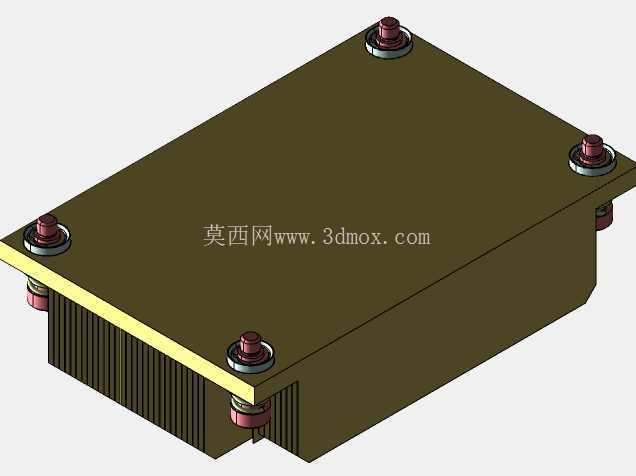

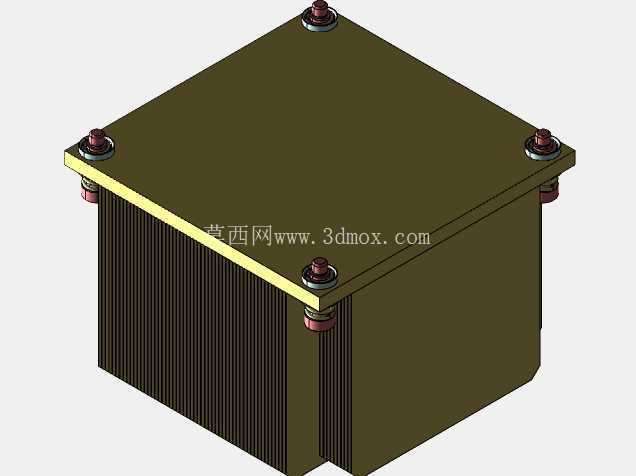

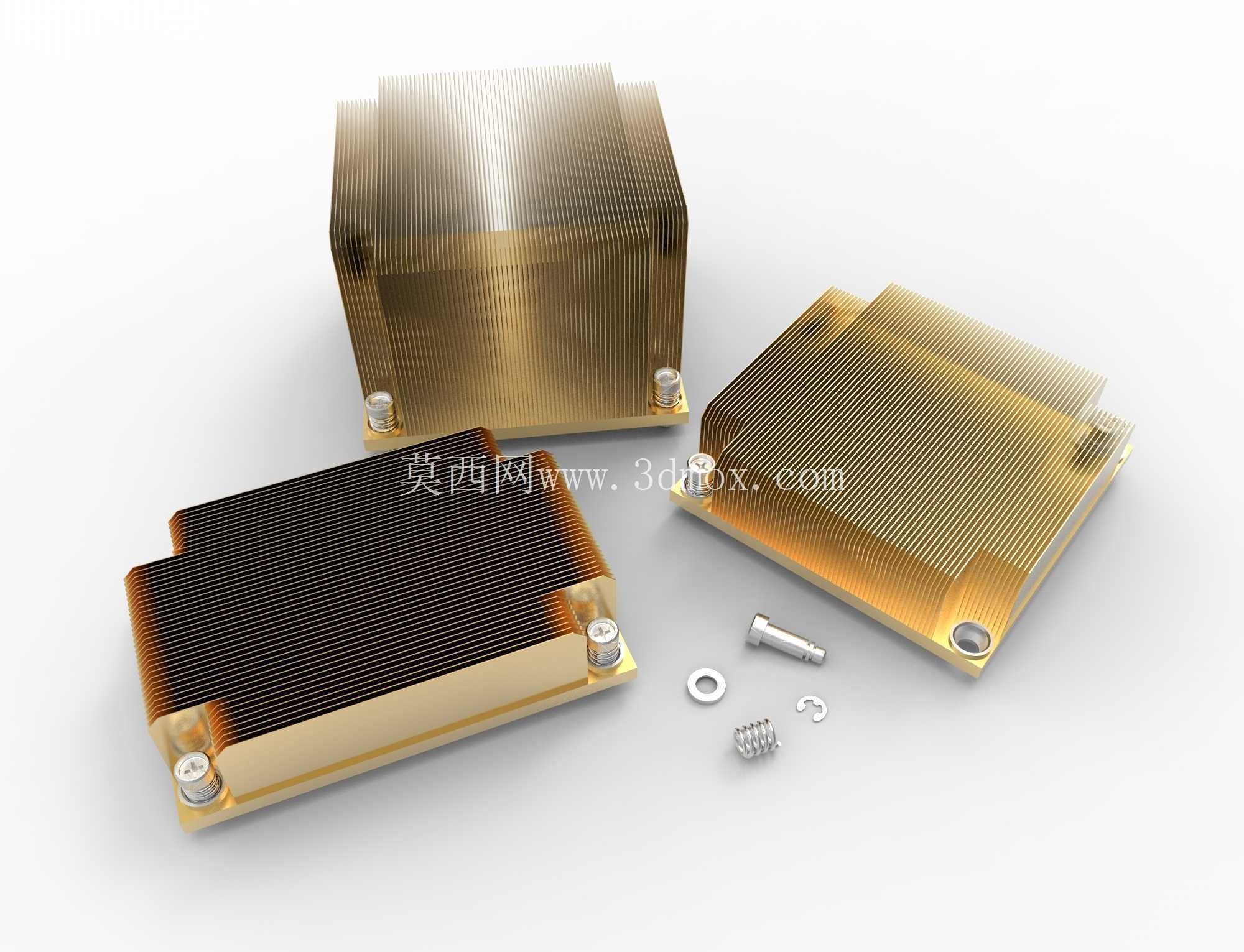

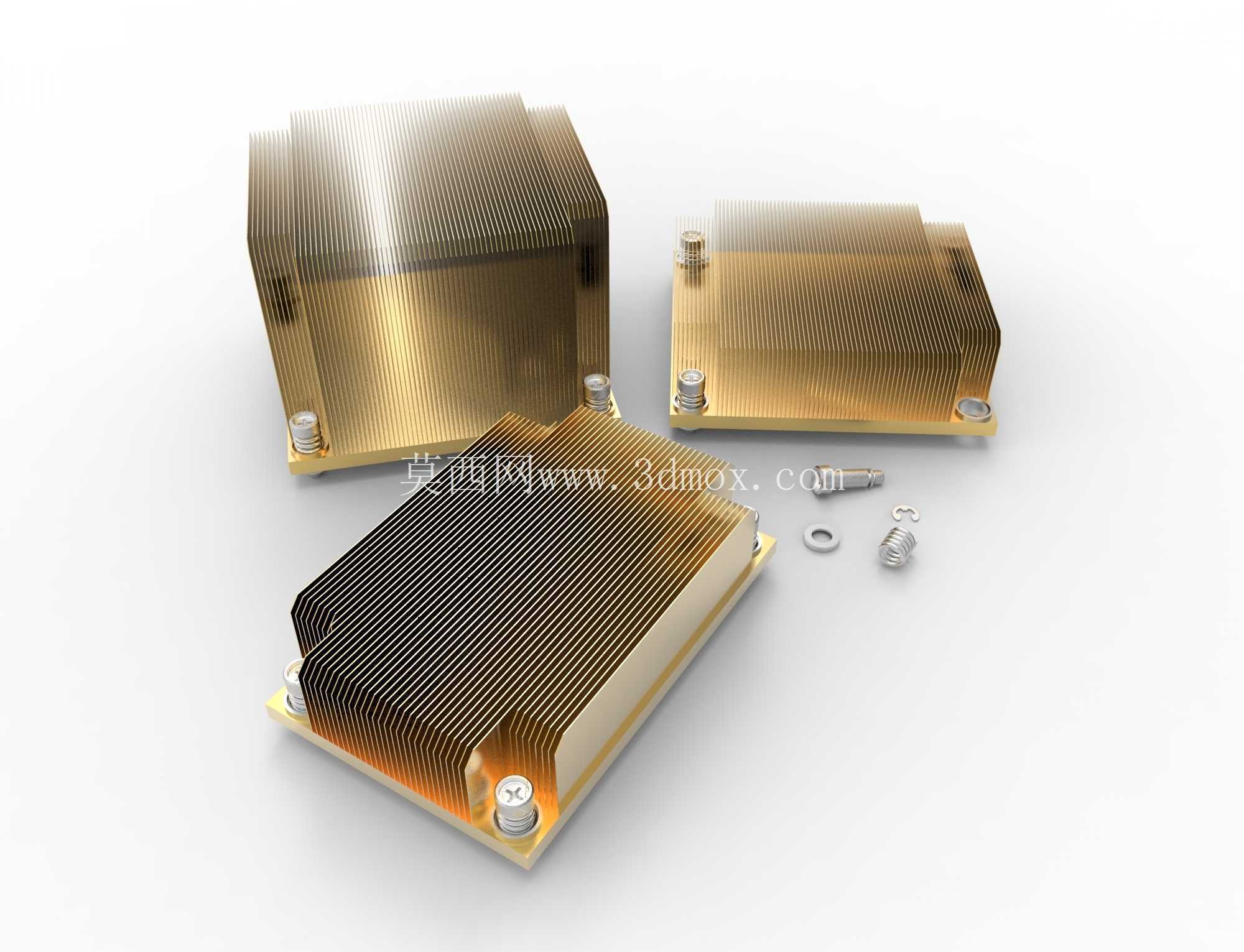

　　安装结构上完全遵循LGA2011 ILM的固定孔位规范，配套的固定螺丝、平垫、弹垫都对应服务器主板的安装螺柱高度，锁紧后不会出现压坏CPU顶盖或者主板PCB的问题，同时固定压力经过校准，能够保证底座与CPU顶盖的紧密贴合，不会因为服务器运输过程中的振动出现接触偏移。不同厚度的散热片分别对应1U和2U机箱的安装空间：1U规格的散热片整体高度控制在1U机箱的允许范围内，不会干涉机箱上盖的闭合；2U规格的散热片鳍片高度更高，散热面积更大，能够承载更高TDP的CPU散热需求，两种规格都采用统一的安装孔位设计，在同一块LGA2011主板上可以根据机箱厚度灵活选型。

　　在实际工程应用中，这类散热组件除了标准机架服务器之外，也广泛应用在工业控制主机、嵌入式计算设备、高密度计算节点等对安装空间有严格限制、对运行可靠性要求极高的场景，设计阶段就充分考虑了长期高温运行下的结构形变问题，鳍片与底座的结合强度能够满足机房常年高温环境下的使用需求，不会因为热胀冷缩出现鳍片松动、散热性能衰减的问题。散热鳍片的表面做了抗氧化处理，避免长期在机房流通空气中出现氧化层增厚影响散热效率的问题，整体结构没有易损部件，使用寿命可以覆盖服务器的全生命周期。在结构建模过程中，需要重点核对ILM固定孔的中心距、底座凸台高度、鳍片边缘与周边内存插槽、PCIe设备插槽的安全间隙，避免散热片安装后干涉内存插拔或者扩展卡安装，同时要预留出导热硅脂的涂抹空间，以及固定螺丝的锁紧操作空间，保证产线装配阶段可以用标准工装快速完成锁紧操作，不需要特殊工具辅助。
