台式机主板PCIe X16立式插槽连接器结构

　　做板卡结构设计快十年，经手的主板、工控板PCIe插槽选型和结构适配少说也有几十版，这次拆解建模的这款164Pin立式PTH型PCI Express X16连接器，是消费级主板、工业工控板、GPU扩展坞里最常用的标准接插件型号，很多EVGA、华硕的消费级主板、PCIe扩展背板上都能找到同款结构。先从实际应用场景说，这类连接器核心作用是实现主板与PCIe标准外设的高速信号互联，最常见的就是独立显卡的插接，除此之外也兼容PCIe协议的采集卡、NVMe扩展卡、万兆网卡、工业运动控制卡等设备，只要是符合PCIe CEM规范的全尺寸X16板卡，都能通过这个插槽完成机械固定与信号、供电传输。

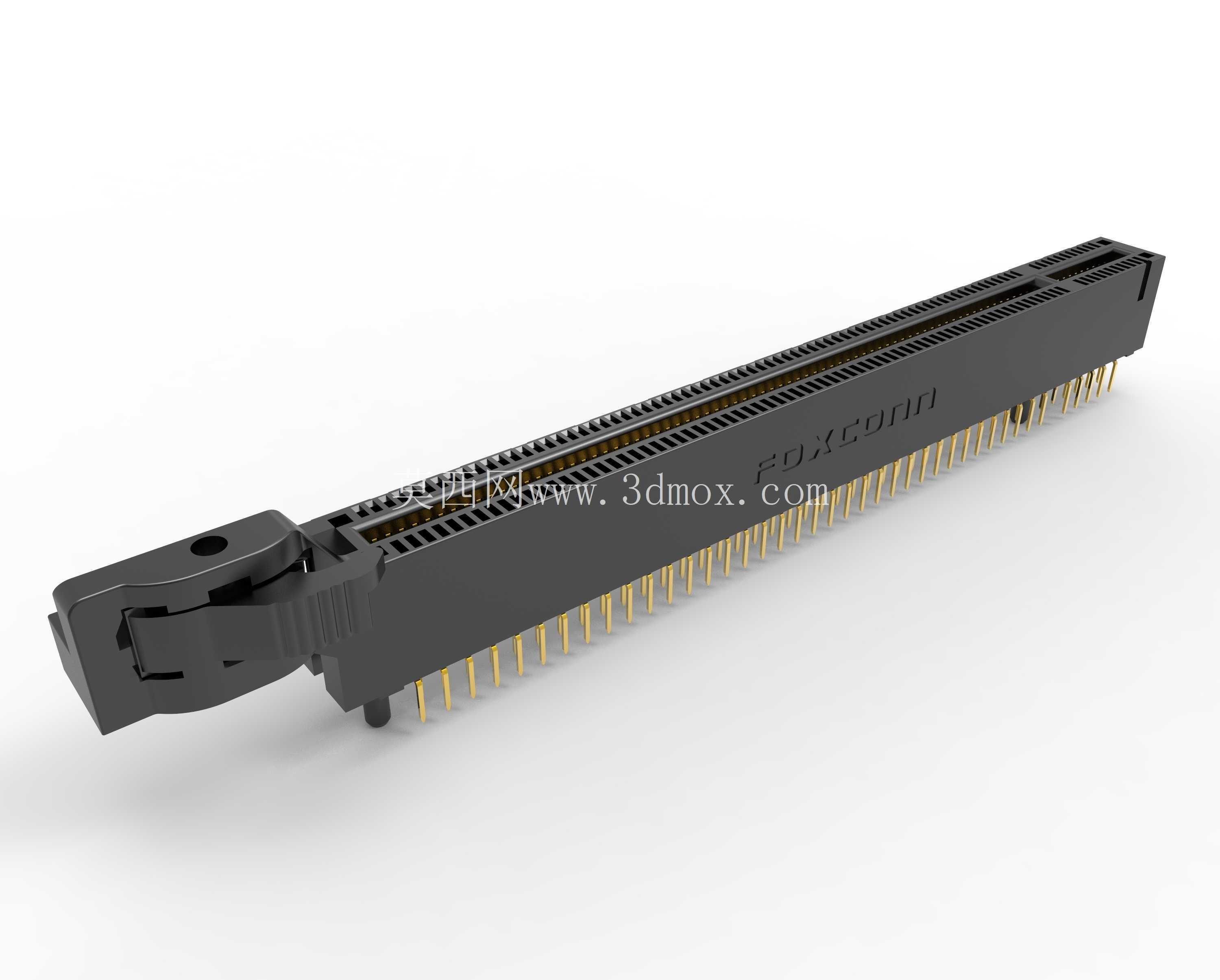

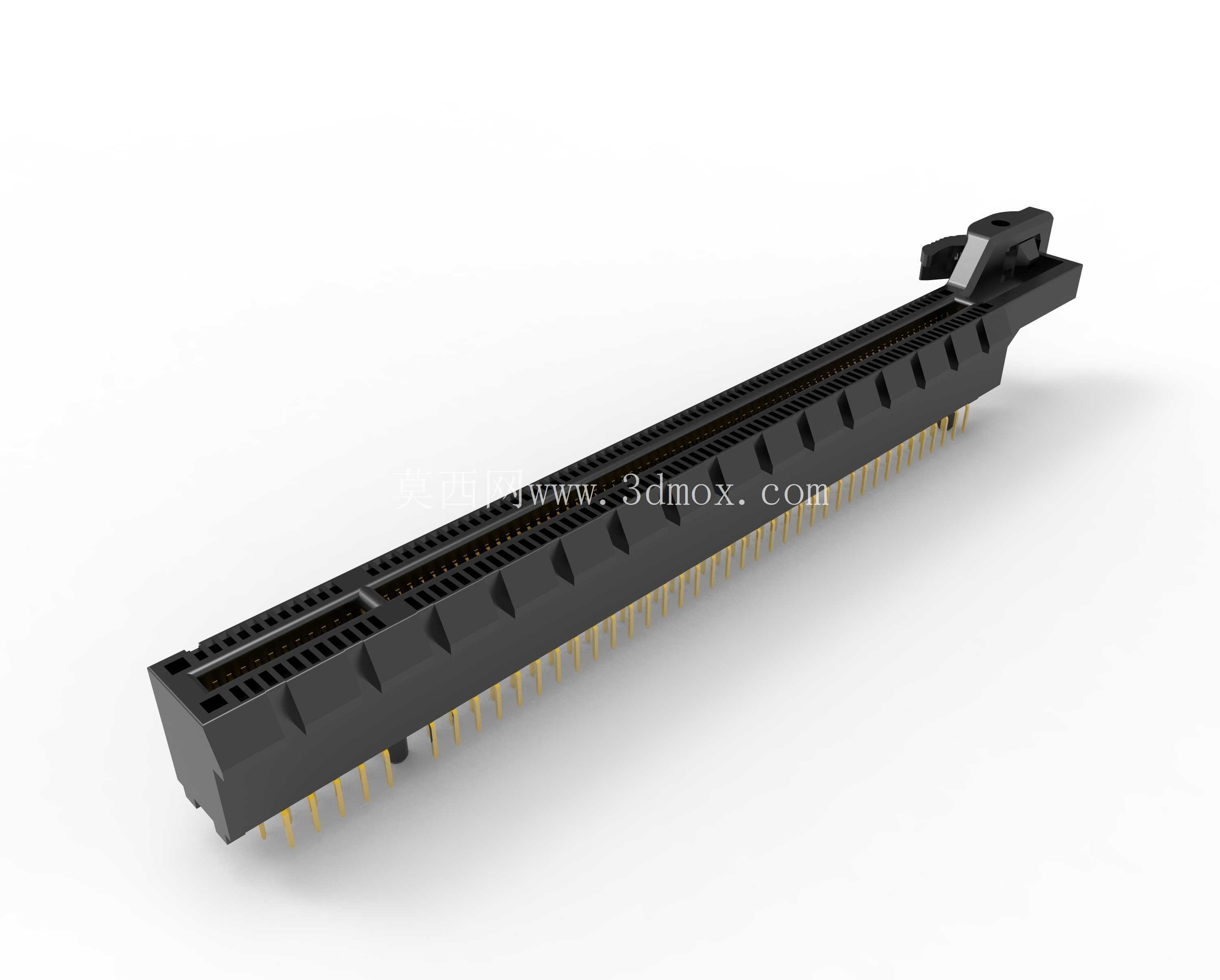

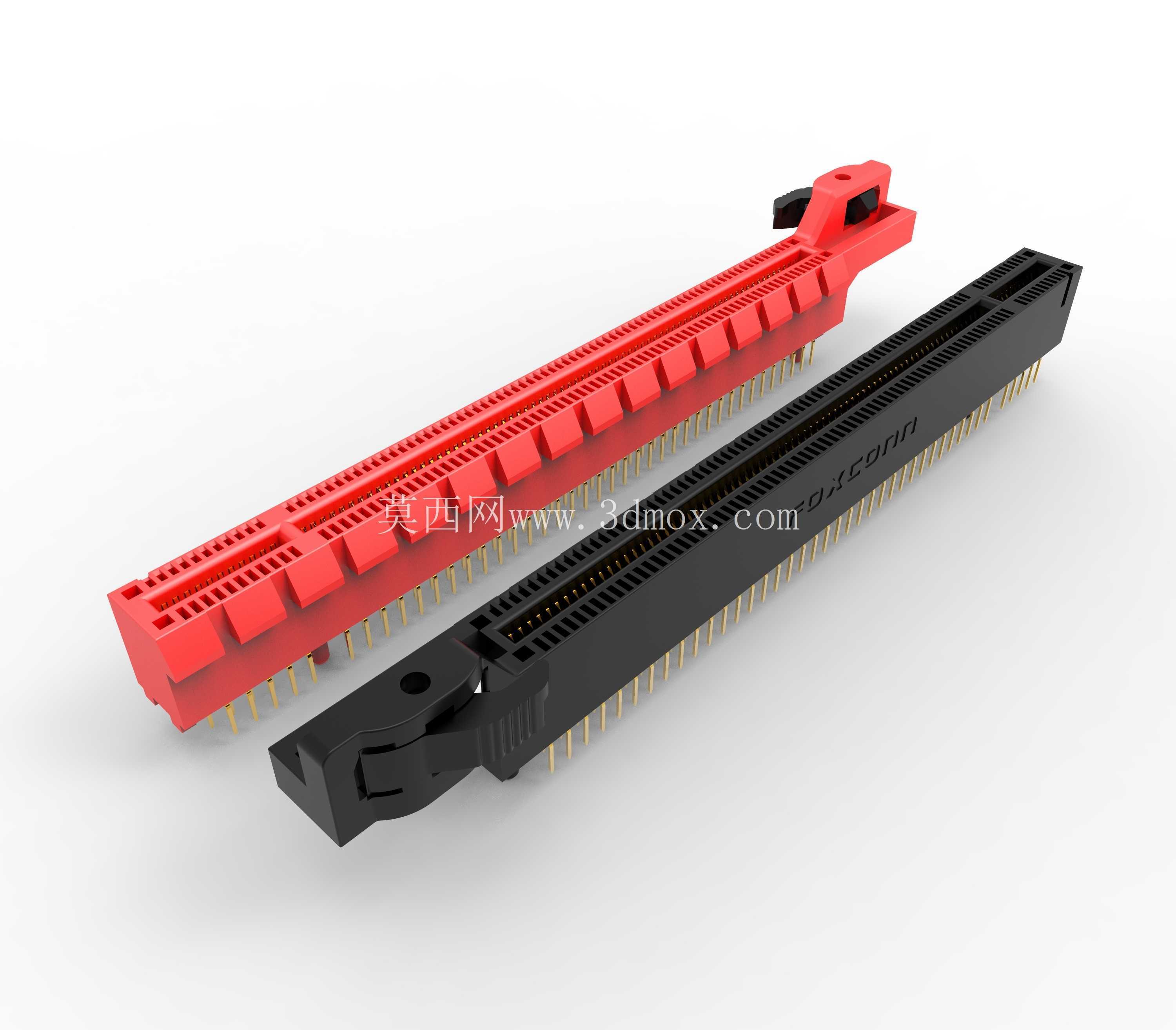

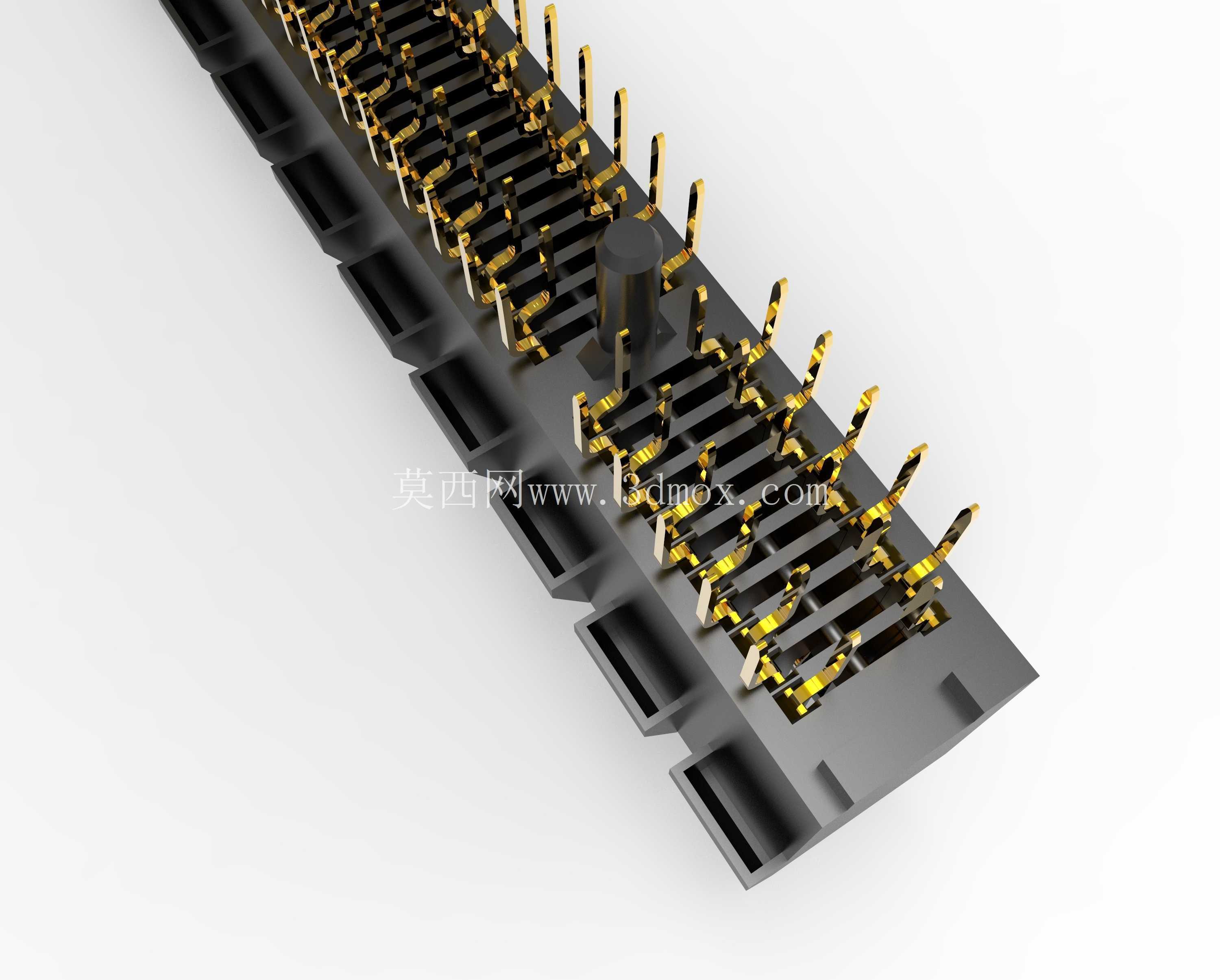

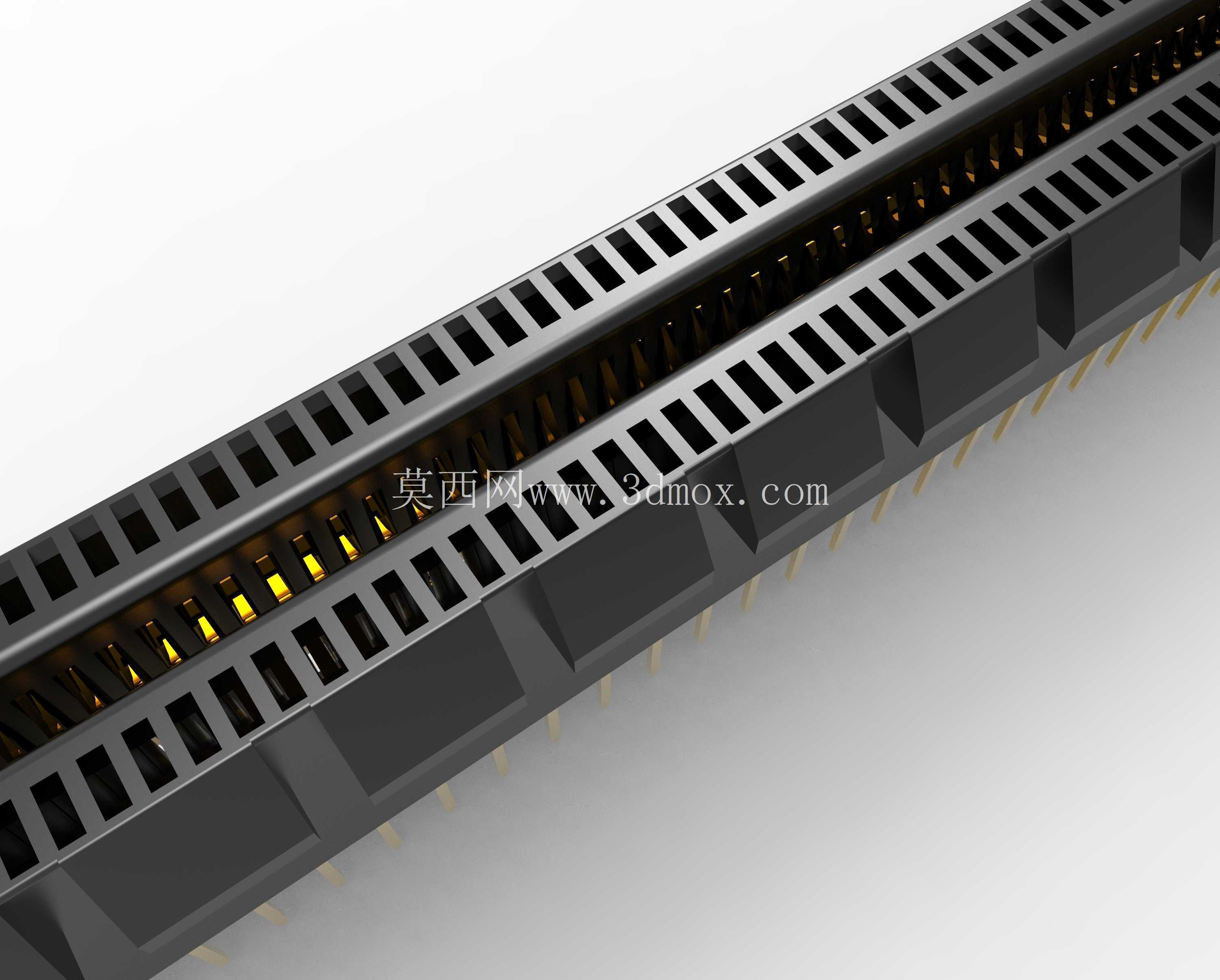

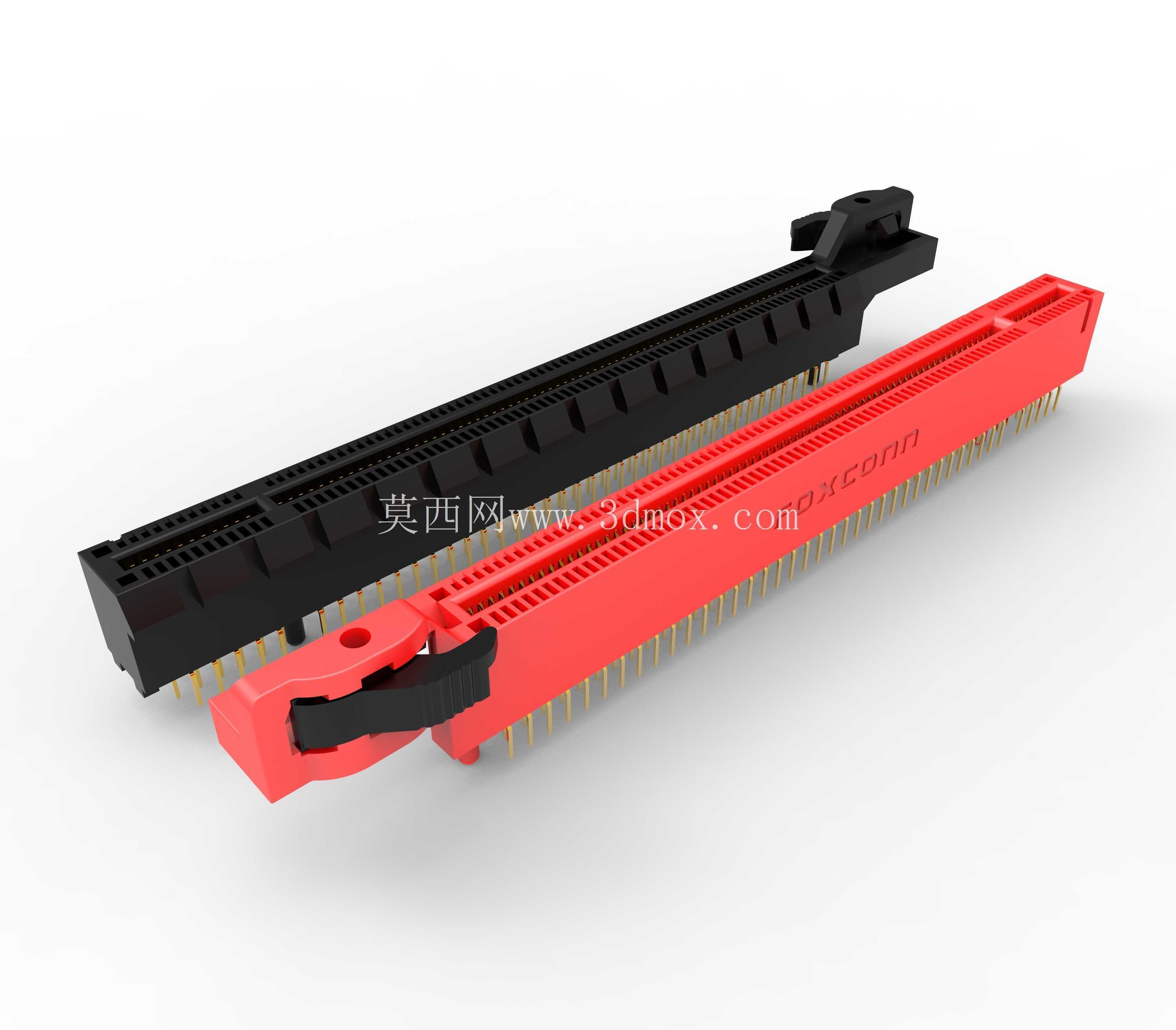

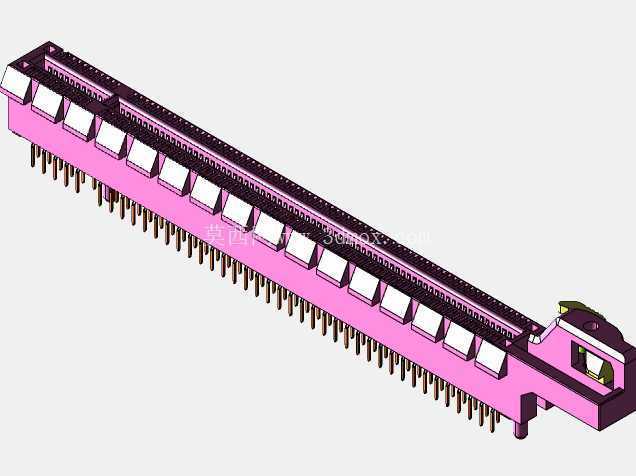

　　很多刚入行的结构工程师容易把X16插槽和其他长度的PCIe插槽搞混，其实X16的核心特征就是164个信号引脚，1.00mm的标准引脚节距，立式直插焊接的结构总高度、插接口深度、卡扣位置都有严格的规范约束，建模的时候如果尺寸偏差超过0.1mm，就会出现板卡插不进去、卡扣锁止失效、焊接后引脚过炉虚焊的问题。从功能特性上看，这款连接器做了双色结构设计，黑色主体为高温阻燃LCP材质，满足波峰焊260℃峰值温度下的形位公差要求，不会出现过炉后塑胶件变形导致针脚偏移的问题；尾部的红色锁扣是卡扣式防脱结构，板卡插入到位后会自动卡入板卡端部的定位缺口，避免设备运输、震动过程中板卡松脱导致的接触不良，拆卸的时候只需要扳动红色锁扣就能自动顶起板卡，比老式的无卡扣插槽操作便利性高很多。引脚部分采用镀金铜合金材质，接触阻抗控制在30mΩ以内，既能满足PCIe 4.0甚至5.0的高速信号传输要求，也能承受至少50次以上的反复插拔不出现接触性能衰减。设计思路上，这款连接器完全遵循PCI-SIG发布的PCIe CEM 1.1规范，建模的时候首先要确认安装定位基准：连接器底部的两个塑料定位柱直径为1.2mm，对应主板上的定位孔中心距为134.9mm，定位柱与PCB孔的配合间隙控制在0.05mm以内，确保过炉焊接时连接器不会偏移；引脚伸出塑胶本体的焊接端长度为2.8mm，刚好匹配1.6mm标准厚度PCB的波峰焊吃锡要求，过长会导致引脚连锡，过短则会出现虚焊。

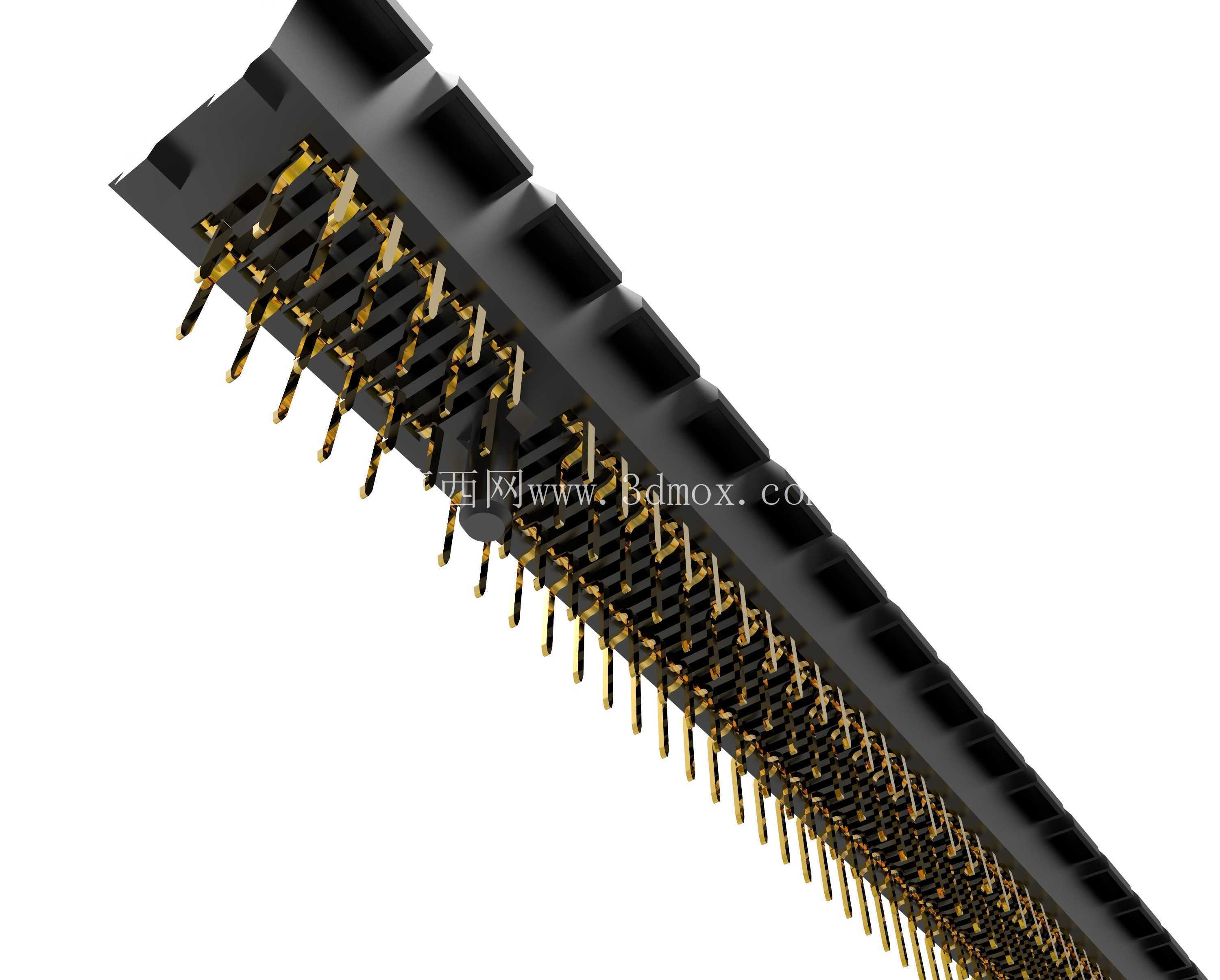

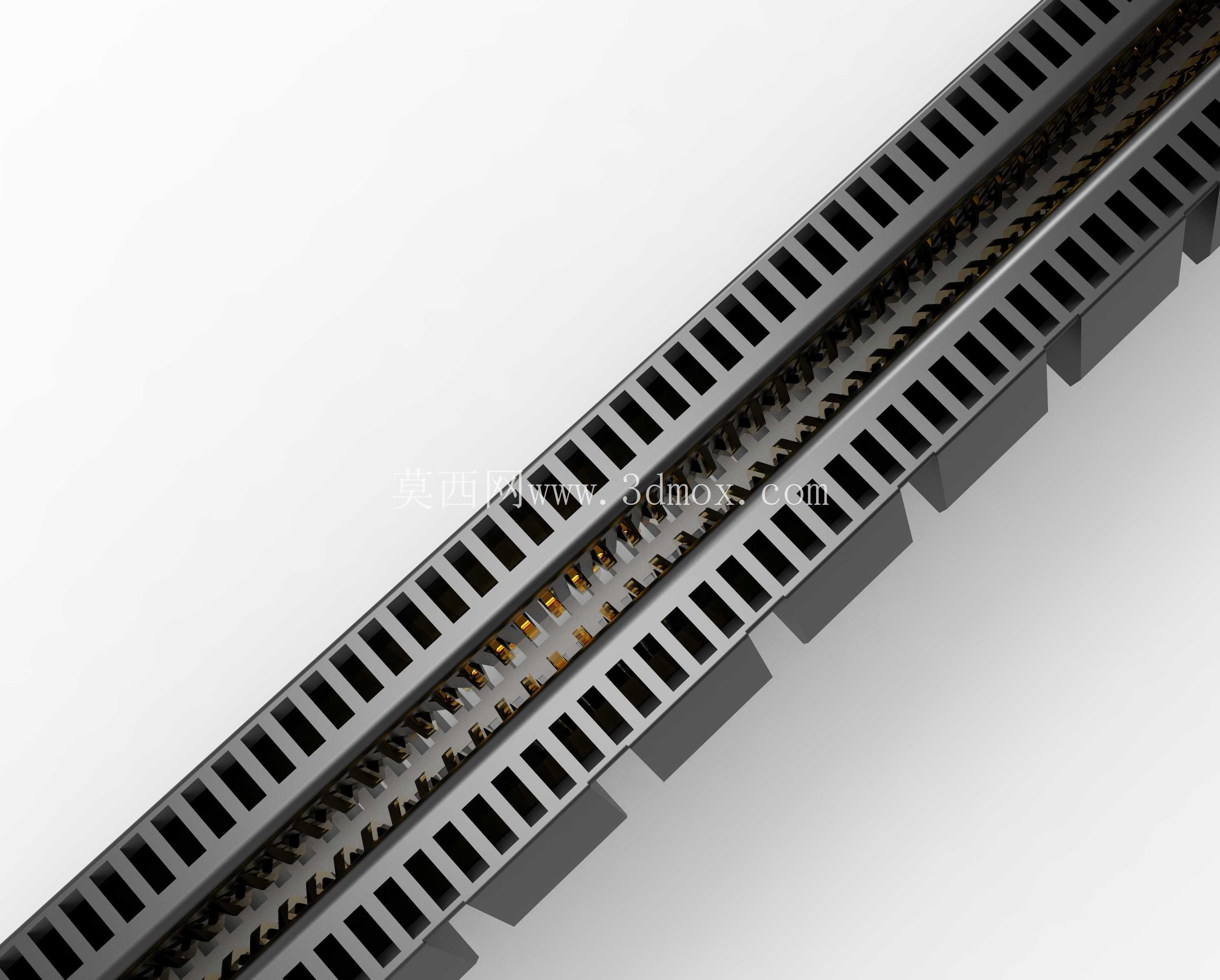

　　插接口的内部导向槽做了防呆设计，X16插槽的尾部隔断位置与X8、X4、X1插槽有明显区别，能避免非对应长度的板卡错误插入，同时插槽内部的接触弹片做了预压弧度设计，板卡金手指插入后弹片的正压力控制在0.5N/pin左右，既保证接触可靠，又不会因为插拔力过大导致金手指磨损。安装边界方面，这款连接器在PCB上的占用宽度为18.2mm，距离主板边缘的最小安全距离要留够8mm，给锁扣扳动留出操作空间；插槽上方的垂直方向要预留至少22mm的空间，满足全高板卡的插入高度要求，不能在这个区域布置电容、散热片等过高元器件，否则会干涉板卡安装。很多人做结构设计的时候容易忽略卡扣的运动行程，红色锁扣的扳动角度为25度，扳动时的最大外伸量为5.3mm，如果周边元器件距离锁扣过近，会导致拆卸板卡时锁扣无法完全扳开，强行操作还会掰断塑胶卡扣。另外要注意的是，这类立式PTH插槽的焊接引脚是交错排列的，建模的时候要对应PCB上的焊盘孔位，孔直径0.6mm，焊盘直径1.0mm，相邻引脚的爬电距离满足安规要求，高压区域的引脚还会做加长塑胶隔栏避免电弧。

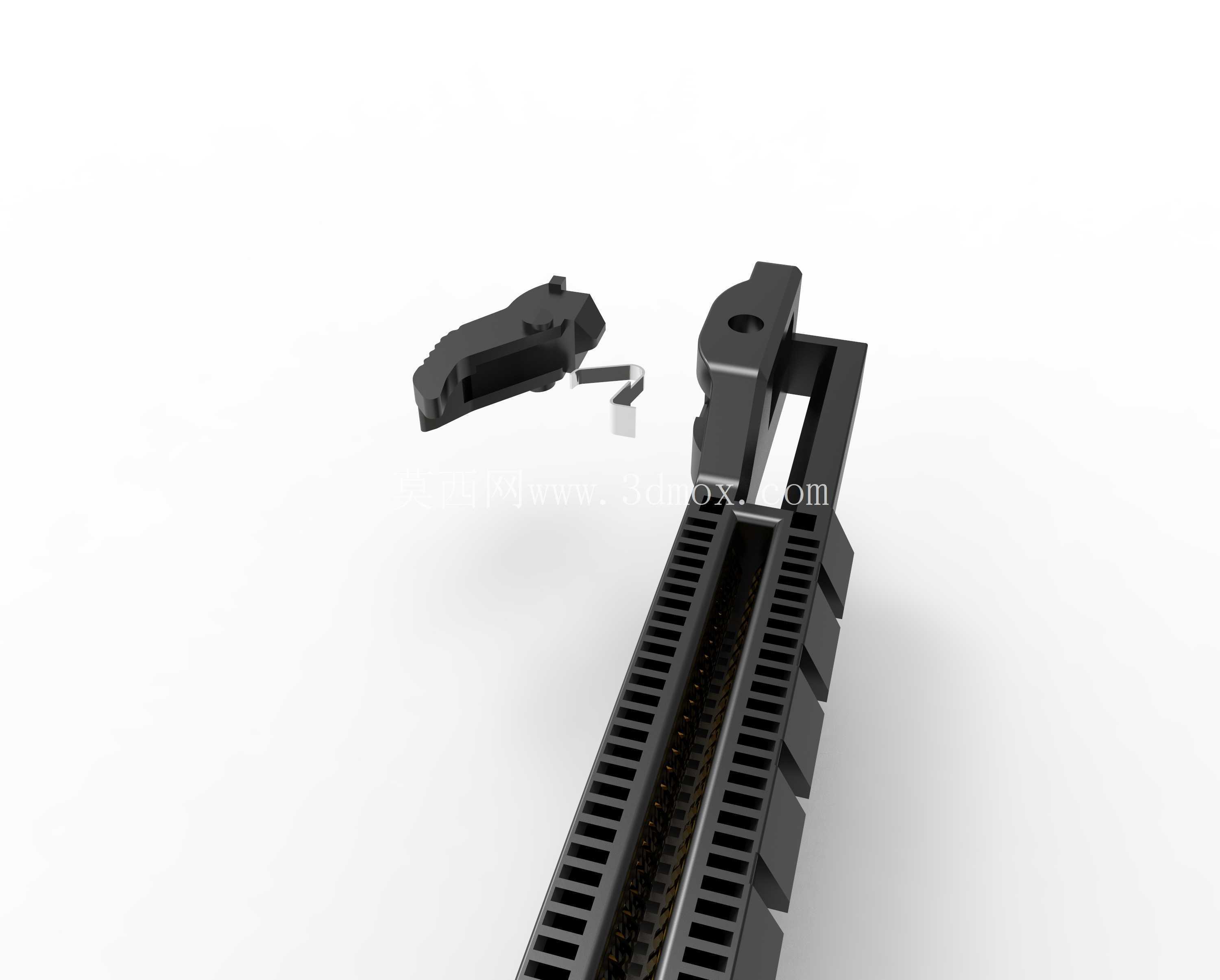

　　实际选型的时候还要注意使用场景，如果是工业宽温场景，要选择工作温度范围在-40℃到125℃的型号，塑胶材质要换成耐高低温的PA9T，普通消费级场景用常规LCP材质即可；如果是服务器场景需要支持热插拔，还要在插槽前端增加金属屏蔽壳和信号检测引脚，这款常规型号是不带热插拔功能的，不要选错。建模过程中对卡扣的转轴位置做了运动仿真验证，确保锁扣扳动到最大位置时，顶出端刚好能把板卡顶起3mm，方便用户取出板卡，不会出现卡扣顶死或者顶出距离不够的问题；塑胶本体的加强筋位置也做了壁厚优化，主体壁厚均匀控制在1.2mm，加强筋厚度0.8mm，避免注塑成型时出现缩痕、翘曲，影响装配精度。
