Arduino Nano微控制器开发板三维结构

项目分类:通用机械零部件 发布时间:2024-12-07 ID:829951
  • Arduino Nano微控制器开发板三维结构
  • Arduino Nano微控制器开发板三维结构

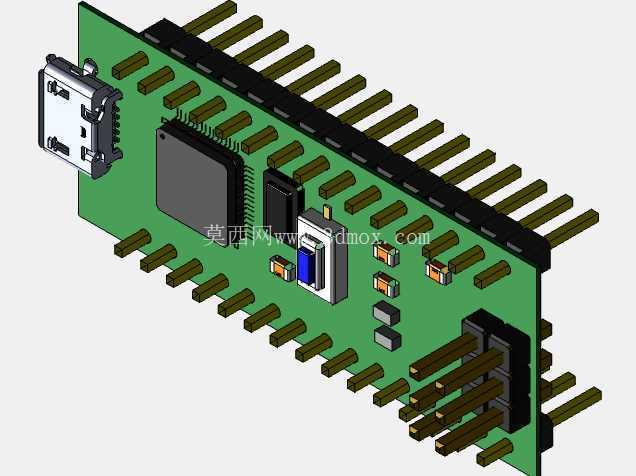

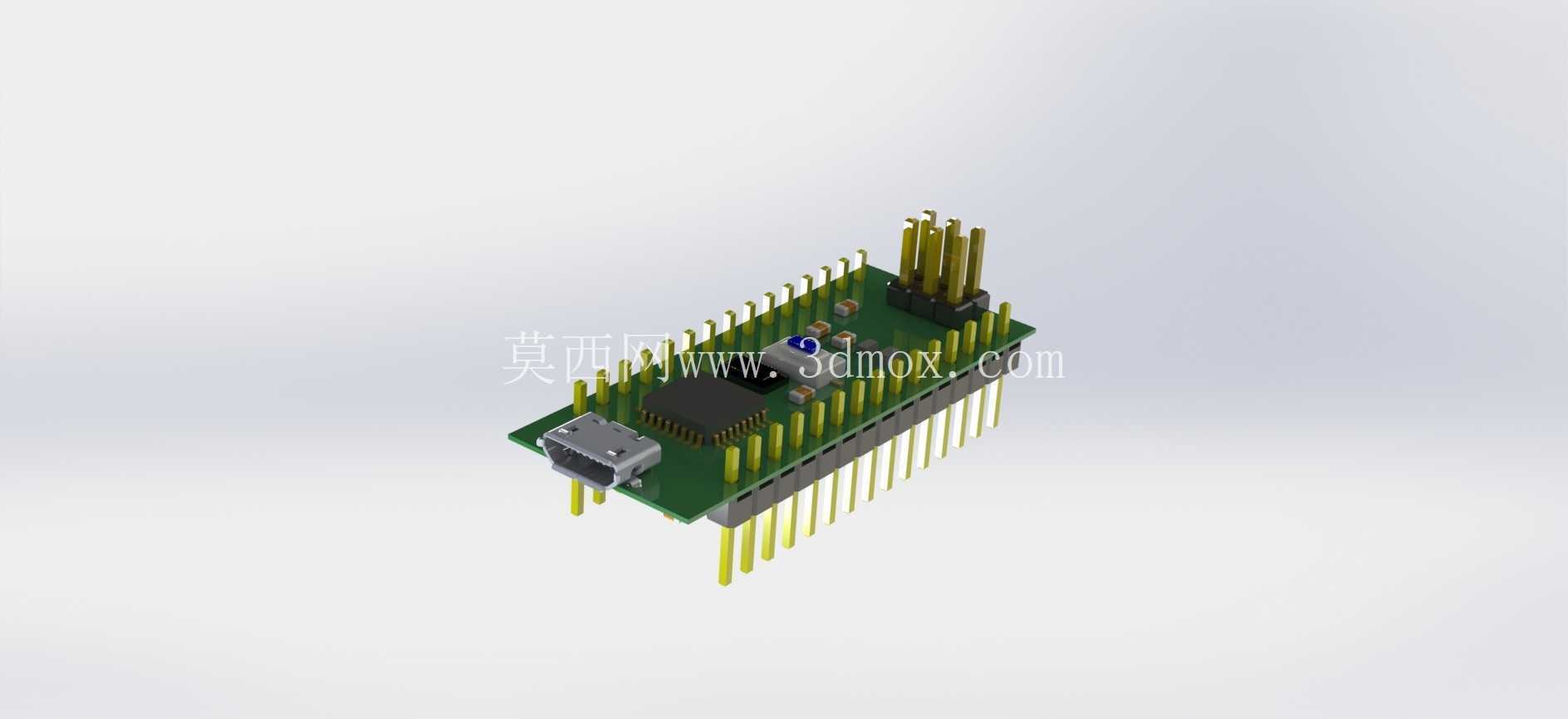

  在嵌入式开发、小型智能设备原型搭建、工业现场简易控制节点部署的场景中,Arduino Nano这类紧凑型微控制器板卡是应用频次极高的核心硬件,本次还原的三维结构完整复现了板卡的全部实体特征,可直接用于设备结构适配、安装空间校核、虚拟装配验证等工程环节。从实际使用场景来看,这类板卡常被集成在小型自动化检测装置、教学实验台架、创客类智能硬件、工业现场简易数据采集节点中,受限于安装空间,多数集成场景不会使用常规尺寸的Uno类板卡,Nano的紧凑尺寸刚好适配狭小的安装腔体,这也是结构设计阶段需要重点考量安装边界的核心原因。从板卡本身的功能特性来看,其板载16个数字IO引脚,可直接对接数字传感器、继电器模块、小型步进电机驱动等外设,同时预留的模拟输入引脚可接入压力、温度、位移等模拟量传感单元,板载的Mini USB接口承担程序烧录与串口通讯功能,无需额外配置编程器即可完成固件下载与调试,板载的电源稳压电路可支持宽范围电压输入,适配多数外接供电场景,复位按键的布局也兼顾了调试时的操作便利性,无需拆解设备外壳即可完成板卡复位操作。

  在设计思路的还原上,建模阶段优先保证了板卡整体轮廓的尺寸精度,PCB板的长宽厚参数完全匹配实物的安装尺寸,两侧排针的间距、引脚伸出长度、排针与板边的距离都严格按照实物测绘数据还原,避免虚拟装配时出现排针与安装座干涉、板卡无法卡入安装槽的问题;板上的核心元件布局也完全参照实物排布,主控芯片的位置、USB接口的突出高度、复位按键的凸起尺寸、电源指示灯的位置都做了精准还原,甚至排针引脚的倒角、USB接口的金属弹片结构、PCB板边缘的工艺倒角都做了细节呈现,确保模型在做装配干涉检查时能完全模拟实物的装配状态。

  从安装边界来看,板卡本身的厚度包含排针引脚的总高度需要重点核算,多数集成场景会将板卡插装在焊接好排母的底座板上,此时排针插入排母的深度、板卡与底座板之间的预留间隙都可以通过该三维模型直接模拟,无需提前采购实物做试装;USB接口的突出方向与高度决定了设备外壳上开口的位置与尺寸,建模时保留了USB接口周围的安装余量,可直接用于外壳开孔的位置定位;两侧排针的引脚间距严格按照2.54mm标准间距制作,可直接匹配通用排母、杜邦线的连接尺寸,在做线束布局模拟时,可直接在模型上对接线束模型,验证线束走向是否会与周边结构件产生干涉。在实际工程应用中,很多结构工程师在做小型智能设备的结构设计时,往往会忽略控制板卡的细节尺寸,导致开模后出现板卡装不进去、接口对位偏移、排针与外壳筋位干涉的问题,这类精准还原的板卡三维模型可以在设计阶段就完成全部的装配校核,大幅减少后期改模的成本;同时在做设备的三维展示、教学演示动画时,该模型也可以直接导入装配体,完整呈现控制板卡在设备内部的安装位置与连接关系。

  不同于通用的简化模型,本次建模没有省略任何影响装配的细节特征,比如排针末端的锥形导向结构,虽然尺寸很小,但在模拟插装过程时可以直观呈现插装的导向路径,避免出现排针对位偏移的误判;PCB板表面的丝印层虽然不影响结构装配,但也做了对应还原,方便在装配调试时快速识别引脚定义,与硬件设计的引脚排布做对应校验;板载的晶振、电容、电阻等小型元件虽然没有做全细节的内部结构还原,但都保留了准确的外形尺寸与安装位置,避免在做紧凑空间装配时,这些小型元件与周边的压线板、固定筋位产生干涉。对于需要做定制化扩展板设计的工程师来说,该模型也可以直接作为底座参考,在其基础上绘制扩展板的PCB外形与排母位置,确保扩展板与Nano板卡对接时完全贴合,不会出现排针对位不准、板间间隙过大或过小的问题。
