壁挂式安防监控摄像头安装结构设计

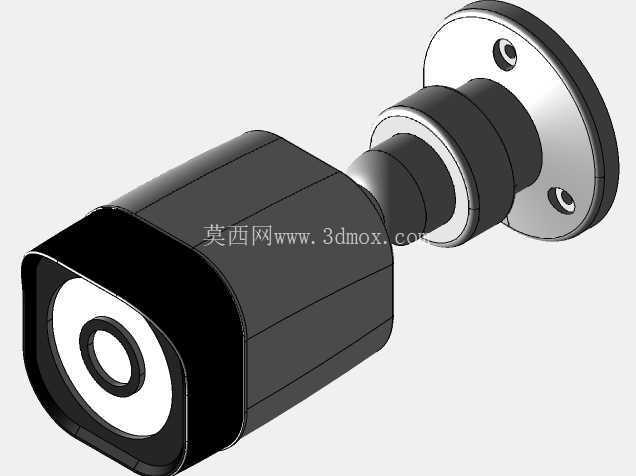

　　这款壁挂式监控摄像头的三维结构设计，首先围绕户外及室内安防点位的实际安装需求展开，在做结构拆分时最先考虑的是安装面的适配性——配套的圆形法兰安装座预留了两个对称的沉头安装孔，孔位间距按照常规墙面膨胀螺栓的通用布设尺寸设定，安装座与镜头主体之间采用多段阶梯式的转接轴结构，每一段阶梯轴之间预留了阻尼转动的配合间隙，能够实现水平方向360度旋转、垂直方向近90度的俯仰角度调整，安装完成后不需要拆卸主体就能完成监控视角的微调，适配走廊、出入口、设备间、厂区周界等不同点位的视角覆盖需求。

　　镜头主体部分采用方中带弧的外壳造型，边角做了小半径的圆角过渡，既避免直角外壳在安装维护时划伤操作人员，也能减少外壳表面积灰的死角，前端镜头圈做了突出于主体平面的阶梯设计，能够在镜头玻璃前方形成一圈遮挡结构，减少侧面直射光线造成的镜头眩光，同时也能在发生意外磕碰时优先接触镜头圈结构，避免直接损伤镜头玻璃。在做内部结构预留时，外壳内部的腔体按照常规民用监控摄像头的PCB板、镜头模组、红外补光灯板的堆叠尺寸做了空间预留，腔体侧壁预留了走线槽位，连接线缆可以从转接轴的中心通孔穿过，直接连通到安装座背面的墙面预埋线管，不会出现线缆外露的情况，既提升了安装后的整洁度，也能避免线缆被外力拉扯损坏或者被鼠类啃咬。

　　安装座与转接轴的配合面做了止口定位结构，调整好角度之后锁紧侧面的紧定螺钉就能完全固定角度，不会因为长期风吹震动出现视角偏移的问题，外壳的上下盖配合采用止口加卡扣的连接方式，不需要额外打螺丝就能实现紧密扣合，后期维护拆开外壳调整内部组件时不需要拆卸整体安装结构，只需要撬开卡扣就能打开上盖，大幅降低后期运维的操作难度。在尺寸边界的设定上，整体安装完成后突出墙面的长度控制在常规监控设备的通用尺寸范围内，不会因为突出过多造成通行剐蹭，主体外壳的横截面尺寸兼顾了内部组件的安装空间和外观的协调性，不会因为体积过大显得突兀，也不会因为体积过小导致内部组件排布拥挤、散热空间不足。

　　转接轴的每一段阶梯直径都经过受力校核，即使在长期承受主体重量、加上户外风力载荷的情况下，也不会出现轴部变形导致的镜头下垂问题，安装座的厚度按照墙面安装的受力要求设定，拧紧安装螺栓时不会出现座体变形断裂的情况。镜头前端的环形装饰圈同时兼顾了红外补光灯的遮光作用，补光灯发出的红外光线不会在镜头玻璃内部形成反光，保证夜间监控的画面清晰度，外壳的所有配合缝隙都预留了防水胶圈的安装槽位，装配胶圈之后能够达到户外使用的基础防水要求，适配半户外的走廊、屋檐下等安装场景，不需要额外加装防水护罩就能满足使用需求。在建模过程中，所有的配合公差都按照注塑件的通用公差标准设定，卡扣的变形量、止口的配合间隙都参考成熟的安防产品结构参数，确保开模生产之后的零件能够顺利装配，不会出现过紧装不上或者过松缝隙过大的问题，安装孔的沉头深度按照常规膨胀螺栓的沉头尺寸设定，螺栓拧紧之后沉头不会突出安装座平面，保证安装座能够完全贴紧墙面，不会出现安装歪斜的情况。
