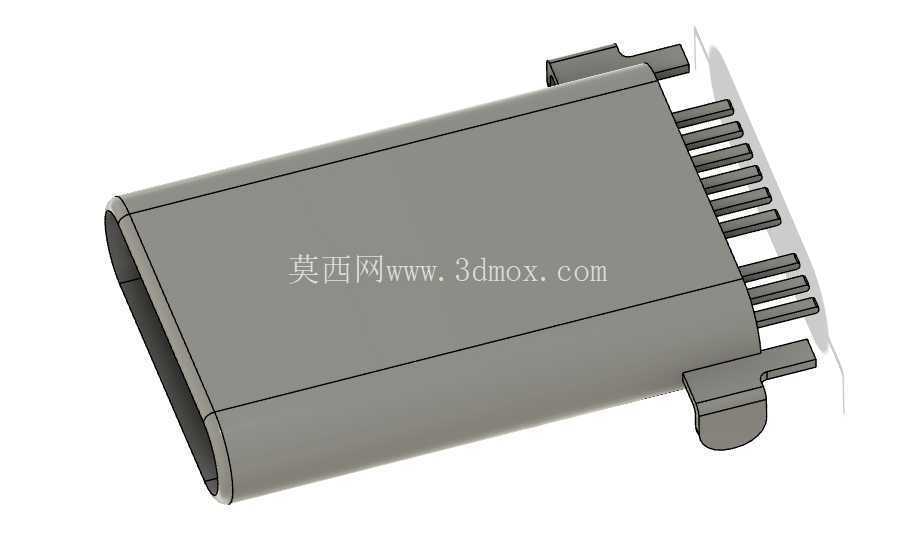

C型公头USB接口连接器结构设计

　　在消费电子、工业控制设备的互连场景中，Type-C接口已经逐步替代传统USB形态成为主流互连方案，这款C型公头连接器的结构设计，完全贴合板端焊接、线缆端接的实际装配需求，从结构公差、安装限位到引脚排布都经过实际装配验证。从实际应用场景来看，这类公头连接器既可以用于直插式设备端接口，也可以集成在线缆端作为充电、数据传输的接插端，覆盖消费电子外设、工业手持终端、车载互连模块等多个领域的互连需求，日常使用中需要承受上千次的插拔循环，同时要保证插合后的接触可靠性，避免出现接触不良、引脚脱焊等常见故障。

　　从功能特性来看，这款公头结构的金属外壳采用一体化拉伸成型的设计思路，外壳侧壁设置有对称的弹性卡扣凸点，与母座插合时可以卡入母座对应的限位槽内，提供足够的插拔保持力，避免日常使用中受外力拉扯出现松脱。接触引脚采用双排对称排布，引脚间距严格遵循Type-C接口规范，每个引脚的伸出长度做了差异化设计，保证插合过程中接地引脚先接触、信号引脚后接触，避免热插拔过程中出现信号浪涌损坏后端电路。引脚根部设计有台阶式限位结构，焊接到PCB板时可以精准控制插入深度，避免引脚过深顶坏板端焊盘或者插入深度不足导致焊接虚接。

　　设计过程中优先考虑了装配工艺的可行性，金属外壳与内部绝缘基座的配合采用过盈卡扣结构，不需要额外点胶或者铆接工序，装配时直接将绝缘基座压入金属外壳即可完成固定，外壳尾部设置有两个对称的定位凸耳，焊接到PCB板时可以插入板上对应的定位孔内，过波峰焊或者回流焊时不会出现偏移，保证引脚与焊盘的对位精度。绝缘基座采用耐高温工程塑料材质，可以承受无铅回流焊的高温环境，不会出现高温变形导致引脚移位的问题，基座上的引脚卡槽设计有防呆结构，引脚装配时不会出现装反、错位的情况，降低生产过程中的不良率。

　　从安装边界尺寸来看，这款公头的整体外径控制在标准Type-C公头的规范尺寸范围内，插合端的导向段做了15度的倒角处理，插合时可以自动导正，即使存在小幅的对位偏差也能顺利插入母座，不会出现插头顶坏母座接触弹片的问题。公头外露段的长度适配常规的外壳开孔尺寸，设备外壳开孔只需要按照公头外形预留0.1mm的单边间隙即可，不需要额外做复杂的避让结构。尾部引脚的伸出长度适配1.6mm厚度的常规PCB板，焊接后引脚不会突出板底过多，避免影响板底其他元器件的布局。金属外壳的壁厚经过反复验证，既保证了足够的结构强度，受外力挤压时不会出现变形塌陷挤压内部引脚，也不会因为壁厚过大导致整体尺寸超标。

　　在实际选型使用时，这款公头结构可以直接适配标准Type-C母座，不需要额外调整接口位置，对于需要做防水设计的设备，只需要在公头根部增加一圈密封硅胶圈即可实现IP67级别的防护，不需要改动公头本身的主体结构。日常维护中如果出现公头磨损，只需要拆除焊接点即可更换，不需要改动周边的结构件，维修替换成本较低。对于结构设计从业者来说，这款模型的公差配合、卡扣设计、引脚排布都可以作为Type-C接口设计的参考，尤其是外壳与绝缘基座的配合方式、引脚的限位结构，都经过实际量产验证，可以直接复用在同类接口的设计中，减少反复试错的成本。
