8针ATX板载电源连接器结构设计

　　在台式计算机主板、工业控制板卡、大功率扩展外设的供电链路设计中，板载电源连接器是承载大电流传输、保障供电稳定性的核心互联元件，本次呈现的8针ATX电源连接器，正是针对板端直插供电场景开发的标准化互联结构。不同于常规低压信号连接器，这类电源连接器需要同时兼顾载流能力、插拔可靠性、板端焊接牢固度以及防呆适配性，避免错插导致的板卡烧毁、接触不良引发的供电压降异常等工程问题。从实际应用场景来看，这类8针ATX连接器常被用于主板CPU辅助供电、中高端显卡额外供电、工业控制板卡的大功率模块供电环节，单针载流能力需要满足常规大电流供电需求，接触电阻控制在毫欧级，避免长时间大电流负载下出现接插件温升过高的问题。

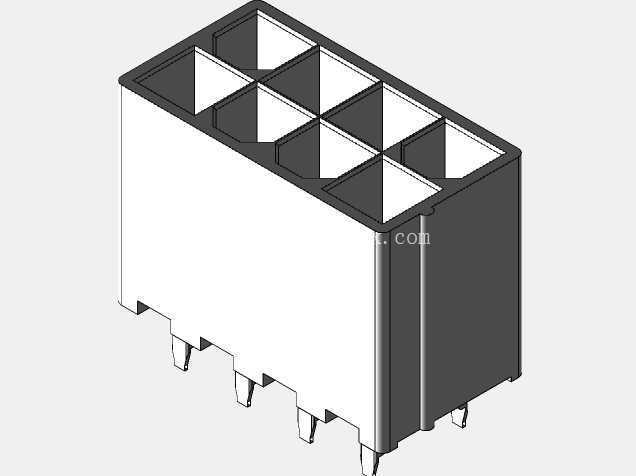

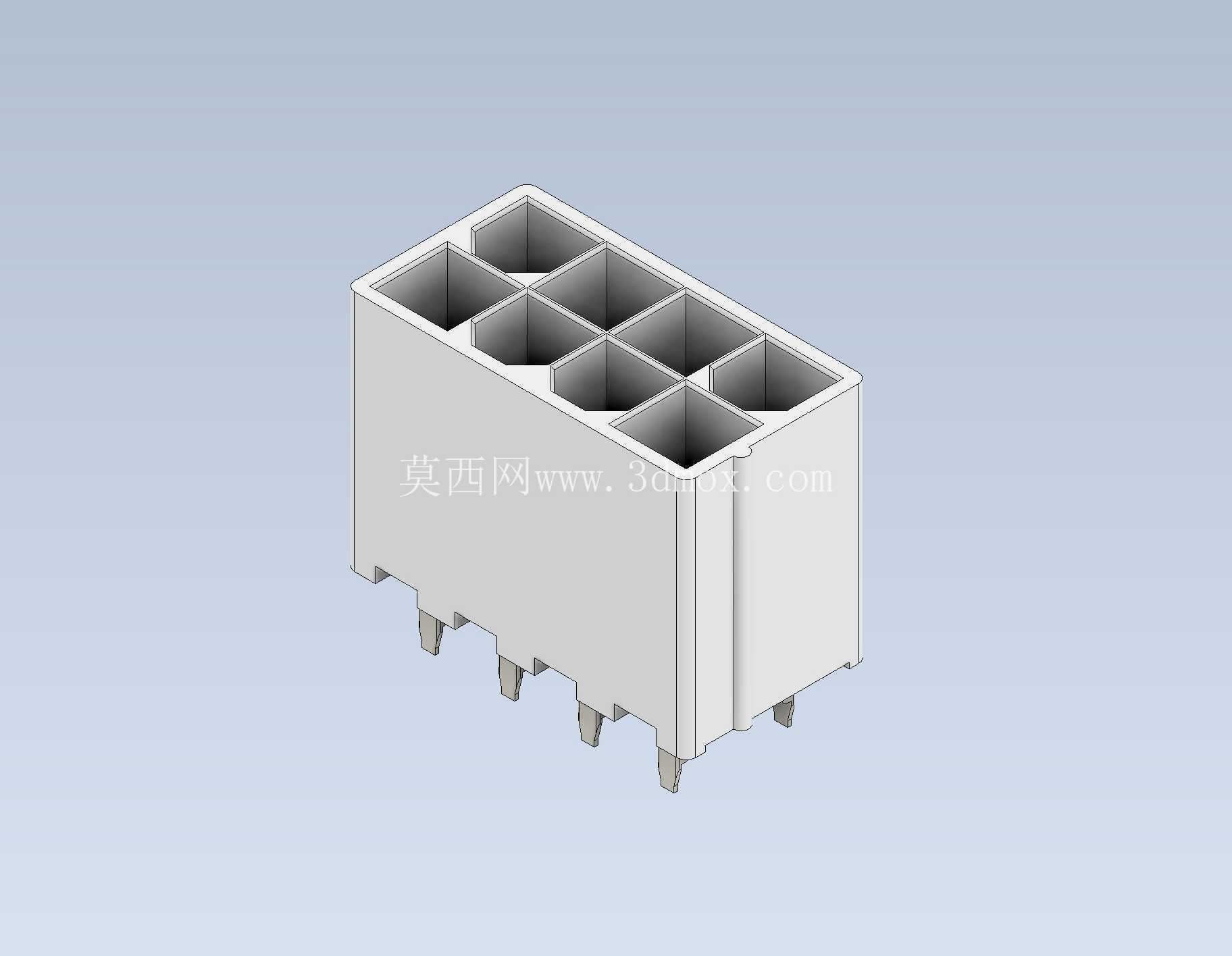

　　从结构设计思路来看，该连接器采用塑壳隔离分腔设计，8个接触端子被分隔为两排共8个独立腔室，每个腔室对应一个独立的插针位，腔室之间的隔离筋既可以避免相邻端子之间出现电弧爬电风险，也能在公头插入时起到导向定位作用，防止插针歪斜导致的接触失效。塑壳主体采用耐高温绝缘工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现壳体变形、端子移位的问题，适配常规PCB板的自动化焊接工艺要求。连接器底部伸出的直插式焊针，长度与直径经过匹配设计，既能够穿过PCB板对应的安装孔完成波峰焊接，也预留了足够的焊锡浸润空间，保障焊盘位置的焊接强度，避免设备运输、多次插拔过程中出现焊盘脱落、连接器松动的问题。

　　在安装边界与外形尺寸方面，该连接器的塑壳外形为规整长方体结构，两排端子的孔位间距符合ATX供电接口的通用标准，能够与市面上标准的8针ATX电源公头实现完全适配，插拔力控制在合理区间，既不会因为插拔力过小导致接触松动、供电中断，也不会因为插拔力过大导致用户安装困难、板卡受力变形。连接器两侧设置有导向与限位结构，公头插入时会沿着塑壳侧边的导向槽滑入，插到底部后会与塑壳的限位台阶贴合，避免公头过度插入导致端子变形。塑壳底部与PCB板贴合的位置设计有平整的安装基准面，焊接时连接器能够平稳贴放在PCB表面，不会出现歪斜、浮高的问题，保障所有焊针都能顺利插入对应的板孔。

　　从功能特性上看，每个接触端子采用弹性铜材基底搭配表面镀层设计，既保障端子的弹性接触力，让公母端子配合时能够保持足够的接触压力，降低接触电阻，镀层也能提升端子的抗氧化能力，延长连接器的使用寿命，避免长期使用后出现接触氧化、供电不稳定的问题。连接器的分腔结构还能实现不同供电定义的物理隔离，通常8针ATX接口会分为多组12V供电与接地回路，分腔设计可以让不同回路之间保持足够的绝缘距离，满足安规设计要求，避免高压差回路之间出现绝缘击穿风险。在实际选型应用中，这类连接器需要匹配PCB板上的开孔位置、焊盘尺寸进行布局，布局时需要在连接器外侧预留足够的插拔操作空间，方便用户在整机装配时完成电源线的插拔操作，同时要避开板上其他高大元件的安装位置，防止出现装配干涉。
