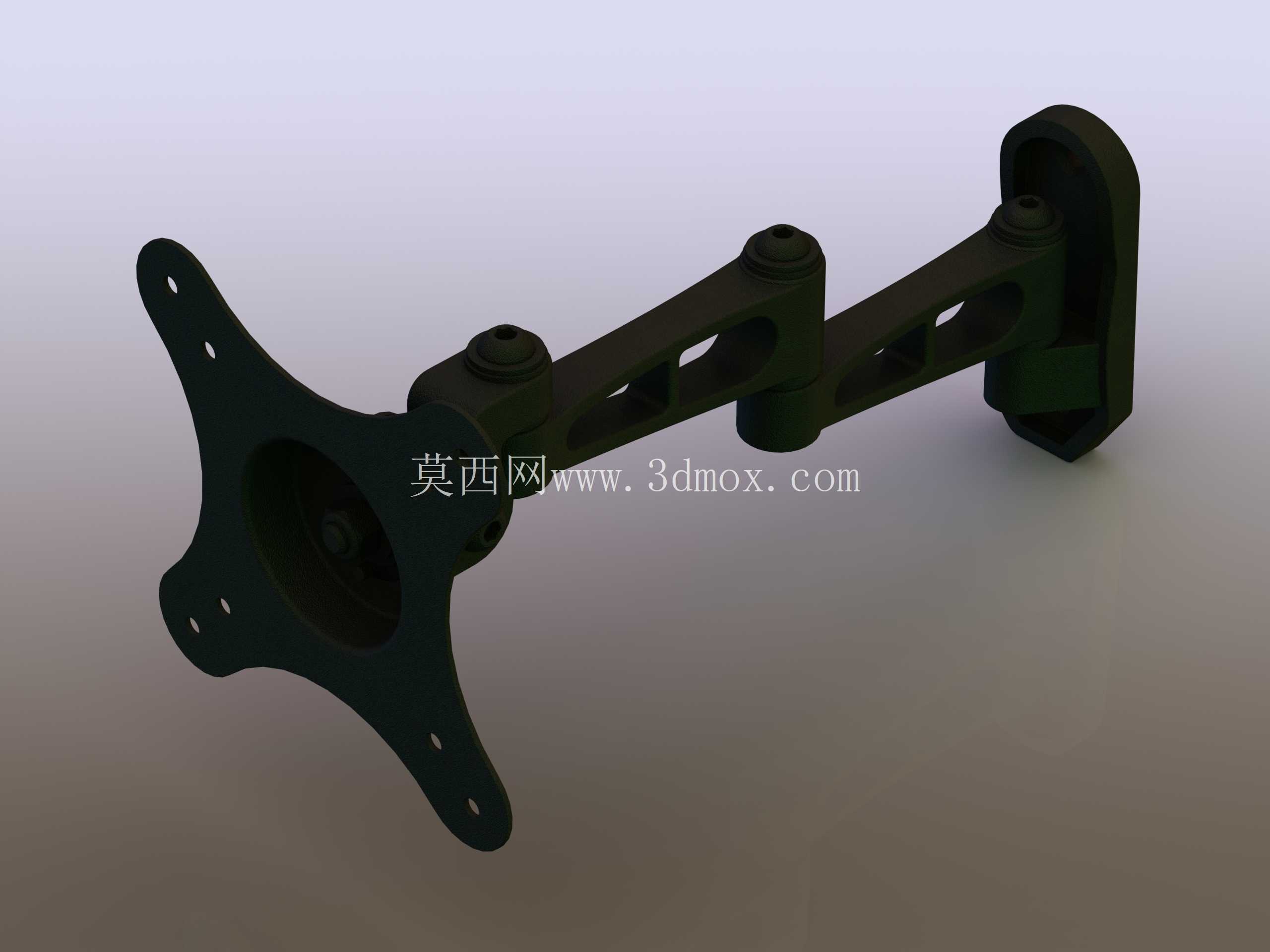

壁挂式可旋转调节显示器安装支架

　　在工业工作站、设备操作工位、监控调度台这类场景里，显示器的安装固定从来不是随便拧个架子就能解决的事——操作人员的坐姿、站姿切换，不同工位的观察视角差，设备旁的操作避让空间，甚至后期维护时的接线操作空间，都对安装支架的调节能力、结构强度有明确要求。这款壁挂安装的显示器支架，就是针对这类墙面固定的显示终端安装需求设计的，从结构逻辑到尺寸边界，都贴合工业现场的实际使用习惯。

　　先从安装边界说起，这款支架整体展开后的最大宽度为125mm，伸展后离墙的最大长度为275mm，收拢状态下的垂直高度为164mm，安装前只要确认墙面固定点位周边300mm范围内无突出的管线、设备棱角，就能满足安装的空间要求。墙面固定端采用的是一体式壁挂底座，底座上的安装孔位做了长圆孔设计，实际打膨胀螺栓固定时，可以允许±3mm的孔位偏差，不用在现场反复扩孔调整，对安装施工的容错度更高。和墙面接触的底座背面预留了2mm的沉槽，用来粘贴橡胶减震垫，避免支架和硬质墙面直接硬接触，设备运行产生的微振动不会顺着支架传递到墙面产生异响，也能防止墙面漆面被支架底座磨花。

　　支架的臂身采用了两段式铰接结构，两个旋转关节都带阻尼调节结构，不是那种松垮的无阻尼转轴——毕竟工业现场的显示器很多是带触控功能的，操作人员点按屏幕的时候，如果支架阻尼不够，屏幕会跟着点按的力道往后晃，根本没法正常操作。两个关节的阻尼都可以通过侧面的内六角螺丝单独调节，靠近墙面的底座关节负责大角度的水平方向旋转，靠近屏幕的臂端关节负责屏幕的俯仰和小范围角度调整，整体可以实现±90度的旋转调节范围，不管操作人员是站在支架正前方，还是侧方45度位置操作设备，都能把屏幕转到正对视线的角度，不用歪着脖子看屏幕，长时间操作也不容易产生视觉疲劳。

　　屏幕安装端采用的是标准VESA孔位的安装板，四个固定孔位对应常规小尺寸显示器、工业触控屏的安装孔距，安装板上做了四个葫芦形的挂孔，装屏幕的时候可以先把螺丝拧在屏幕背面，不用完全拧下来，对准挂孔挂上去之后再拧紧侧面的紧定螺丝，一个人就能完成屏幕安装，不用一直托着沉重的屏幕拧螺丝，对单人安装作业非常友好。臂身的结构做了镂空的加强筋设计，不是实心的厚重结构，在保证整体结构刚性的前提下尽可能减轻自重，整体最大可以承载15kg的显示设备，覆盖了从15寸到27寸的常规工业显示器、触控屏的重量范围，不会因为负载过重出现臂身下垂、关节锁不住的问题。

　　走线的细节也考虑到了工业现场的整洁需求，两段臂身的侧面都预留了内嵌式的走线槽，显示器的电源线、信号线可以顺着臂身藏在槽里，用卡扣固定之后不会有明线露在外面，既避免现场走动的时候勾到线缆把屏幕拽下来，也能让工位整体看起来更整洁，不会有线缆杂乱缠绕的问题。关节处的走线位置做了圆弧过渡，不会在旋转支架的时候把线缆磨破，哪怕长期反复调节旋转角度，线缆也不会因为弯折、摩擦出现外皮破损的情况，减少后期的线路维护工作量。

　　从设计逻辑上看，这款支架没有做多余的花哨功能，所有结构都围绕墙面固定、角度可调、安装便捷、承载可靠这几个核心需求展开，没有为了追求多功能增加不必要的活动结构，毕竟工业场景下的配件，可靠性永远是第一位的，活动结构越多，后期出现松动、故障的概率就越高。这种两段式的结构刚好平衡了调节范围和结构稳定性，比单段式支架的调节范围更大，比三段以上多段支架的结构刚性更好，不会出现屏幕晃动感强的问题。

　　实际选型的时候，只要确认安装墙面是实心墙或者能承重的安装立柱，屏幕重量在15kg以内，安装孔位符合标准VESA孔距，就可以选用这款支架，不管是生产车间的设备操作工位、监控室的调度台墙面安装，还是实验室的仪器配套显示终端固定，都能满足使用需求。安装完成后可以根据操作人员的实际使用习惯，调整两个关节的阻尼力度，经常调节的工位可以把阻尼调得稍轻一点，方便随时转动角度；固定角度使用的工位可以把阻尼锁死，避免屏幕被误碰移位。
