便携式USB-C接口触控显示终端结构

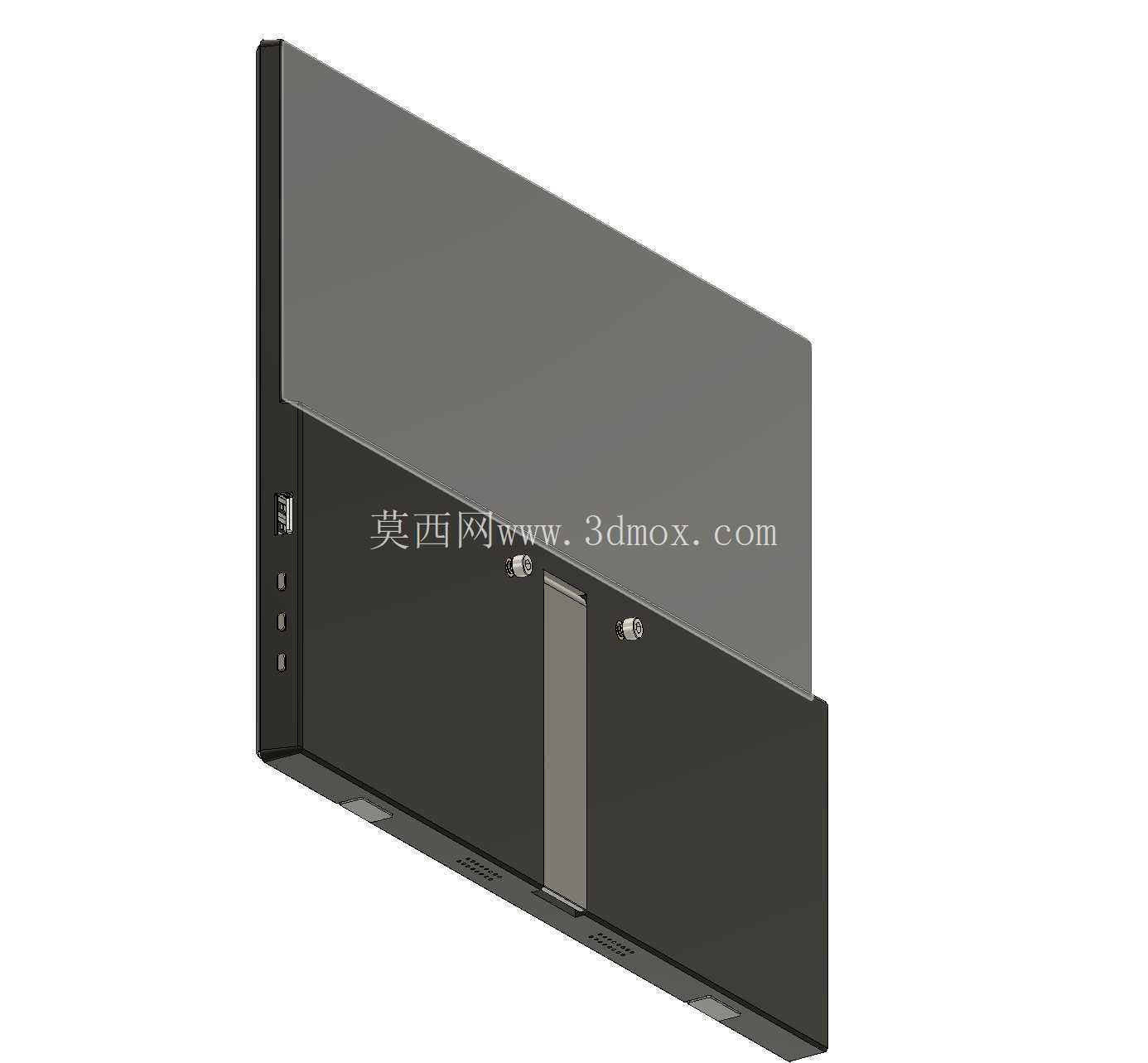

　　这款便携触控显示终端的结构设计，核心围绕外场作业、临时工位搭建、移动设备扩展的实际使用需求展开，在做结构建模时首先要考虑的就是不同场景下的安装适配边界——很多现场调试人员不会专门配备显示器支架，设备背面预留了标准VESA螺孔位，同时壳体下边缘做了15度仰角的一体式支撑脚，不需要额外配件就能直接放置在设备机柜顶面、工具箱盖、甚至是笔记本电脑旁的狭小台面上，支撑脚的阻尼结构做了隐藏式设计，不会突出壳体背面影响壁挂安装的贴合度。

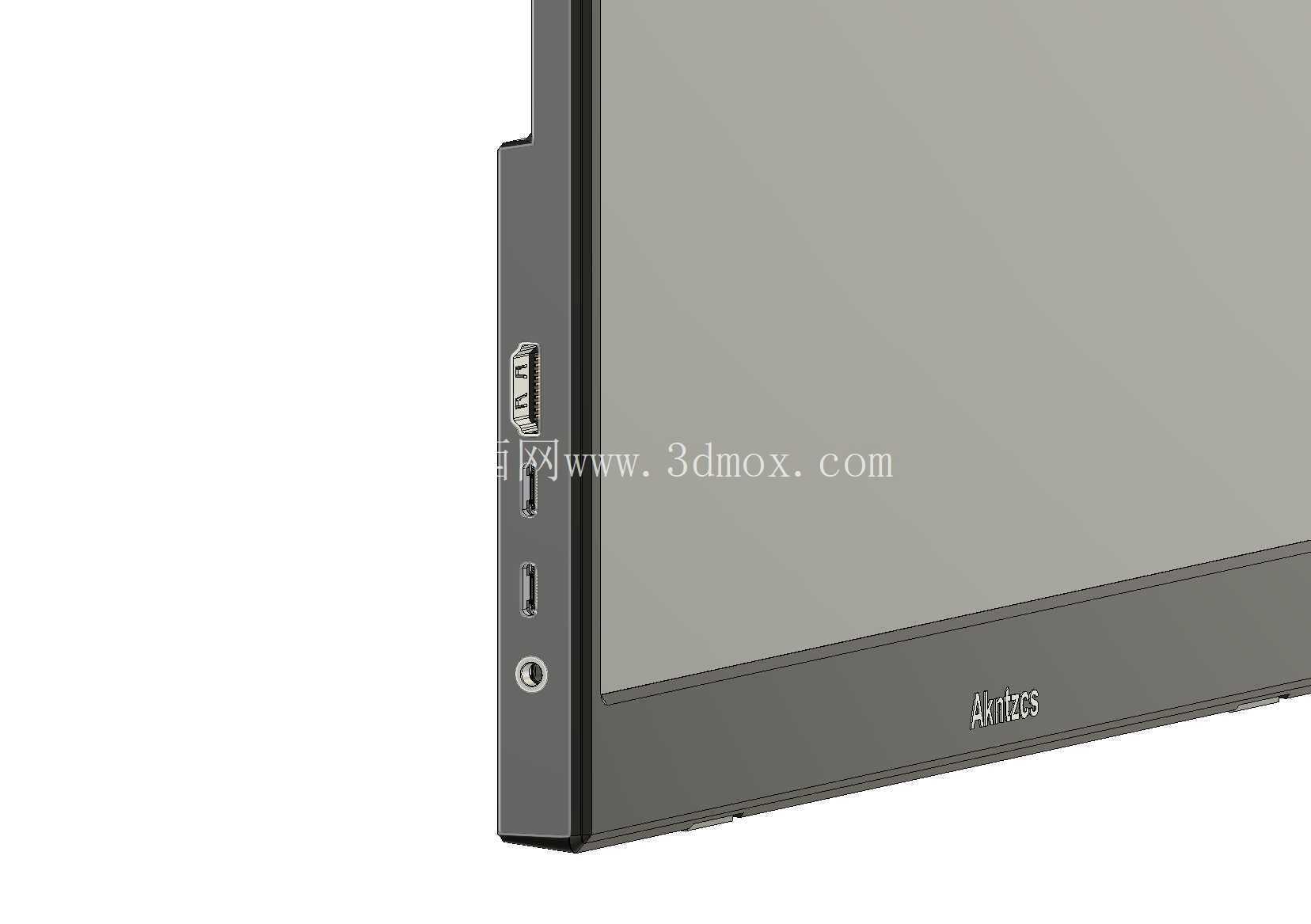

　　从接口布局来看，全功能USB-C接口设置在设备右侧面靠下位置，这个位置的选择是经过实际走线验证的：外场调试时连接工控板、开发板的线材大多从设备下方走线，接口靠下布置可以避免线材弯折半径过小导致的接触不良，同时侧面接口不会像背面接口那样在壁挂安装时被墙面挡住，不需要预留额外的走线凹槽就能顺利插拔线材。除了核心的USB-C接口，侧面还预留了功能按键的安装位，按键做了内凹设计，避免设备放在包内携带时被误触，按键的触发行程设置在1.2mm，戴薄劳保手套操作也能清晰感知触发反馈，适配工业现场的操作习惯。

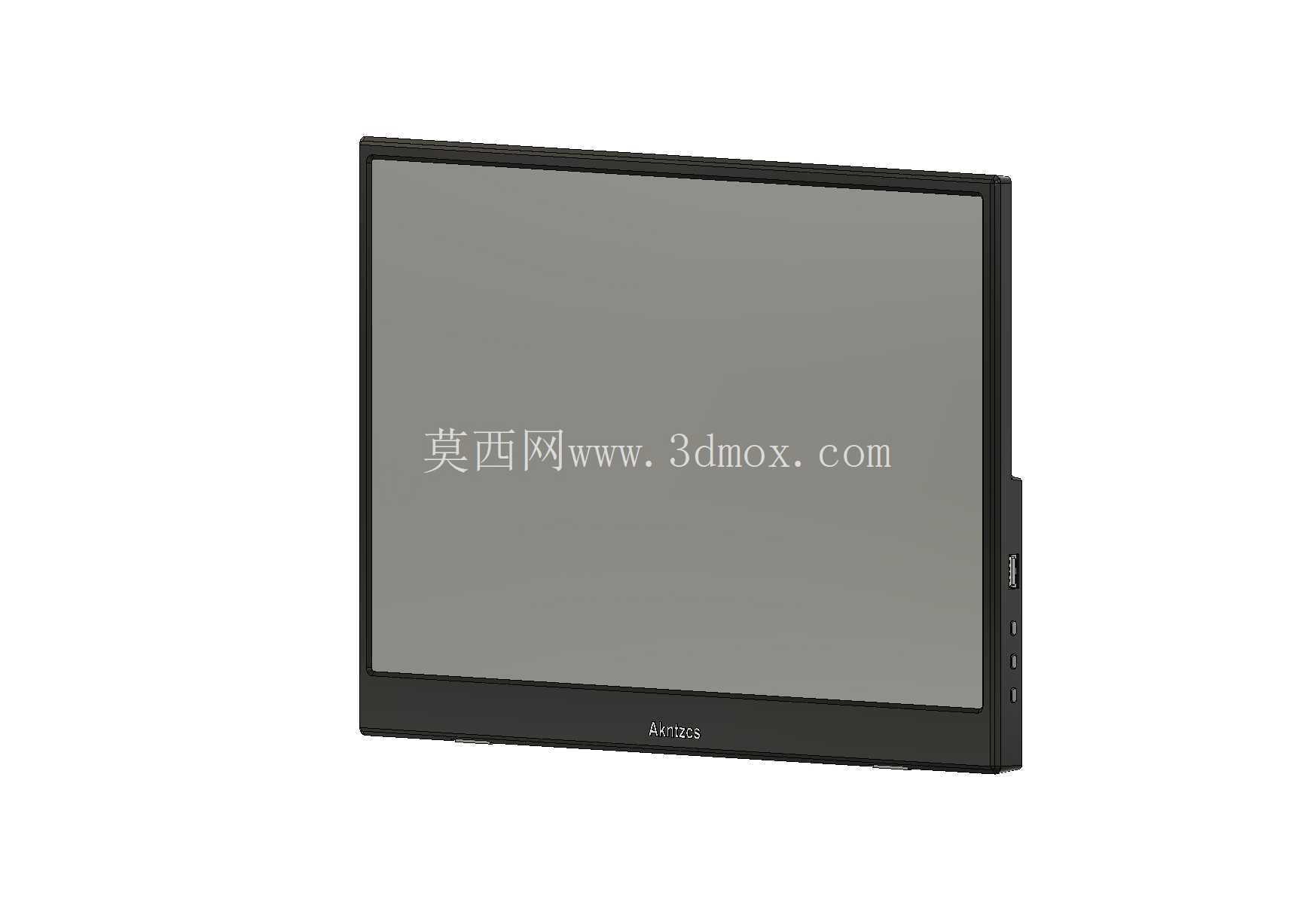

　　屏幕部分的结构做了窄边框处理，但边框宽度没有一味追求视觉上的极窄，上、左、右三边保留了8mm的宽度，下边框因为要放置驱动板卡做了18mm的宽度，这个宽度刚好能让单手握持设备边缘的时候手指不会碰到触控区域，避免误触。屏幕表面的保护玻璃和壳体之间做了0.3mm的台阶差，既可以避免玻璃边缘直接磕碰受力，也能在贴附屏幕保护膜的时候有定位基准，不会出现贴歪翘边的问题。壳体的边角做了R5的圆角过渡，所有拼接缝都设置在侧面非直视面，正面看不到明显的拼接缝隙，同时拼接缝处做了错位挡边结构，少量泼溅的液体不会直接顺着缝隙流入内部电路区域，满足临时户外使用的基础防护需求。

　　内部结构的排布上，驱动板卡放置在下边框的腔体内，和屏幕面板之间预留了2mm的空气间隙，避免板卡工作时的热量直接传导到屏幕局部导致显示不均，USB-C接口的固定座做了金属加强筋和壳体骨架连接，频繁插拔线材的时候不会出现接口松动的问题。触控层和显示面板之间采用全贴合的结构预留位，建模时考虑了不同贴合工艺的公差带，不管是采用OCA光学胶全贴合还是框贴方案，都能适配对应的安装尺寸，不会出现装配干涉。设备的整体厚度控制在12mm，这个厚度是平衡了内部板卡安装空间、结构强度和便携性的结果——太薄的话壳体侧壁的强度不足，放在包里被挤压容易出现变形顶坏屏幕的问题，12mm的厚度配合PC+ABS的壳体材质，侧边施加100N的挤压力也不会出现明显形变，能满足日常携带的强度要求。

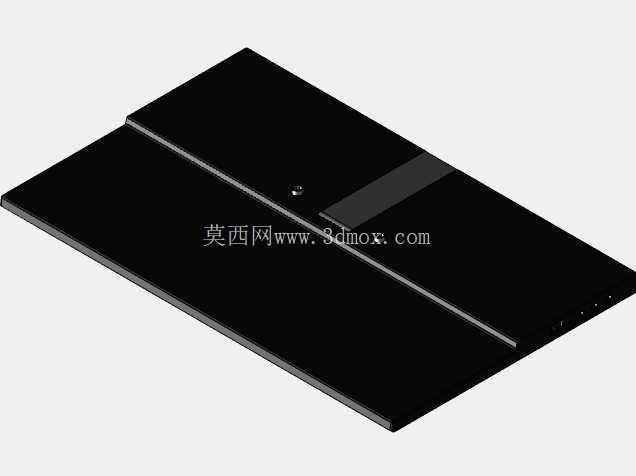

　　在实际应用场景中，这类设备常被用于工业设备的现场调试、移动工作站的副屏扩展、嵌入式设备的临时显示终端，建模时特意考虑了和不同安装配件的适配性：背面的支撑脚可以完全收平，收平后背面是完整的平面，既可以吸附在磁性安装座上用于设备旁的临时固定，也可以搭配悬臂支架安装在设备操作位旁，安装孔位的位置避开了内部板卡的走线区域，安装螺丝的长度控制在4mm以内，不会顶到内部的电路元件。设备的重量分布做了居中处理，重心落在屏幕几何中心偏下10mm的位置，不管是手持移动还是放置在台面上，都不会出现头重脚轻容易倾倒的问题。下边框处的品牌标识区域做了下沉式的凹槽设计，后续可以根据不同的应用场景丝印对应的标识，不需要重新修改壳体模具，适配不同行业客户的定制需求。
