英标插头接地插脚修复固定配件设计

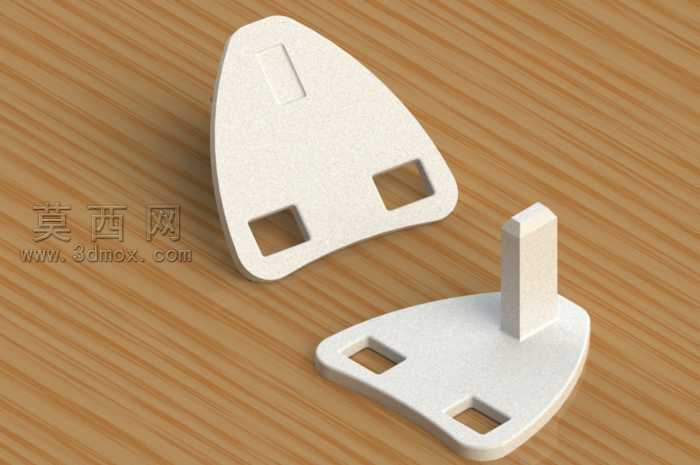

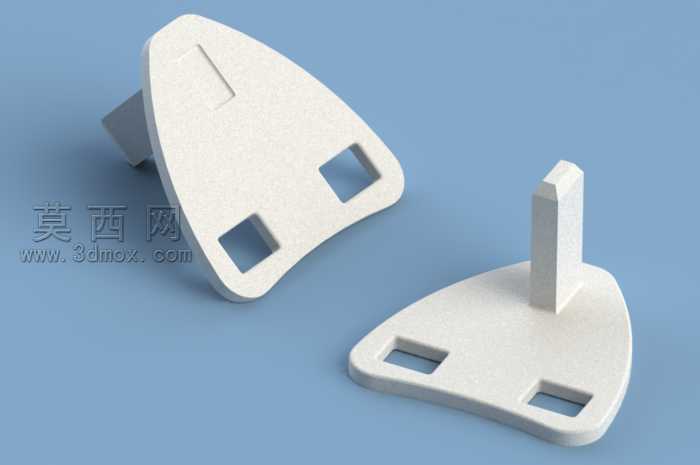

本作品为适配英标制式插头的接地插脚修复固定配件，整体采用三角流线型外观设计，建模阶段以英标插头的标准接地插脚尺寸为核心基准，先通过草图绘制出适配插头端面的三角轮廓，对轮廓边缘做R2.5的圆角过渡处理，避免尖锐边角在使用过程中划伤插头外壳或是使用者手部。主体结构分为两个功能区域，其一为与插头本体贴合的固定基座，基座上开设两个对称的矩形镂空卡槽，建模时精准匹配英标插头原有接地插脚根部的卡位尺寸，确保配件安装后可以与插头端面完全贴合，不会出现松动移位的问题；其二为垂直于基座设置的接地插脚替代柱，插脚柱的截面尺寸、伸出长度完全符合BS1363英标插头的接地插脚规范，建模时对插脚柱的顶端做了微小的倒角处理，既可以保证插脚能够顺畅插入墙面插座的接地孔位，也能避免长期插拔过程中孔位内部的金属弹片被尖锐边角刮损。材质设定上选用适合FDM3D打印的PLA工程塑料材质，渲染时赋予模型哑光米白色的质感表现，模拟实际3D打印成品的表面肌理，同时通过光影调整突出基座与插脚柱衔接位置的加强结构，该衔接处做了0.8mm的加厚过渡处理，能够大幅提升插脚柱的抗弯折强度，避免日常插拔过程中出现受力断裂的问题。设计思路围绕旅行场景下的应急使用需求展开，针对英标插头接地插脚多为塑料材质、收纳时极易受力折断的痛点，这款配件无需复杂的粘接或是螺丝固定，仅需将原有断裂的插脚残根清理平整后，把配件的卡槽对准插头对应卡位卡入即可完成安装，整体结构简单可靠，建模时将整体壁厚控制在2mm，既保证了结构强度，也能最大程度减少3D打印的耗材消耗与打印时长，普通桌面级3D打印机仅需二十余分钟即可完成制作，能够满足出行过程中的快速应急修复需求，让损坏接地插脚的英标插头可以恢复正常使用，避免因插头损坏导致充电设备无法使用的尴尬情况。
