Streamdeck Plus自定义垂直安装控制台结构

　　在直播导播、内容创作、工业设备快捷控制这类场景里，操作人员往往需要在不打断主操作流程的前提下，快速触发预设指令、切换参数档位，这类需求催生了带自定义按键与实体旋钮的桌面控制终端，本次建模的Streamdeck Plus类控制终端结构，就是针对这类快捷操作场景做的实体结构还原，重点适配垂直安装的使用需求，方便用户在桌面支架、设备机柜侧装位等场景下固定使用。

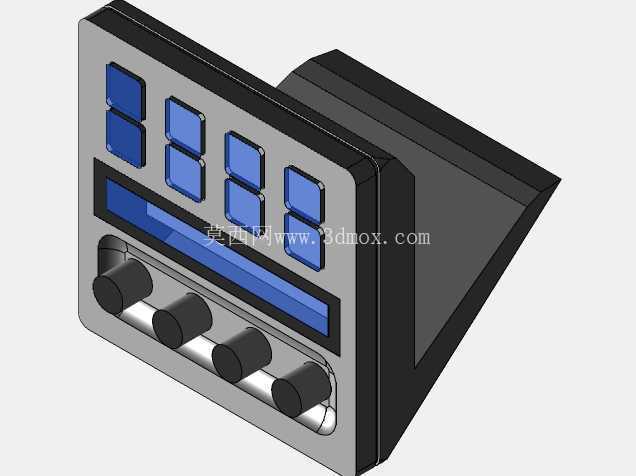

　　从实际使用逻辑出发，这类控制终端的核心交互区域分为三个部分：上部的8个自定义物理按键，采用2行4列的排布逻辑，每个按键对应独立的触发点位，按键表面预留了足够的标识粘贴或自定义键帽安装空间，按键之间的间隙控制在3mm左右，既避免相邻按键误触，也不会让整体面板尺寸过于冗余。按键下方设置了一条长条形的状态显示区域，可用于反馈当前触发的功能状态、参数数值，显示区域做了内凹1mm的沉台设计，避免日常使用中剐蹭刮花显示面。最下方的4个实体旋钮，采用等间距排布，每个旋钮对应独立的旋转编码与按压触发结构，旋钮突出面板表面8mm，方便操作人员盲操作时快速定位，旋钮边缘做了细密的防滑齿纹，旋转时的阻尼感适配参数微调的操作需求，不会出现过松跳档或者过紧拧动费力的问题。

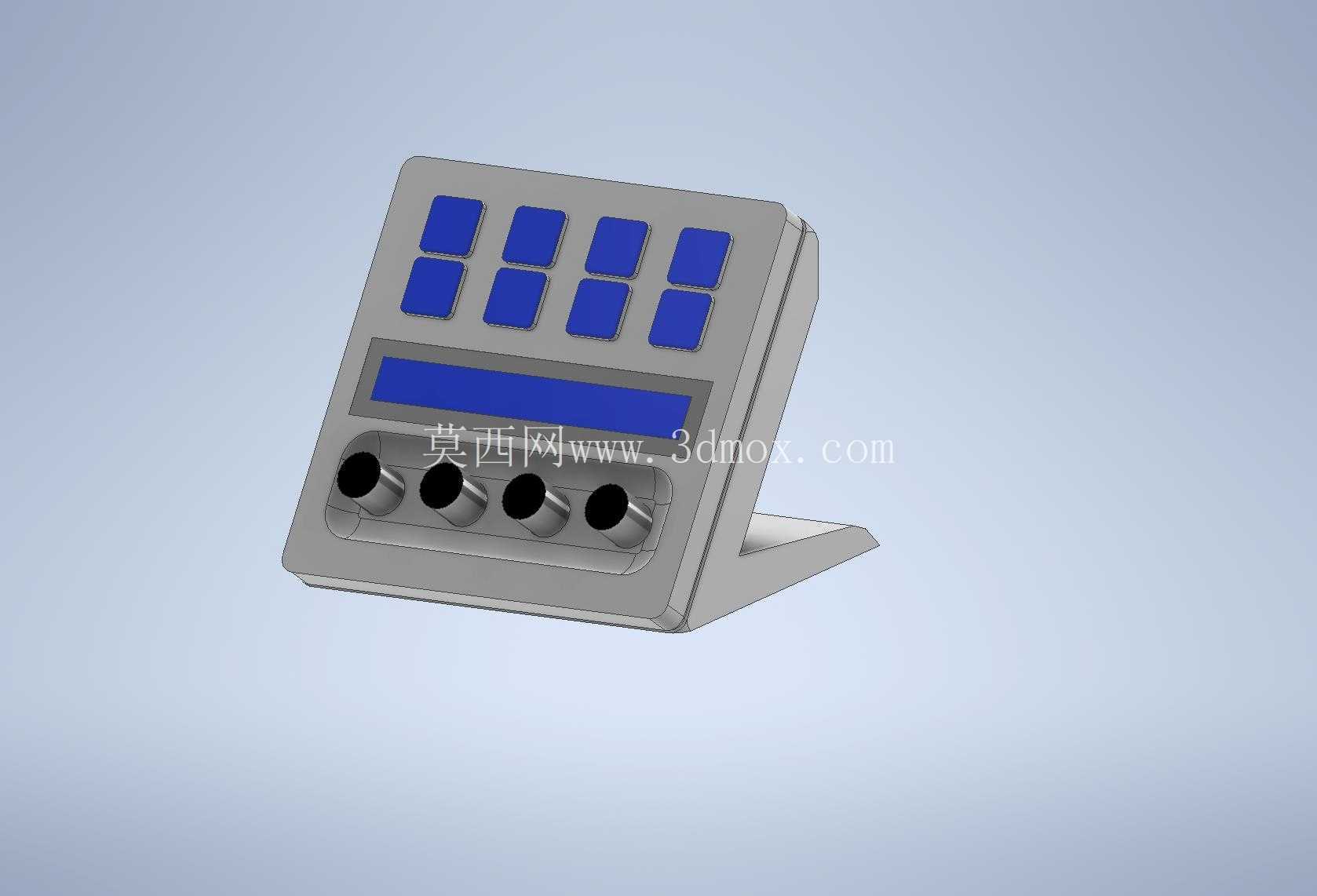

　　整个壳体采用倾斜式的支撑结构，底座与操作面板之间的夹角设置为110度，这个角度是经过桌面坐姿操作视线测算得出的，操作人员坐在常规高度的办公椅上，视线自然下垂即可正对操作面板，不需要刻意低头或者抬手调整视角，长时间操作也不会产生颈部疲劳。壳体的壁厚统一设置为2mm，兼顾结构强度与轻量化需求，边角位置全部做了R2的圆角过渡，既避免注塑生产时的应力集中问题，也不会在使用过程中划伤操作人员的手部。底座部分做了加宽处理，前后方向的支撑宽度达到45mm，放置在光滑桌面时不会因为按压按键或者拧动旋钮出现侧翻、滑移的问题，底座底部预留了1mm厚度的防滑胶条安装槽，用户可以自行粘贴橡胶防滑垫进一步提升放置稳定性。

　　考虑到很多用户有垂直安装的需求，比如将控制终端固定在显示器侧边、桌面支架悬臂、机柜操作面板上，建模时特意在壳体背部预留了标准的VESA 75安装孔位，孔位周围做了局部加厚到3mm的加强筋结构，保证螺丝锁附后不会出现壳体开裂的问题，安装孔位的沉台深度适配M4螺丝的安装尺寸，锁附后螺丝头不会突出壳体表面影响美观。同时背部还预留了走线槽位，设备的连接线可以顺着走线槽规整排布，不会出现线材凌乱弯折影响使用寿命的问题。

　　建模过程中所有尺寸均基于实际手工测量的实体设备还原，虽然没有参考官方的公开尺寸图纸，但每个交互区域的相对位置、操作空间预留都完全符合实际使用的人机工程要求，比如按键的按压力度对应的键帽活动行程预留了2mm，旋钮的旋转空间预留了足够的手指操作间隙，不会出现拧动旋钮时碰到相邻按键或者面板边缘的问题。壳体的内部结构预留了电路板、按键微动、旋转编码器的安装位，内部的支撑筋位按照电路板的实际尺寸做了定位柱设计，组装时可以直接将电路板卡在定位柱上，不需要额外做定位调整，装配效率更高。

　　从结构设计的合理性角度看，这个模型的拆分逻辑也符合量产产品的装配要求，壳体分为上盖、底座两个主要部分，采用卡扣加螺丝的固定方式，卡扣分布在壳体的四个侧边，螺丝隐藏在底部的防滑胶条下方，既保证装配后的结构紧密性，也不会让螺丝外露影响外观质感。所有的拔模斜度统一设置为1.5度，适配注塑生产的工艺要求，不会出现脱模困难的问题，壁厚均匀性控制在±0.2mm以内，避免注塑时出现缩痕、缺胶等外观缺陷。

　　针对不同的安装场景，这个结构除了桌面放置、VESA孔位安装之外，还可以在底座部分加装磁吸片，吸附在铁质的设备机柜、桌面置物架表面，拓展更多的安装使用场景。操作面板的倾斜角度也可以根据用户的实际使用需求做调整，比如需要更陡的操作角度时，可以更换不同角度的支撑底座，模型的接口位置做了通用化设计，更换底座不需要改动上半部分的操作面板结构，具备很好的拓展性。
