圆端矩形红发红光直插LED灯珠结构

　　在工业控制设备的状态指示面板、消费电子的信号提示模块、小型仪器仪表的功能标识区，这类圆端矩形封装的直插LED是应用频次极高的基础电子元器件，很多刚接触结构选型的工程师容易忽略它的安装边界细节，导致PCB开孔、面板预留位出现干涉问题，实际建模时需要把封装的每一处尺寸公差都考虑到位。

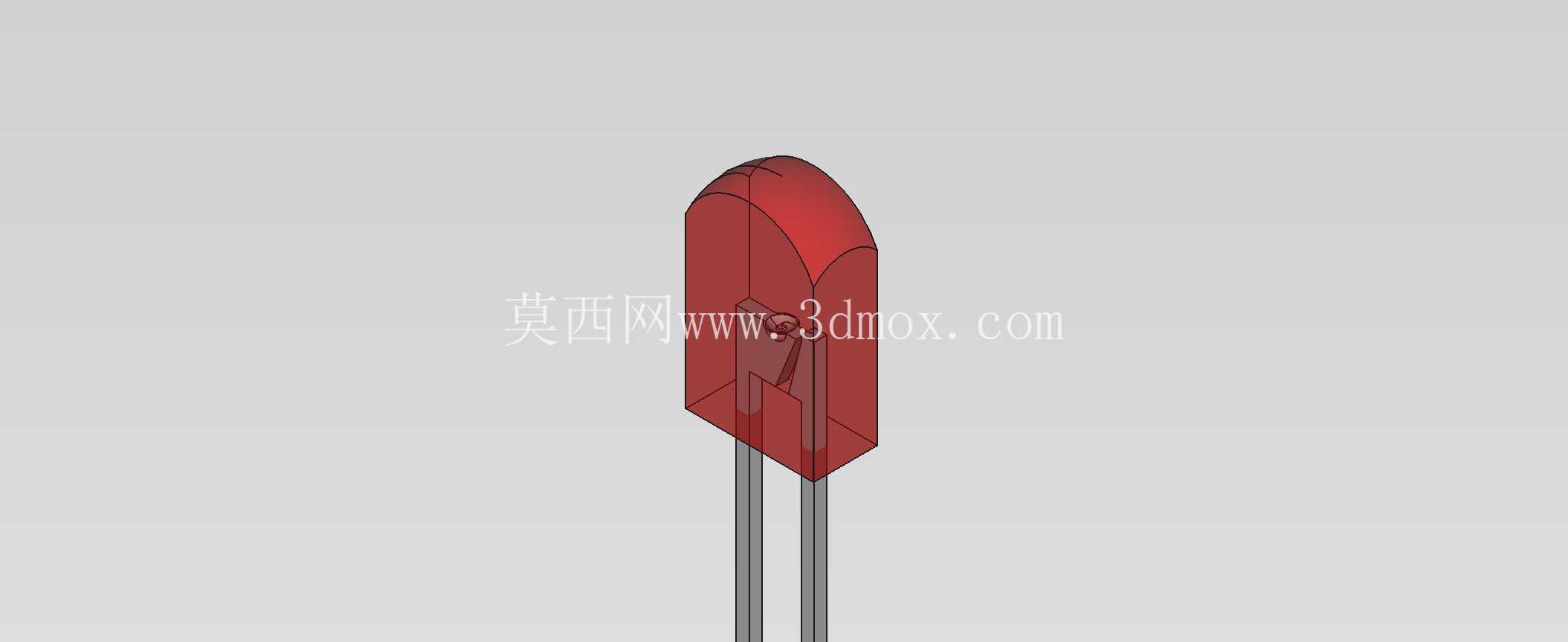

　　这款灯珠的发光端采用圆端矩形的特殊造型，和常规圆形直插LED相比，它的出光面在横向有更宽的照射角度，纵向又能保持集中的光线指向，很适合用在需要条形状态指示的场景，比如小型电源模块的通电提示、工控板卡的运行状态条、玩具产品的功能标识位，不需要额外加导光罩就能形成辨识度足够的指示区域。引脚采用标准直插式设计，两根平行引脚的间距匹配常规2.54mm网格PCB的孔位，不需要额外调整焊盘布局就能直接适配通用波峰焊工艺，引脚的长度预留了足够的折弯余量，在面板安装场景下，可以根据面板到PCB的实际距离折弯引脚，不需要额外定制引脚长度。

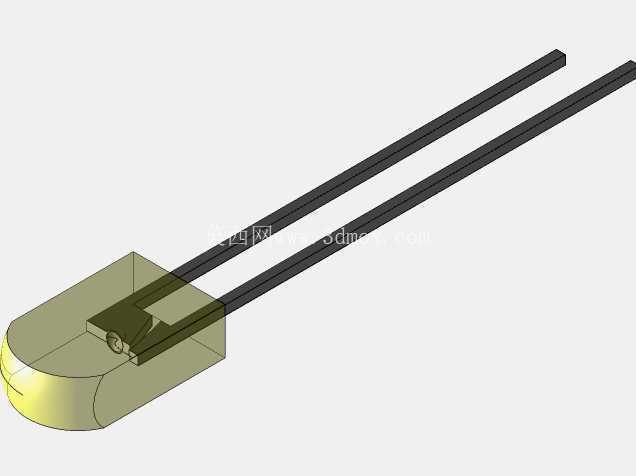

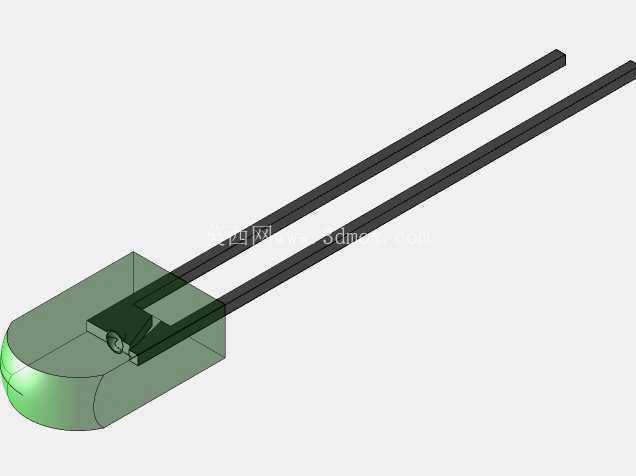

　　建模的时候首先要确认发光体的外形边界，圆端部分的圆弧和矩形段的衔接处要做顺滑过渡，不能出现棱角，不然实际生产封装的时候会出现环氧树脂填充不均的问题，内部的发光芯片位置要居中放置在封装腔体的中心位置，保证出光均匀，不会出现一侧亮一侧暗的情况。尺寸上发光端总宽度为5mm，厚度方向为2.5mm，圆端的圆弧半径和厚度方向的半径匹配，保证整个发光端的侧面过渡流畅，不会出现突兀的折边，引脚的直径采用标准0.5mm的直插引脚尺寸，从封装根部引出的位置要做微小的倒角，避免引脚和封装体衔接处出现应力集中，在焊接或者折弯的时候出现引脚断裂的问题。

　　实际选型安装的时候，要注意PCB上的焊盘孔径不能小于0.6mm，不然插件的时候引脚容易卡滞，焊盘的直径要做到1.5mm以上，保证焊接的时候有足够的焊锡附着面积，避免虚焊。如果是面板安装的场景，面板上的开孔要做成长圆形，长度比发光端总长度大0.2mm，宽度比发光端厚度大0.1mm，既可以保证灯珠能顺利穿过面板，又不会出现过大的缝隙影响外观。在做整机结构布局的时候，要注意灯珠周围3mm范围内不要布置过高的元器件，避免遮挡出光路径，如果是需要防水的场景，在灯珠和面板的衔接处可以加一圈薄的硅胶密封圈，建模的时候要预留出密封圈的安装槽位，槽位的深度控制在0.3mm，宽度0.8mm就能满足常规IP65的防护需求。

　　很多工程师在建模的时候容易忽略封装体的拔模角度，实际注塑生产的时候，环氧树脂封装的外壳需要有1度左右的拔模斜度，不然脱模的时候会刮伤封装表面，影响透光率，所以在做三维模型的时候，发光端的侧面要从根部到顶部做微小的斜度，不要做成完全垂直的直面。另外引脚的根部要做一个微小的凸台，这个凸台的作用是在插件的时候抵住PCB表面，控制灯珠的插入高度，保证所有灯珠的出光面高度一致，不会出现高低不平的情况，凸台的直径比引脚大0.3mm，高度0.2mm就足够，不会影响焊接效果。

　　在电路匹配上，这款灯珠的正向压降在1.8-2.2V之间，工作电流控制在20mA以内就能达到足够的亮度，建模的时候不需要体现内部的电路参数，但是要给结构设计留出限流电阻的安装位置，在灯珠引脚附近的PCB上预留0805或者0603封装的电阻焊盘，方便硬件工程师选型搭配。如果是用在户外设备上，封装体的材料要选用抗UV的环氧树脂，建模的时候不需要体现材料属性，但是要在结构件的技术要求里标注清楚材料的耐候性要求，避免长期户外使用出现封装发黄、亮度衰减过快的问题。

　　这类基础元器件的三维模型看起来结构简单，但是每一处尺寸细节都直接影响后续的生产装配，很多新手工程师做模型的时候只画个大概外形，忽略了引脚间距、凸台位置、拔模角度这些细节，导致实际打样的时候出现装不上、焊不牢、出光不均的问题，只有把每一处安装边界、工艺细节都还原到位，这个模型才能真正用到实际的产品设计里，而不是只能用来做外观渲染。
