带120mm过滤网的80mm机柜散热冷却风扇

　　在工业电气柜、小型自动化设备控制柜、桌面型测试仪器这类对内部温控有明确要求的设备里，散热通风组件的选型往往直接决定内部电子元件的使用寿命，很多工程师在做结构布局时，容易忽略进风端的防护设计，只单独安装轴流风扇，时间久了车间里的粉尘、纤维碎屑会顺着风道堆积在PCB板、接线端子甚至功率元件的散热鳍片上，轻则造成散热效率下降，重则引发绝缘故障、元件过热烧毁，这款集成了过滤结构的80mm规格冷却风扇，就是针对这类场景做的一体化设计方案。

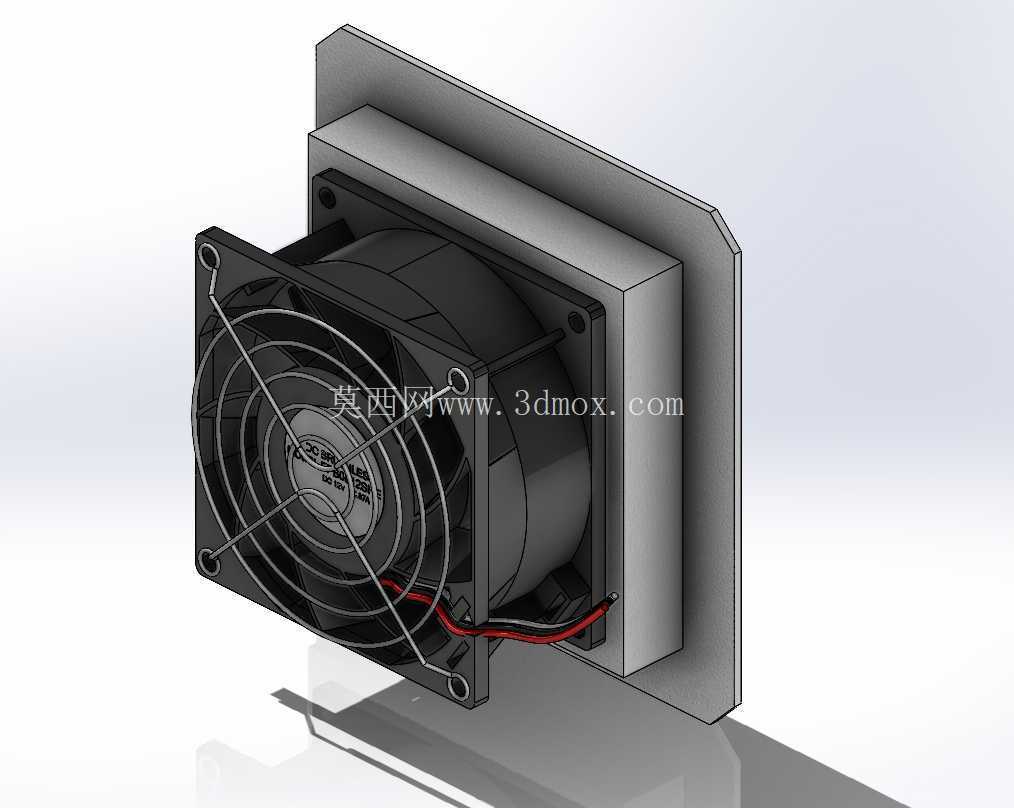

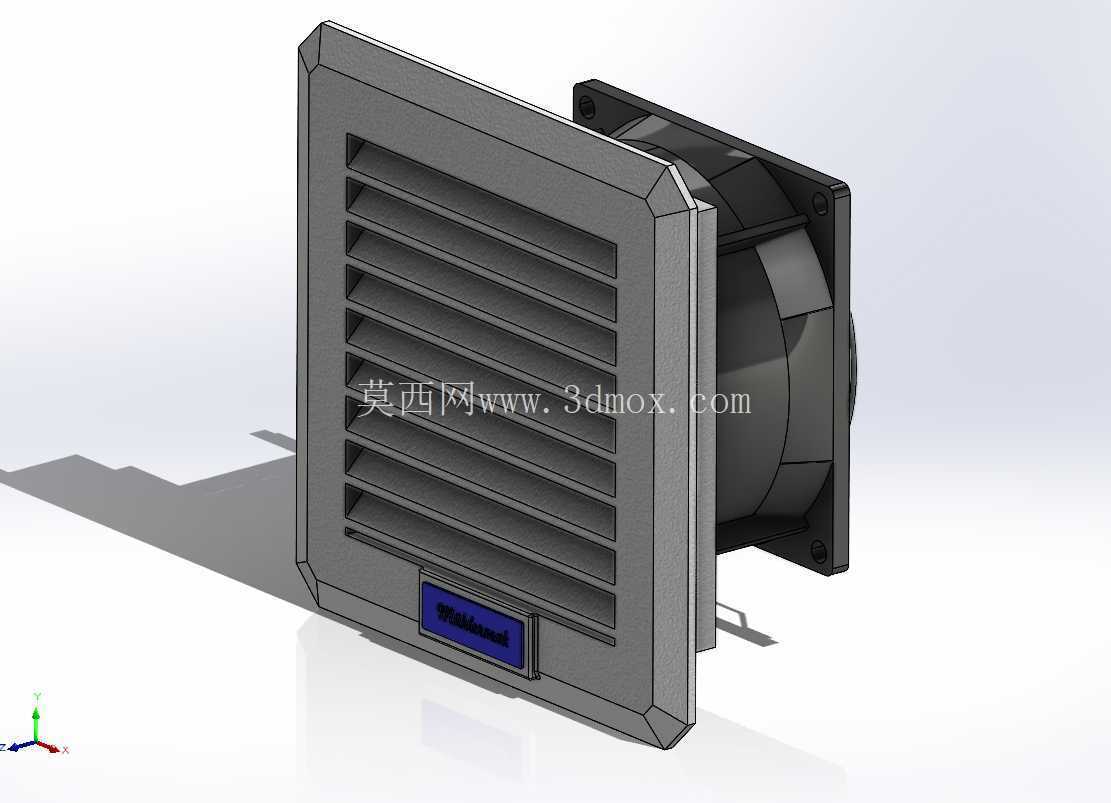

　　从实际安装适配性来看，风扇主体采用标准80mm见方的轴流风扇安装尺寸，安装孔位完全匹配行业通用的80系列风扇固定点位，不需要额外改动柜体的开孔尺寸，前端集成的过滤罩整体外轮廓尺寸为120mm见方，做安装开孔时只需要在柜体壁面开出对应尺寸的通风方孔，将过滤罩从外侧嵌入，再从内侧用螺丝将风扇主体与过滤罩锁紧固定即可，不需要额外加装独立的防尘网框架，能大幅减少装配环节的零件数量，降低现场安装的工时消耗。过滤罩的百叶结构采用向下倾斜的导流角度，既可以保证通风时的风阻处于合理区间，又能避免垂直滴落的液体、较大颗粒的杂物直接冲入风道内部，过滤层采用可抽换的结构设计，日常维护时不需要拆解风扇主体，只需要从外侧掀开过滤罩的压边就可以取出过滤棉进行更换，适配车间长期运维的实际需求。

　　从功能设计逻辑上，这款组件将进风过滤与强制通风两个功能做了集成化处理，区别于传统风扇加独立防尘网的分体方案，一体化结构的接缝处做了贴合止口设计，能避免未经过滤的空气从组件与柜体的安装缝隙中流入柜内，保证所有进风都经过过滤层的拦截。风扇本体采用常规的直流或交流轴流结构选型，风压参数适配1米以内的柜内风道循环需求，对于内部元件布局密度中等的小型机柜，单组该组件就可以满足柜内的正压通风需求——通过持续向柜内送入经过滤的冷却空气，让柜内维持略高于外部环境的微正压，进一步阻挡外界粉尘从柜体的缝隙、接线孔位置渗入，这一设计在多粉尘的机加工车间、纺织生产车间的电气柜上应用时，防护效果要远好于无过滤的排风式散热方案。

　　做三维结构设计时，这款模型的细节还原度足够支撑实际生产选型的参考需求：过滤罩的百叶壁厚、加强筋位置都做了符合注塑工艺的结构处理，没有出现壁厚突变、倒扣无法脱模的设计缺陷，风扇主体的出线槽位置、安装孔的沉头深度都按照行业通用的实物尺寸做了还原，工程师在做柜体的三维布局时，可以直接调用该模型核对安装边界，确认风扇与柜内安装板、走线槽、边缘元件的安全距离，避免出现装配干涉。比如在做小型PLC控制柜的布局时，往往需要将进风风扇布置在柜体下部，出风孔开在柜体上部，利用热空气自然上升的特性形成顺畅的风道，这时候就可以通过该模型的尺寸数据，提前预留出过滤罩外凸的安装空间，避免后期装配时过滤罩与柜外的走线、相邻安装的设备产生碰撞。另外过滤罩正面的标识区域做了下沉式的凹槽设计，方便后期粘贴品牌标识或者通风方向提示标，细节处符合工业产品的常规设计逻辑，没有多余的装饰性结构，所有造型都服务于功能需求与加工工艺要求。
