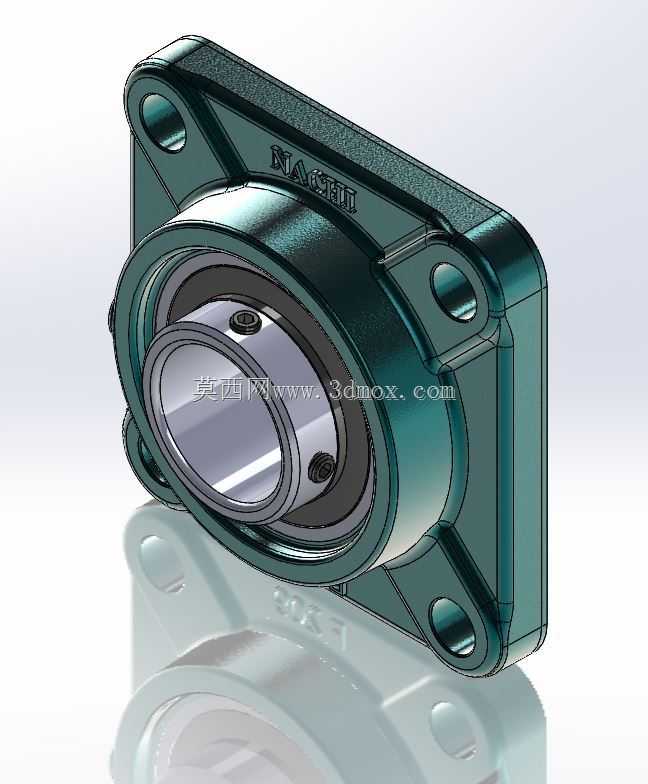

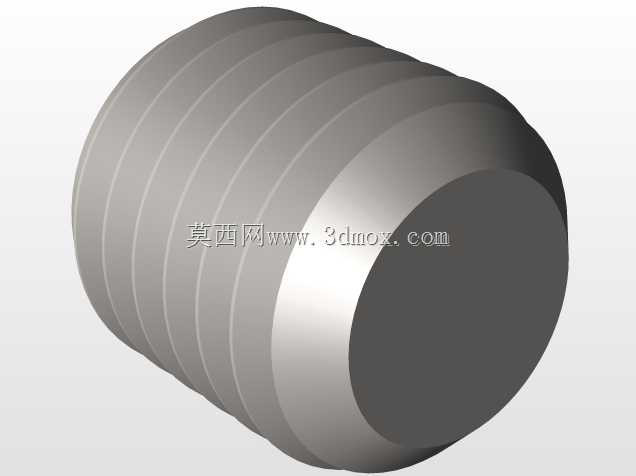

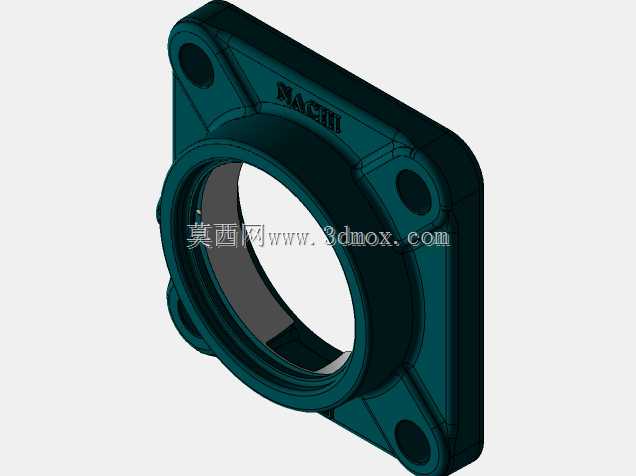

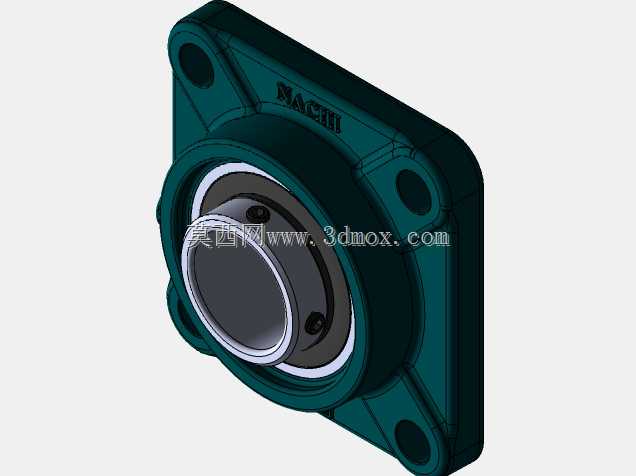

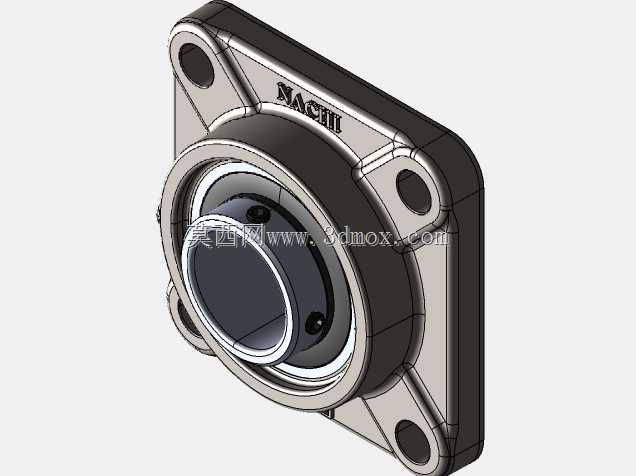

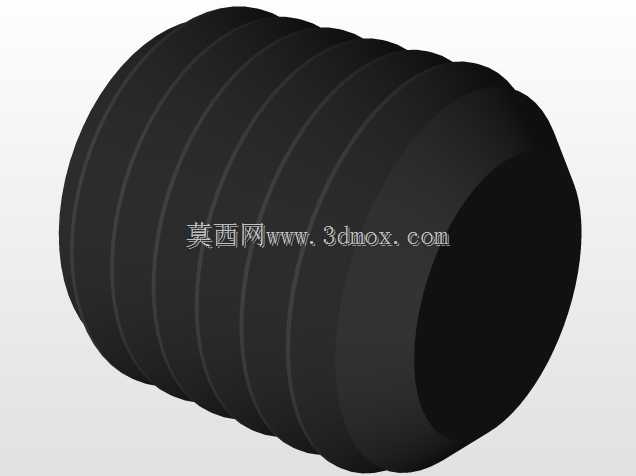

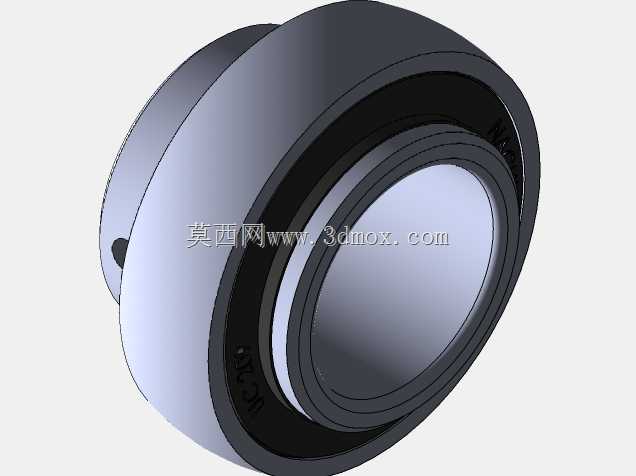

方形法兰带座外球面轴承UCF209结构设计

这款方形法兰式带座外球面轴承，是工业传动系统中应用极为广泛的支撑类零部件，主要承担旋转轴的径向与轴向复合载荷，为轴系运转提供稳定的定位基准，同时补偿轴加工、安装过程中产生的微小同轴度误差，降低轴系运转的振动与噪声，延长整套传动部件的使用寿命。在实际工业场景中，这类轴承座常被应用在食品输送线、农业机械、纺织设备、轻工包装机械、小型风机以及各类非标自动化设备的传动轴支撑位置，尤其是在设备侧立面安装、需要紧凑安装空间的工况下，方形法兰的结构形式能够直接通过四个安装孔固定在设备立板或机架端面，无需额外设计轴承座安装支座，大幅简化设备的机架结构设计，减少装配环节的调整工作量。从产品功能特性来看，该结构将外球面球轴承与方形铸造轴承座整合为一体式组件，轴承内圈通过顶丝与传动轴实现锁紧固定，安装时无需复杂的轴肩定位结构，对轴的加工精度要求相对更低，能够适配不同公差等级的光轴安装需求；轴承座本身采用一体铸造成型后做机加工处理，座体与轴承外圈的配合面经过精密镗削，保证轴承装入后的同轴度，四个安装孔分布在方形法兰的四个角位置，安装时受力均匀，能够承受较高的径向载荷，同时可承受一定方向的轴向冲击载荷，适配中低速、中等载荷的连续运转工况。在设计思路上，这款轴承座优先考虑了安装便捷性与工况适配性：方形法兰的轮廓设计充分兼顾了安装空间的利用率，四个安装沉孔的深度经过优化，既保证连接螺栓的锁紧强度，又避免螺栓突出座体表面干涉周边部件；轴承座的腔体设计预留了充足的润滑脂存储空间，可在长期运转过程中为轴承滚动体提供持续润滑，减少日常维护的注脂频次；座体表面的加强筋结构沿着载荷传递方向布置，在不显著增加座体整体重量的前提下，大幅提升座体的结构刚性，避免重载下座体变形导致轴承卡滞、过早失效的问题。从安装边界来看，这款UCF209型号的方形法兰轴承座，法兰端的四个安装孔中心距遵循行业通用尺寸规范，适配对应规格的连接螺栓，轴承内孔适配直径45mm的传动轴，安装时仅需要在设备安装面板上加工对应位置的螺栓过孔与轴穿过的中心通孔，即可完成快速定位安装，安装后轴承的中心高固定，能够保证轴系与其他传动部件的同轴度，降低现场安装调试的难度。座体的外形轮廓做了圆角过渡处理，既避免铸造应力集中，也能减少安装过程中尖锐边角对操作人员的磕碰风险，适配各类工业生产场景的安全使用要求。
