90度型材直角连接锁紧锁扣结构

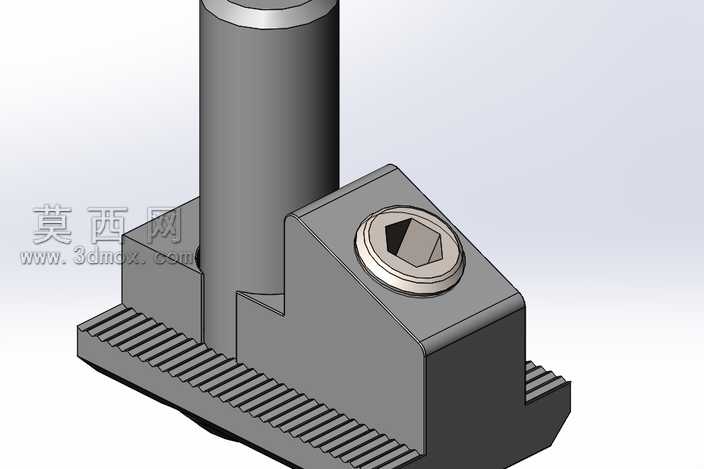

本模型为90度直角型材连接锁紧锁扣，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工公差规范，对各配合部位预留合理装配间隙，确保模型可直接用于后续工程出图与生产参考。渲染阶段采用哑光金属材质模拟主体钢制构件的表面质感，对内六角锁紧螺丝单独赋予金属镀层材质，通过环境光遮蔽与漫反射参数调整，清晰呈现底座齿面的防滑纹理、锁紧块的台阶定位结构、立柱配合孔的同轴度特征，各结构边线做微小倒角处理还原真实机加工零件的细节特征，避免模型出现尖锐直角的失真效果。结构设计上，底座底部设置连续锯齿形防滑齿面，安装后可与型材槽位形成咬合限位，防止锁扣受外力时发生滑移偏移；主体块开设垂直方向的圆柱通孔用于穿接定位立柱，侧面开设水平方向的内六角螺丝安装孔，螺丝孔与垂直孔垂直贯通，拧紧内六角螺丝时可通过螺丝端部的顶紧力挤压立柱外壁，实现两个垂直排布型材的90度夹角锁紧固定，整体结构无冗余部件，依靠单颗螺丝即可完成锁紧与松脱操作，安装调节便捷。设计思路围绕工业铝型材快速装配场景展开，摒弃传统角码连接需要多颗螺丝固定、调节不便的缺陷，通过齿面咬合与侧方顶紧的组合结构，既保证连接后的结构刚性，又可实现安装位置的灵活调整，适配不同规格的型材槽宽使用场景，建模时对各受力部位做加厚处理，避免锁紧时出现结构变形，所有特征均采用可编辑参数化特征构建，方便后续根据实际使用需求调整整体尺寸、齿距、螺丝规格、通孔直径等参数，模型装配关系完整，无干涉错面问题，可直接导入各类三维软件进行装配验证、工程图导出或3D打印样件制作。
