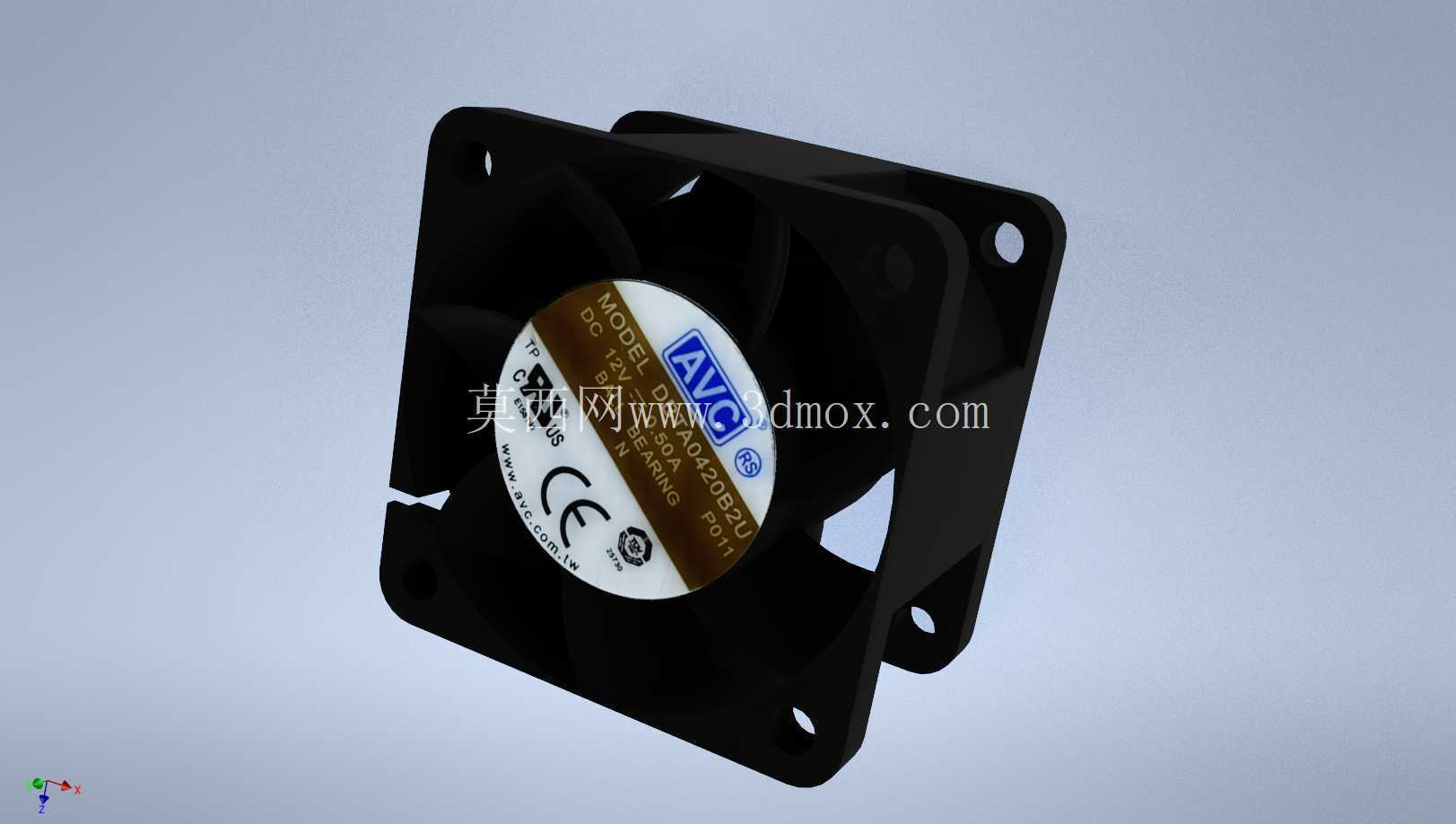

40mm×40mm×28mm轴流散热风扇结构

　　在紧凑型电子设备、工业控制板卡、小型电源模块的热管理设计中，小尺寸轴流风扇的选型与安装匹配一直是结构工程师需要重点考量的环节，这款40mm×40mm×28mm规格的轴流散热风扇，正是针对狭小安装空间下的强制风冷需求设计的标准化通风部件。从实际应用场景来看，这类小规格风扇覆盖的工况十分广泛，小到桌面级ITX机箱的辅助散热、嵌入式工控主板的芯片主动散热，大到通讯机柜内部的局部风道补风、小型伺服驱动器的功率元件散热，甚至是3D打印机喷头周边的温度调控、LED驱动电源的热量排出，都能见到同规格风扇的应用，其核心作用就是通过定向的空气流动，带走密闭或半密闭空间内电子元件工作产生的积热，避免元器件因工作温度超出阈值出现性能衰减、寿命缩短甚至热击穿损坏的问题。

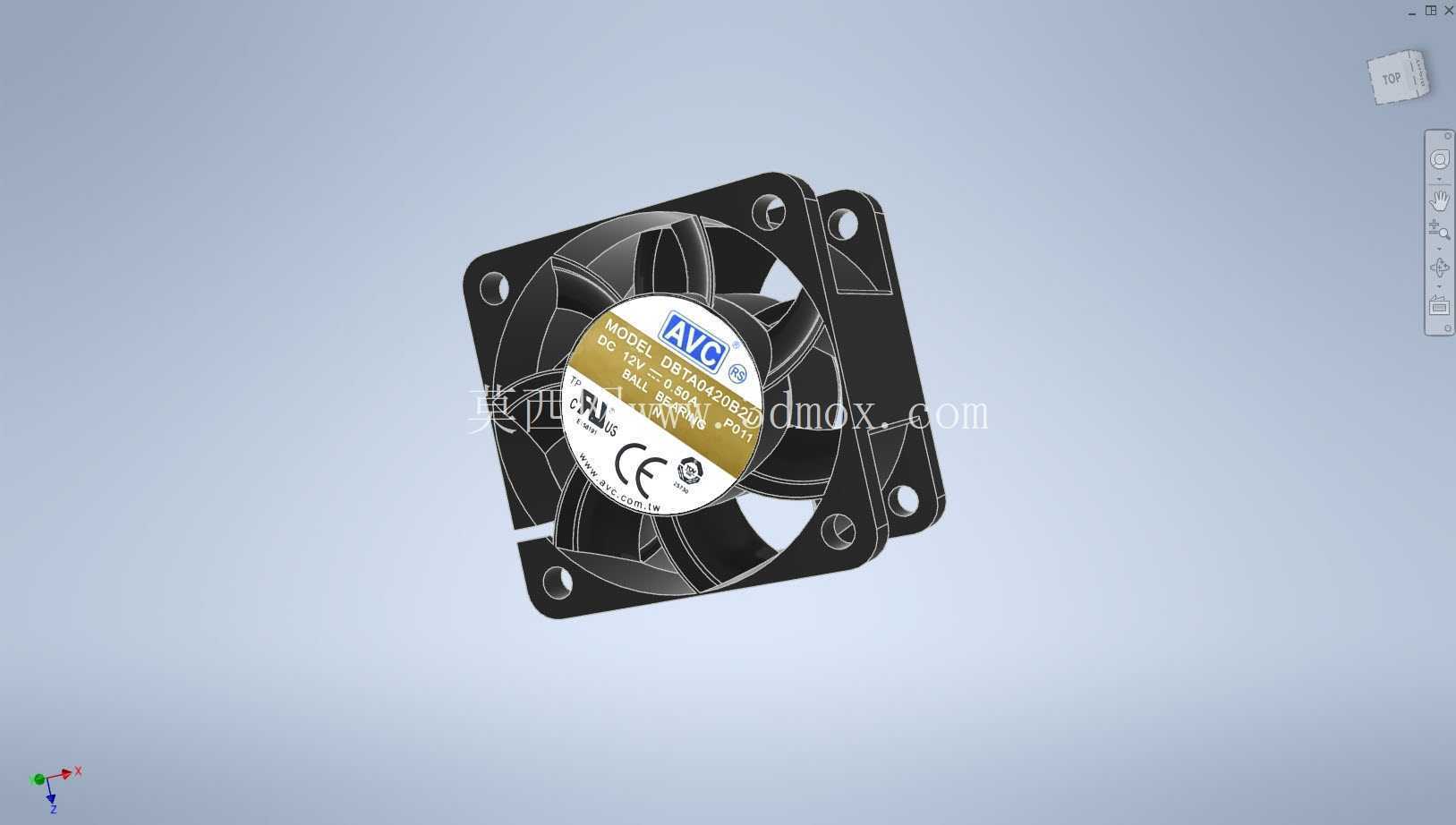

　　从产品功能特性来看，这款风扇采用常规的直流轴流结构，扇叶与外框采用一体化注塑成型的结构设计，外框四个角预留了标准的安装固定孔位，安装时既可以通过螺丝直接锁附在设备的安装面板上，也可以搭配减震胶钉实现软固定，降低风扇运转时的振动传递，减少设备整体的共振噪音。风扇中心的标签区域预留了品牌标识、电气参数、安规认证的张贴位置，出线端从外框侧边引出，不会额外占用正面的安装空间，适配厚度方向空间紧张的安装场景。扇叶的曲面造型经过气动优化，在28mm的厚度尺寸下，能够保证足够的空气流量与风压，兼顾进风侧与出风侧的气流平顺性，避免扇叶边缘产生紊流导致的额外风噪。

　　在设计思路上，这款模型严格遵循行业通用的小尺寸轴流风扇安装规范，所有外形尺寸与安装孔位的公差都按照通用互换性要求设定，保证模型导入装配体后，可以直接匹配市面上绝大多数同规格量产风扇的安装边界，不需要设计人员反复调整安装位的尺寸。建模过程中还原了外框的倒角细节、扇叶的弧度特征、中心轮毂的凸台结构，甚至连安装孔的沉台深度都做了1:1的还原，结构设计人员在做整机装配干涉检查时，可以直接调用该模型验证安装空间是否充足，比如检查风扇与周边电容、散热片、接线端子的安全距离是否满足电气间隙要求，风扇进出风侧是否有结构件遮挡风道影响散热效率，避免后期开模或装机时出现装配干涉的问题。

　　从安装边界来看，这款风扇的外形轮廓为标准正方形，长宽尺寸均为40mm，厚度方向总尺寸为28mm，四个安装孔的中心距按照行业通用标准设定，安装孔的孔径适配M3规格的固定螺丝或者配套的胶钉，安装时需要在风扇出风侧预留至少5mm的导风空间，进风侧预留不小于10mm的无遮挡区域，避免进风受阻导致风量衰减。在做结构布局时，还要注意风扇出线端的走线空间，预留足够的线长弯折半径，避免线材被扇叶剐蹭出现破损短路的风险。对于需要做防尘设计的设备，还可以直接在该模型的基础上匹配对应尺寸的防尘网、防尘棉安装结构，不需要重新测绘风扇的外形尺寸，能够大幅缩短结构设计阶段的测绘与建模时间，提升选型与设计的效率。

　　在实际的设备热设计过程中，这类小尺寸风扇的选型往往需要结合散热功耗、风道阻力、允许噪音值等多个参数综合考量，而精准的三维模型是做风道仿真、装配验证的基础，这款模型还原了量产风扇的所有关键结构特征，既可以用于产品开发阶段的装配干涉检查，也可以作为教学演示、结构方案展示的素材使用，帮助设计人员更直观地评估散热方案的可行性，减少实物打样的次数，降低开发阶段的试错成本。
