标准方形轴流散热无刷风扇结构设计

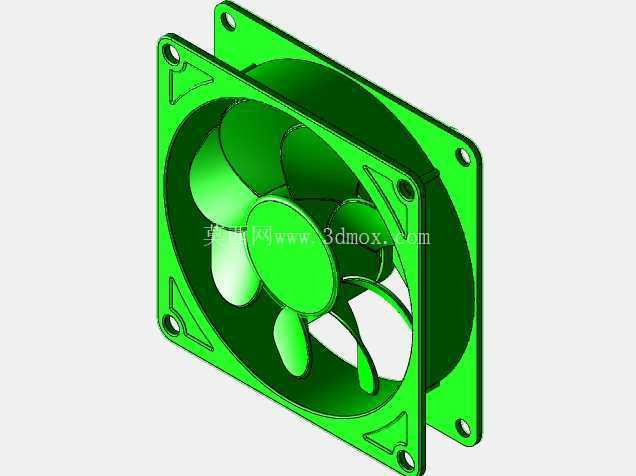

　　在工业控制机柜、嵌入式计算设备、大功率电源模块、小型伺服驱动单元这类长期连续运行的设备内部，风冷散热是成本可控、可靠性经过长期验证的散热方案，这类方形轴流无刷风扇正是风冷散热回路里的核心执行部件，负责在密闭或半密闭的设备腔体内建立定向空气流，带走PCB板功率器件、变压器、功率管等发热元件表面堆积的热量，避免元件因结温过高触发降频、寿命衰减甚至热击穿故障。做这类风扇的结构设计时，首先要匹配设备内部的安装空间边界，常规80mm规格的方形外框，四个角预留的安装孔位完全适配行业通用的安装孔距，不管是用自攻螺丝固定在塑料机箱支架上，还是用减震橡胶钉固定在钣金机柜的通风孔位，都不需要额外做安装位的二次改型，外框厚度控制在25mm的常规尺寸，不会过度占用设备内部的走线空间，也不会和PCB板上的直立电容、接线端子等突出元件产生结构干涉。

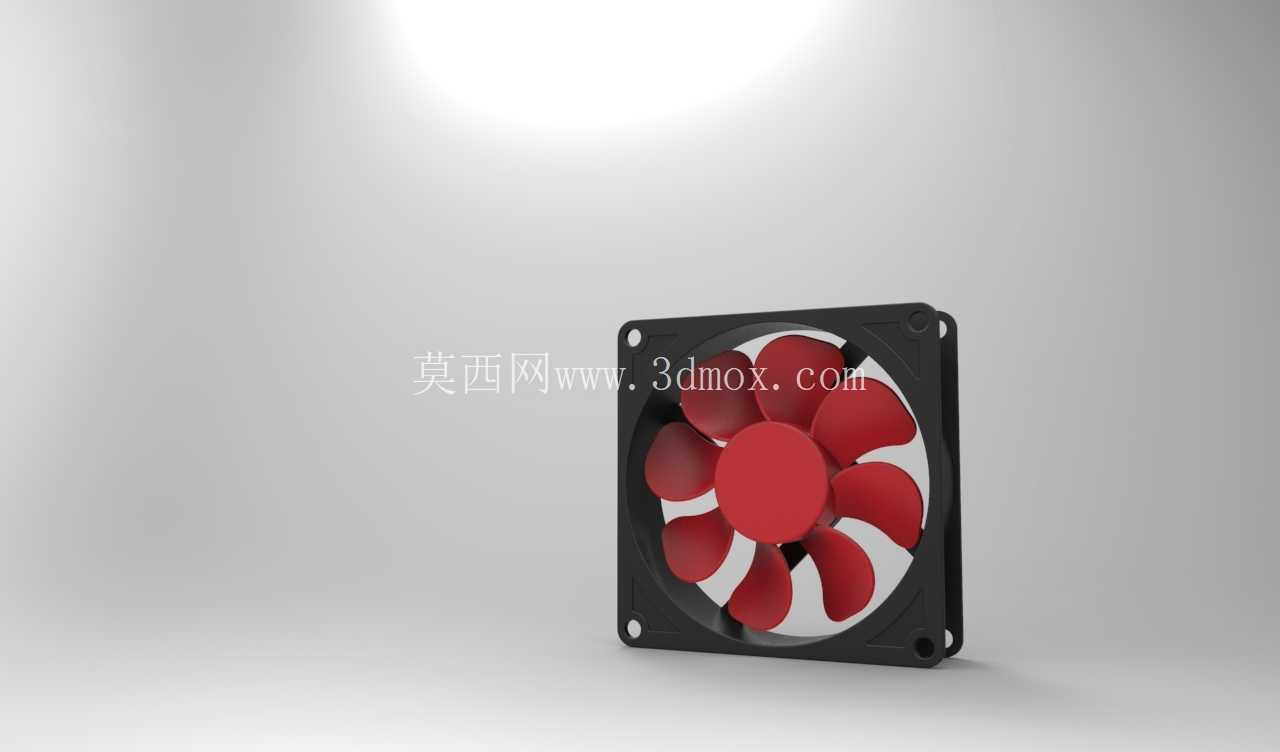

　　扇叶的曲面设计是决定风扇送风效率与运行噪音的核心，七片后掠式的叶片曲率经过反复调整，在额定转速下可以推动足够的空气流量穿过散热鳍片间隙，同时避免叶片边缘与空气摩擦产生的高频啸叫，叶片与中心轮毂的连接位置做了圆弧过渡，既可以降低注塑成型时的应力集中问题，也能减少叶片旋转时的紊流产生。外框的四个边角做了小尺寸的倒角处理，一方面是避免安装作业时锐边划伤操作人员的手部，另一方面也能减少风扇运行时边角位置的气流涡旋，降低不必要的风阻损耗。外框进风侧与出风侧的边缘做了阶梯式的止口结构，如果需要在设备上加装防尘滤网、导风罩这类附件，可以直接卡装在止口位置，不需要额外设计固定结构，减少整机的装配零件数量。中心的轮毂位置预留了无刷电机的安装腔体，腔体的尺寸匹配常规24V/12V直流无刷电机的外径，电机的供电引线可以从外框侧边预留的出线槽引出，顺着机箱内部的走线槽连接到设备的供电回路，不会被旋转的扇叶剐蹭。做三维建模过程中，需要重点校验扇叶与外框内壁的间隙，间隙过大会产生回流损失降低送风效率，间隙过小则容易因为注塑件的成型公差、电机运行的微小窜动导致扇叶刮蹭外框，产生运行异响甚至卡滞故障，通常把单边间隙控制在0.8-1.2mm区间，既能覆盖常规注塑工艺的公差波动，也能把回流损失控制在可接受范围内。

　　这类风扇的应用场景并不局限于工业设备，在桌面级3D打印机的喷头散热、家用小型NAS设备的硬盘仓散热、LED大功率驱动电源的散热场景里，同结构的风扇也被大量使用，设计时兼顾不同场景的安装兼容性，不需要针对单一行业做特殊改型就能适配多数风冷散热需求。扇叶的动平衡校验是结构设计不能忽略的环节，每片叶片的重量差需要控制在极小范围内，避免高速旋转时产生径向振动，长期振动不仅会产生额外的运行噪音，还会带动固定风扇的机箱壁产生共振，影响设备内部其他敏感元件的运行稳定性，建模时可以通过调整叶片局部的壁厚来实现初始的重量配平，减少后续量产时动平衡校正的工序成本。

　　外框的材质通常选用阻燃ABS材质，在设备内部出现局部高温时不会产生熔融滴落，满足电子设备的阻燃安全要求，扇叶部分选用添加了玻纤的PBT材质，长期在较高的工作温度下运行不会出现叶片形变，避免长期运行后叶片曲率变化导致的风量衰减、噪音上升问题。在设备的散热风道设计中，这类风扇通常搭配铝挤型散热鳍片使用，风扇的送风方向正对鳍片的间隙方向，让气流可以顺着鳍片间隙快速穿过，带走鳍片上传导的热量，如果风道设计存在转弯，还需要在风扇出风侧加装导流结构，避免气流在转弯位置产生涡旋，降低整体的散热效率。对于需要做IP防护的户外设备，还可以在这个基础结构上增加防水密封圈、防潮涂层的设计空间，外框的止口结构可以兼容密封胶圈的安装，不需要重新开模就能满足户外使用的防护要求。
