技嘉N1030显卡配套风冷散热模组结构

　　这款散热结构针对低功耗桌面级图形处理核心的散热需求开发，适配技嘉Nvidia GV-N1030D5-2GL型号板卡，核心解决半高刀卡版型下的有限空间散热问题，常见于紧凑型ITX机箱、工控机内置显示扩展、低功耗办公主机的硬件配套场景。从实际使用场景来看，这类低功耗显卡不需要夸张的多热管大体积散热结构，核心诉求是在有限的安装高度内，把核心满载运行产生的热量快速导出，同时控制运行噪音，避免小机箱内积热导致的核心降频、运行不稳定问题。

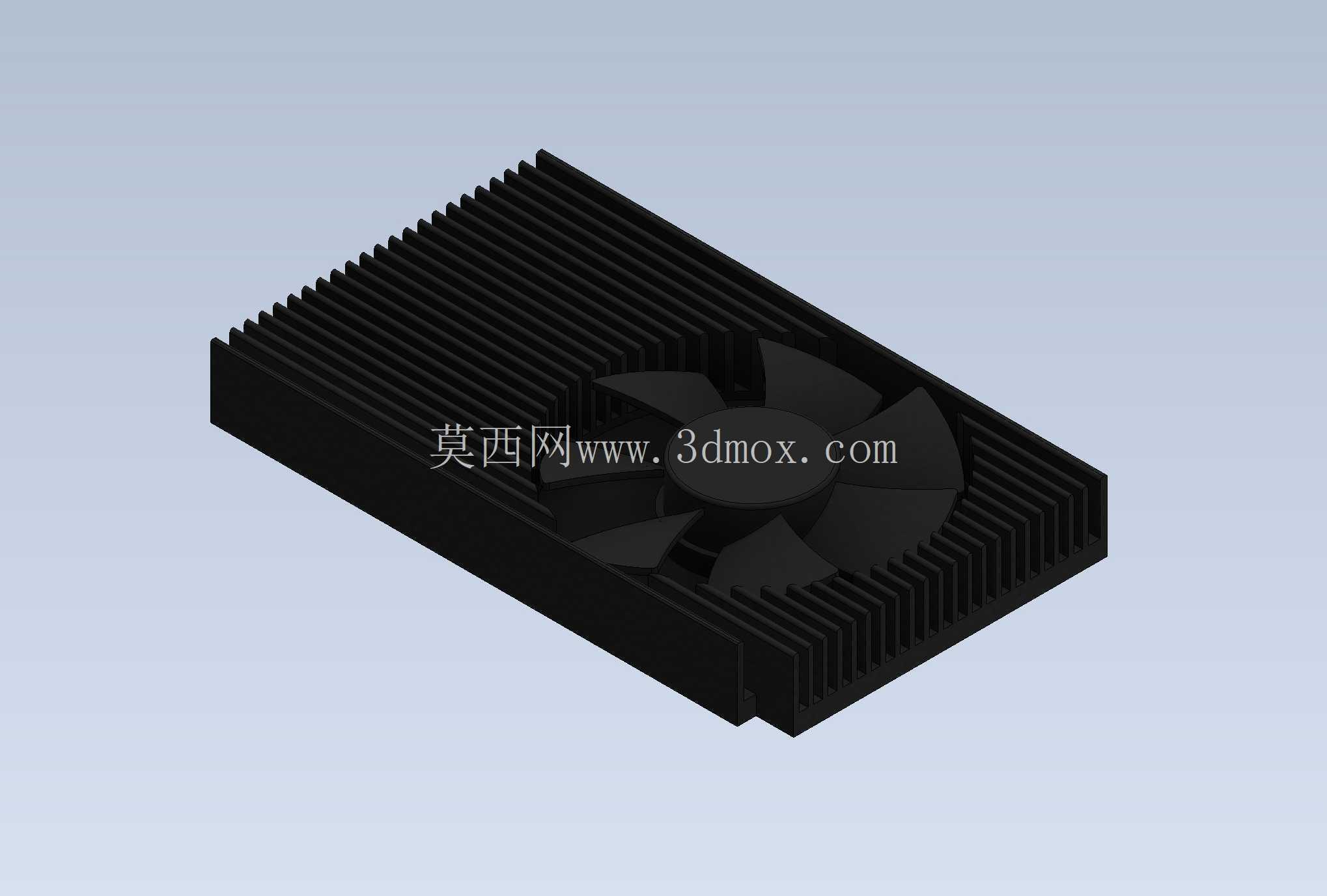

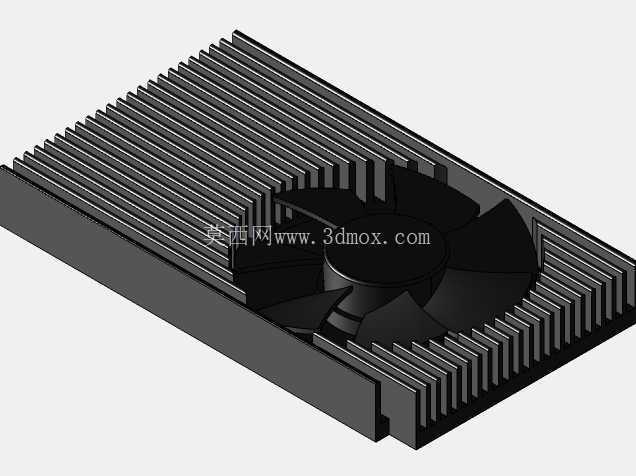

　　整个散热模组分为铝挤散热鳍片本体与轴流风扇两个核心部分，鳍片采用一体铝挤成型工艺，底座部分直接与GPU核心表面接触，不需要额外的热管传导，依靠铝材质本身的导热性能将核心热量快速传导至整片鳍片阵列，鳍片采用等距平行直肋设计，肋片厚度均匀，间距经过匹配风扇风压优化，既保证足够的散热接触面积，又不会因为肋片过密导致风阻过大，影响气流穿透效率。轴流风扇采用居中安装布局，扇叶旋转产生的气流垂直吹向鳍片中心区域，顺着肋片间隙向四周扩散，直接带走鳍片表面蓄积的热量，风扇供电接口直接对应板卡上的风扇插针位置，不需要额外改线，安装时直接对准孔位固定即可。

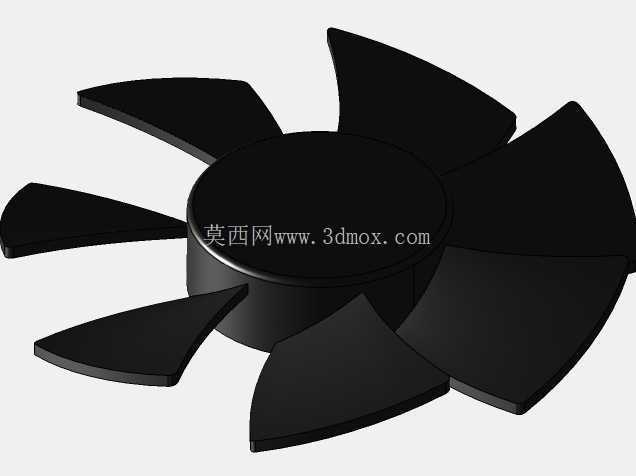

　　设计阶段首先要匹配板卡的安装边界，整体散热模组的长宽尺寸完全覆盖GPU核心区域，同时避让板卡上的显存颗粒、供电元件位置，不会出现安装干涉，整体高度控制在半高卡的标准范围内，确保可以装入厚度仅为两槽位的紧凑型机箱，不会和机箱侧板、相邻扩展槽设备产生空间冲突。鳍片底座的平面度经过严格控制，安装后配合导热硅脂可以和核心表面充分贴合，减少接触热阻，避免因为底座不平导致的局部热量堆积。风扇的扇叶采用七叶小角度设计，在低转速下就能提供足够的静压穿透鳍片间隙，同时运行时的风切噪音控制在人耳不敏感的频段，适合长时间低负载运行的办公、轻度影音使用场景，不会产生明显的噪音干扰。

　　从安装适配性来看，模组的固定孔位完全对应板卡上的散热安装孔距，不需要额外修改板卡结构，用户更换或者维护时只需要拧下固定螺丝，清理旧硅脂重新涂抹后即可装回，维护门槛很低。鳍片的边缘做了倒角处理，避免安装时划伤手部或者板卡上的贴片元件，风扇的导线采用走线槽内嵌设计，不会被扇叶剐蹭，也不会在鳍片间隙中晃动产生异响。在实际工况下，当GPU核心处于低负载办公状态时，风扇可以维持低转速运行，依靠鳍片本身的被动散热能力就能满足散热需求，只有当核心运行轻度图形负载、温度上升到阈值后，风扇才会提升转速加快热量排出，这种匹配设计既平衡了散热效率，又兼顾了日常使用的静音需求。整个结构没有多余的装饰性部件，所有结构都服务于散热功能与安装适配性，铝挤鳍片的成型工艺成熟，批量生产时一致性好，成本控制合理，非常适合这类低功耗入门级显卡的配套散热需求，建模时完整还原了鳍片的每一条肋片细节、风扇的扇叶弧度与安装固定结构，可直接用于散热结构选型参考、板卡配套结构验证、小机箱硬件兼容性模拟等场景，帮助结构工程师在设计紧凑型主机内部布局时，提前确认散热模组的空间占用，避免出现安装干涉、风道冲突等问题。
