基于Arduino架构的工业PLC控制器结构

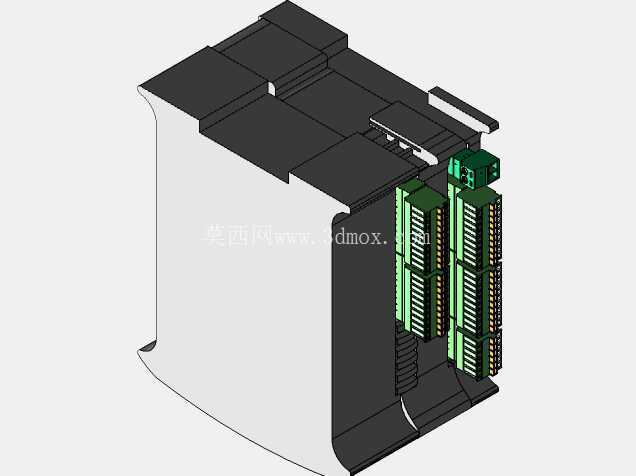

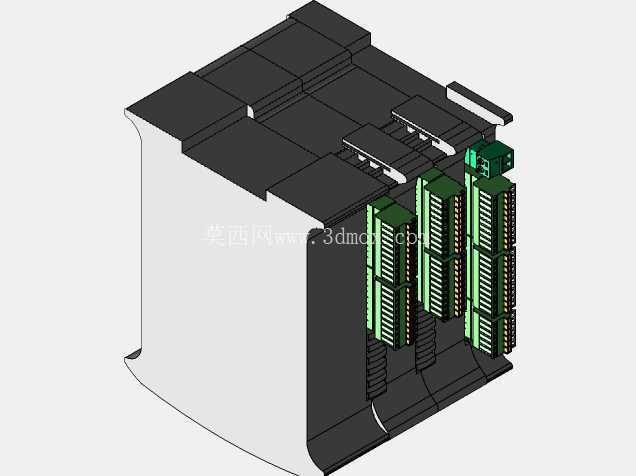

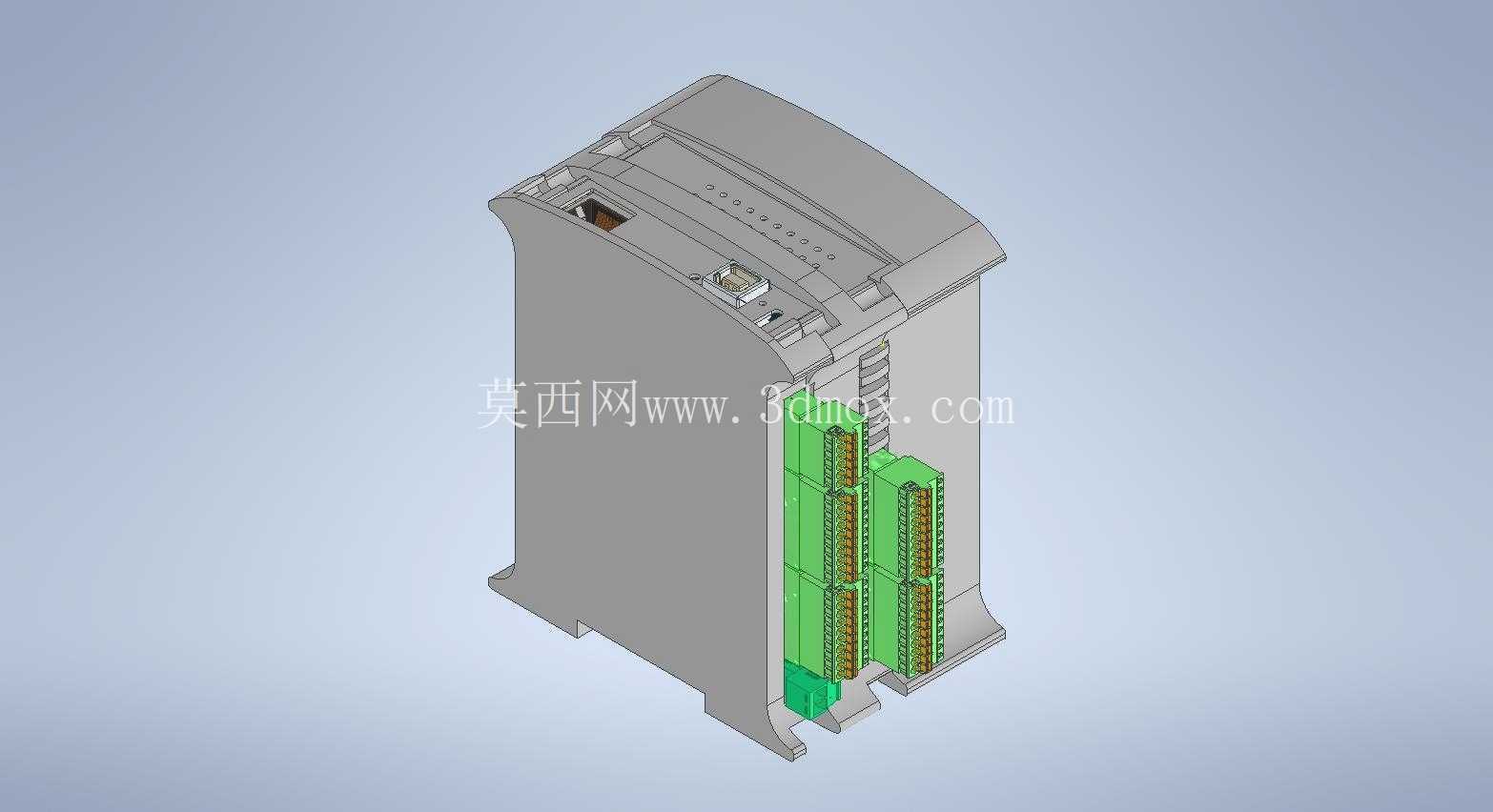

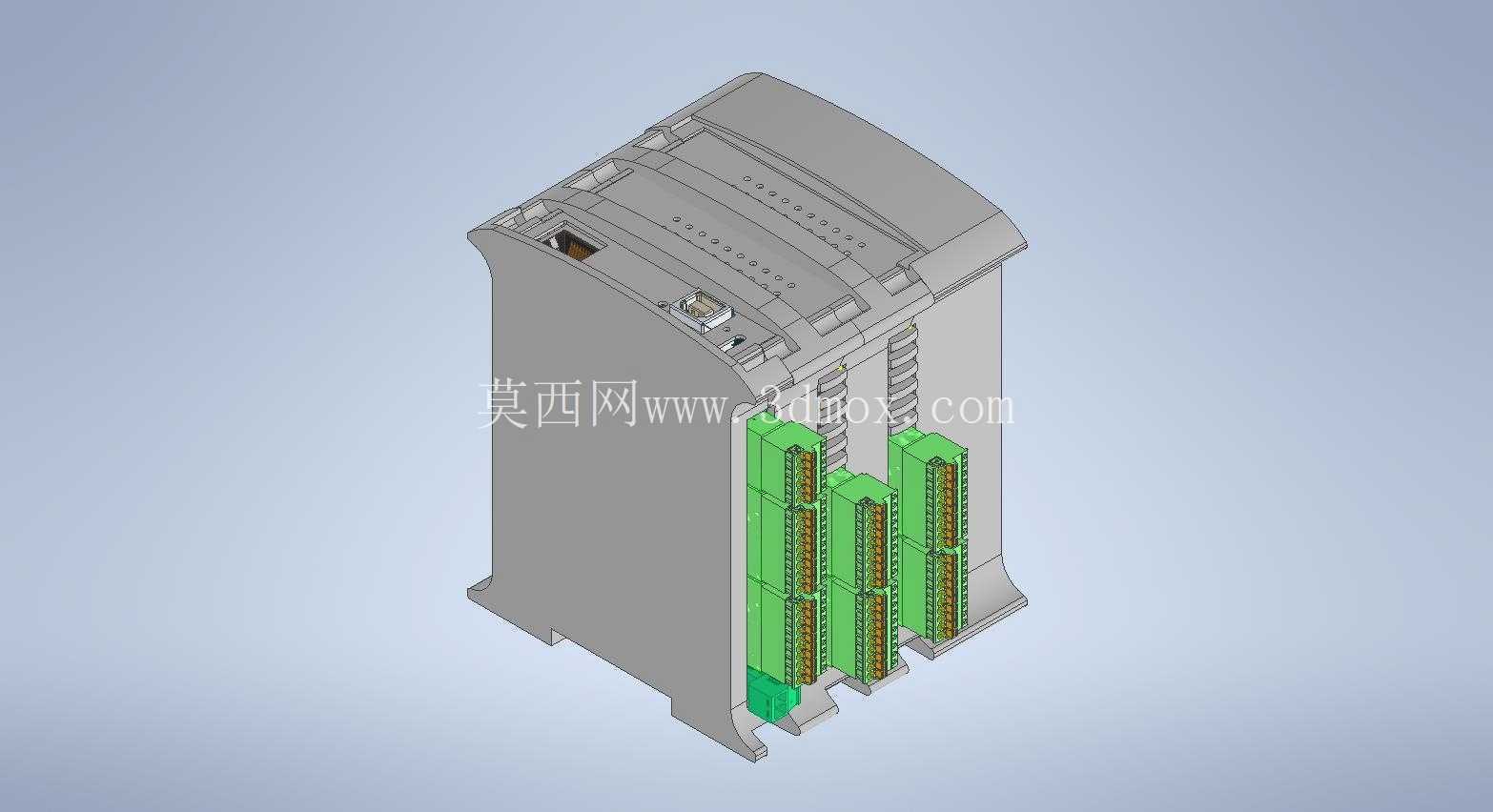

　　在中小规模工业自动化改造、教学实训台搭建、小型设备电控升级这类场景里，传统封闭式PLC往往存在扩展灵活性不足、二次开发门槛高的问题，而基于开源硬件架构打造的工业级PLC控制器，刚好填补了通用开源板卡防护性不足与商用PLC开放性不够之间的空白。这款控制器的整体结构采用标准导轨安装式壳体设计，主体外壳采用阻燃工程塑料注塑成型，侧壁预留了散热对流槽，既满足工业现场IP20的防护要求，又能保证长时间运行时内部电路的热量散出，安装尺寸完全兼容常规DIN导轨的卡扣规格，可直接嵌入现有电控柜的导轨排装布局，不需要额外改动安装孔位，替换同尺寸传统PLC时无需调整柜内走线空间。

　　从功能布局来看，控制器的接线端子采用分层排布设计，输入输出端子集中布置在设备正面的接线区，端子排采用带标识槽的插拔式结构，每个接线位对应丝印的点位编号，现场接线时可直接对应IO表压接，后期维护更换时不需要重新逐根拆线，大幅缩短停机维护时间。端子区旁设置了状态指示模组，每个IO通道对应独立的LED指示灯，通道导通时指示灯点亮，现场排查故障时不需要外接万用表测量点位状态，直接通过目视就能快速判断通道通断情况，对于设备调试阶段的点位校验工作来说，能减少至少三成的排查时间。

　　内部结构设计上，核心控制板与IO扩展板采用堆叠式接插件连接，摒弃了传统飞线连接的方式，既提升了抗震性能，避免工业现场设备振动导致的接线松脱，又能根据实际项目的IO点数需求灵活选配扩展板卡，不需要为冗余的点位支付额外成本。电源输入模块做了独立的隔离舱设计，与核心控制电路之间通过金属屏蔽层分隔，可有效抑制工业现场的电源浪涌、电磁干扰，避免电网波动导致的程序跑飞或者点位误触发问题，满足工业现场EMC抗干扰的基本要求。

　　这款控制器的设计思路核心是平衡开源生态的灵活性与工业设备的可靠性，硬件接口完全兼容Arduino的开源编程生态，使用者可以直接复用现有开源社区的大量功能库，快速实现数据采集、逻辑控制、通讯联网等功能，不需要重新学习专用的封闭编程体系，对于熟悉开源硬件开发的工程师来说，上手门槛极低。同时在结构防护、电气隔离、端子可靠性这些工业应用的核心指标上，完全按照工业级设备的要求设计，避免了普通开源开发板直接用于工业现场时容易出现的接口松动、抗干扰差、防护不足的问题。

　　在实际应用中，这类控制器可直接用于小型输送线的逻辑控制、单机设备的动作时序控制、教学实训装置的核心控制单元、老旧设备的电控系统改造等场景，既可以独立完成小型设备的全部控制逻辑，也可以作为从站通过通讯接口接入大型产线的主控系统，承担分布式IO采集与本地逻辑执行的功能。壳体的边角做了圆弧过渡处理，避免安装维护时划伤操作人员，顶部预留了标签粘贴位，可打印点位表、设备编号等信息粘贴，方便现场运维管理。整体结构在建模时充分考虑了注塑生产的拔模角度、筋位厚度、卡扣配合公差，所有配合面的间隙预留符合塑料件生产的公差要求，可直接作为结构开模的参考依据，也可用于自动化实训教学的三维装配演示、电控柜布局的虚拟仿真验证，帮助设计人员在项目前期完成安装空间校验、干涉检查，减少现场安装时的适配问题。
