WEIGL ProCommander3表演控制装置结构设计

　　这款控制装置的三维结构设计，核心围绕多系统同步演出控制场景的落地需求展开，在主题乐园沉浸式剧场、文旅夜游实景演出、商业空间互动展项、大型舞台秀场这类需要多类型设备协同触发的场景中，这类控制器是整套系统的核心信号调度节点，区别于通用工业PLC的逻辑控制定位，该装置的硬件架构专门针对音视频帧级同步、多通道灯光调光信号、机械动作触发时序做了定向适配，能在无额外上位机持续干预的状态下，依靠固态存储单元完成预设 show 程序的脱机运行，避免演出过程中上位机宕机带来的演出中断风险。

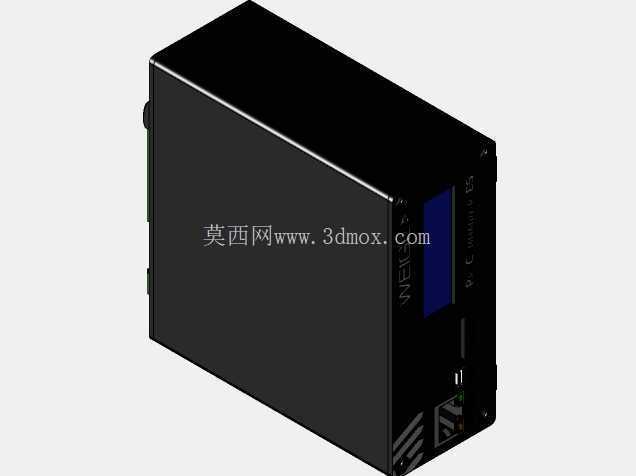

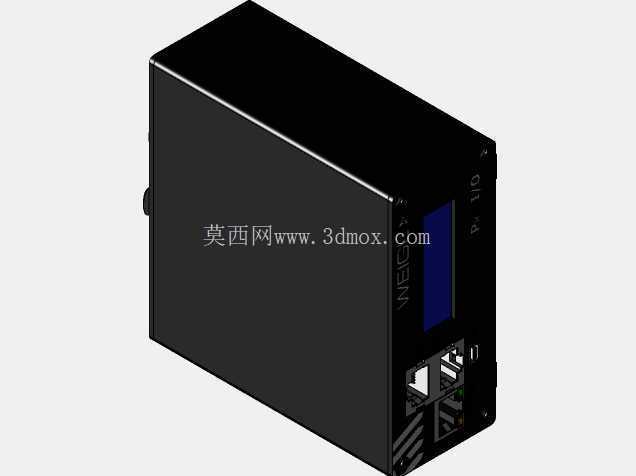

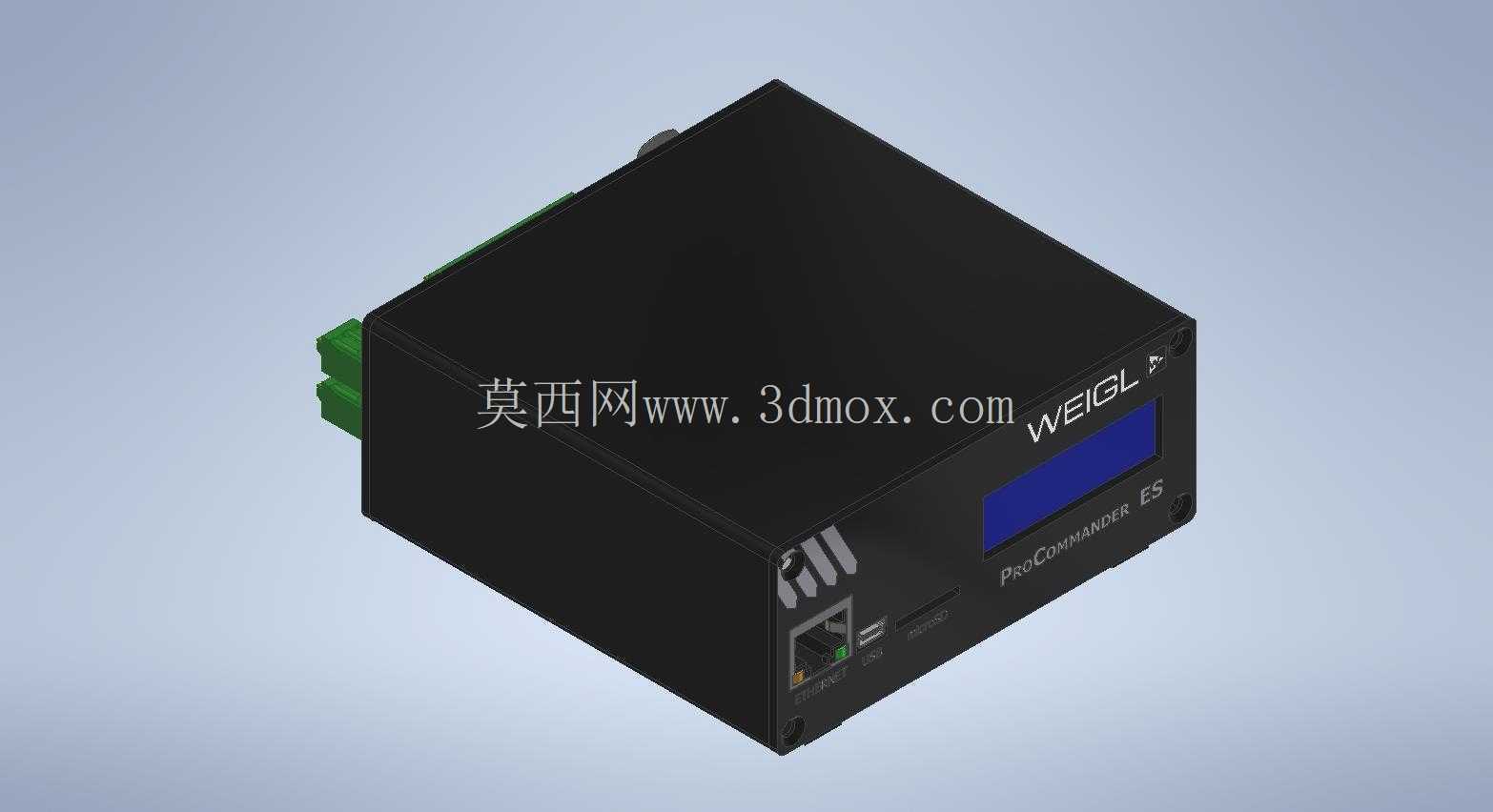

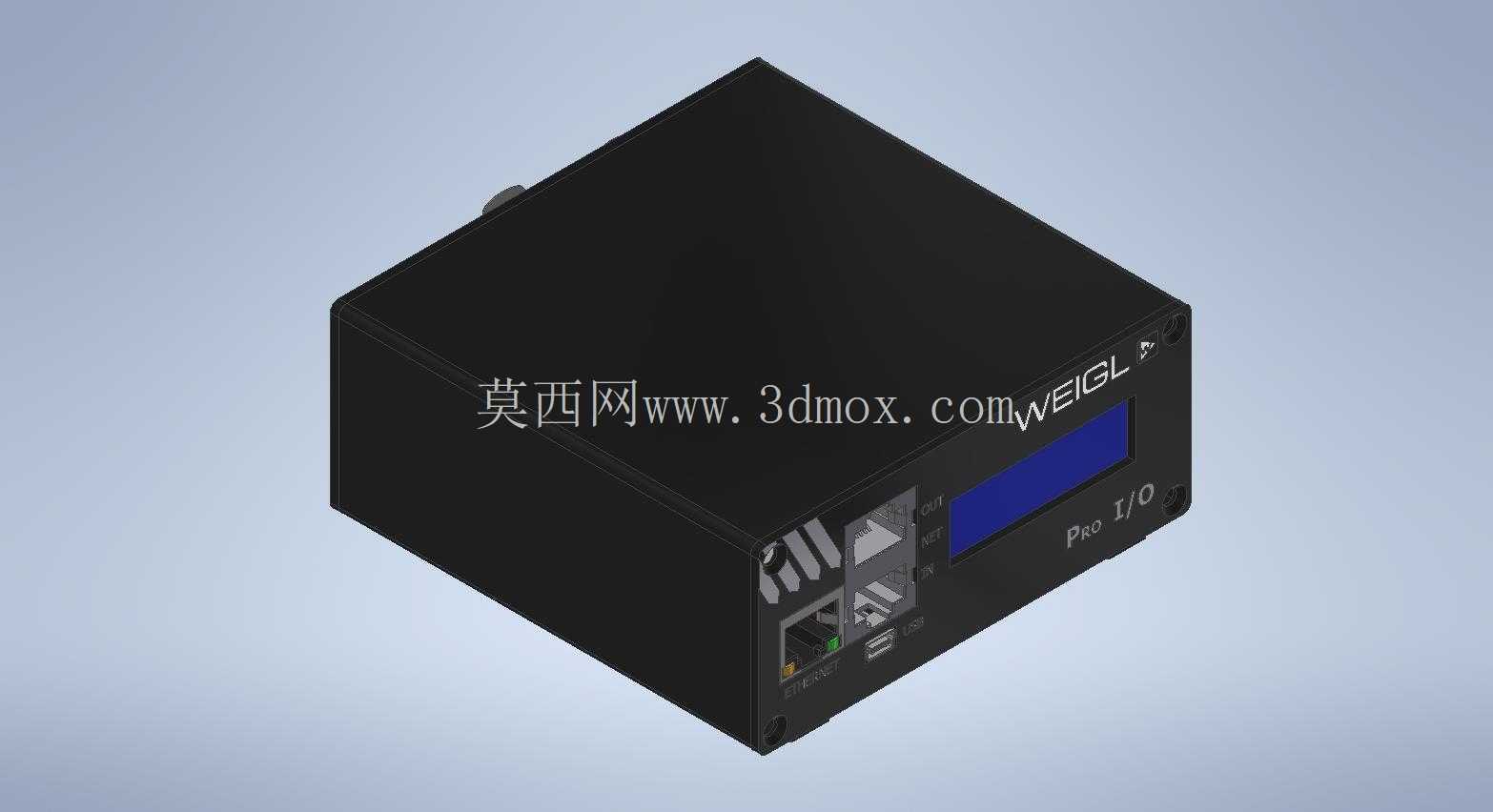

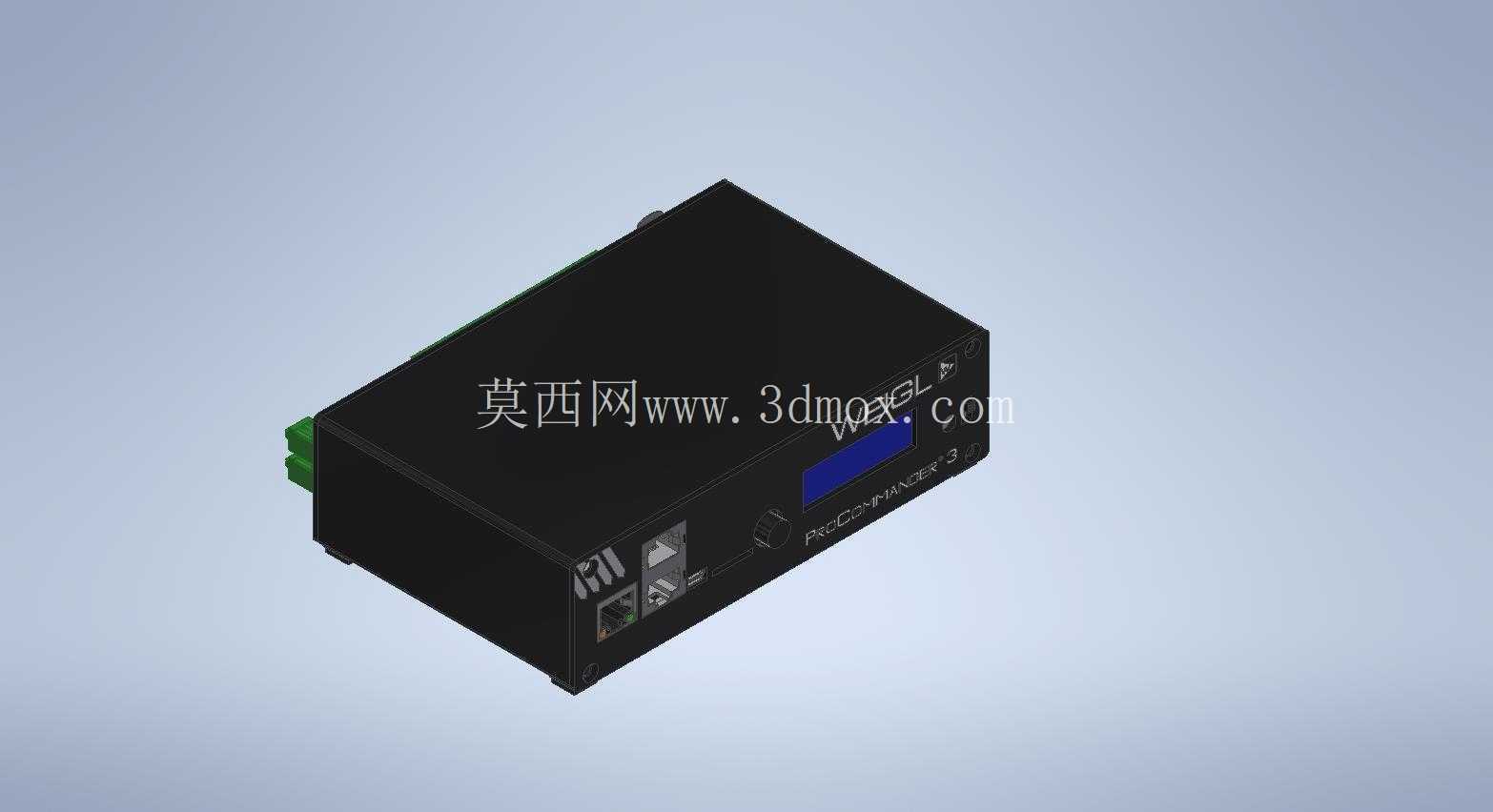

　　从结构设计层面看，整机采用一体化封闭式金属壳体，壳体主体为拉伸铝型材搭配两端端板的组合结构，这种结构选型一方面能为内部多块控制电路板提供足够的电磁屏蔽效能，毕竟演出场景中往往存在大量无线话筒、大功率灯光电源、音响功放这类强电磁干扰源，金属壳体可以有效隔绝外部杂散电磁信号对内部高速通讯线路的干扰，避免信号误触发；另一方面铝型材的散热特性能将内部主控芯片、通讯驱动芯片工作产生的热量通过壳体直接散出，无需额外加装散热风扇，既降低了设备自身的运行噪音，也消除了风扇积灰、轴承磨损带来的后期维护隐患，适配演出场所设备长期安装在密闭设备井、桁架内部的通风不佳工况。

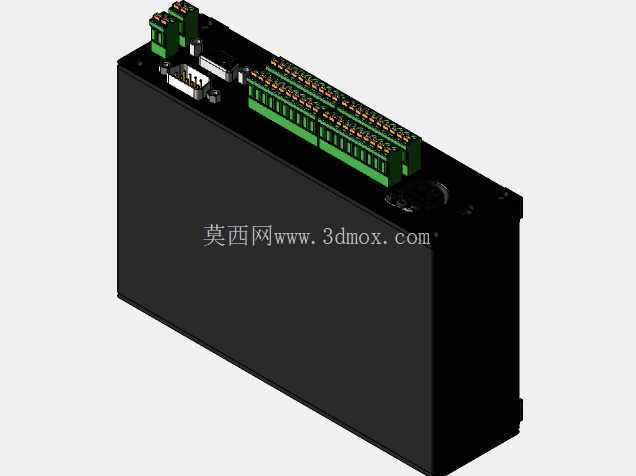

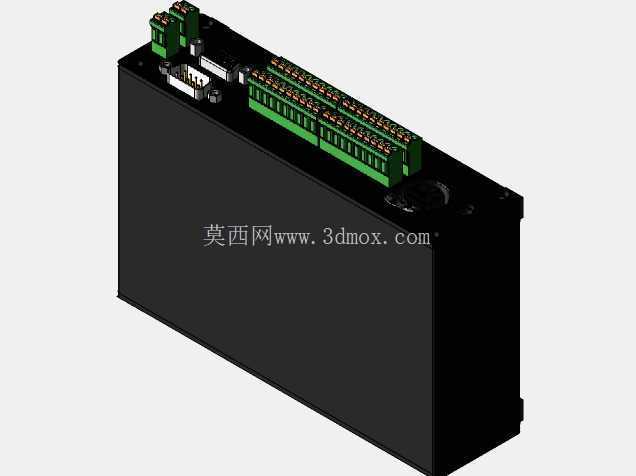

　　接口布局的设计充分考虑了现场施工的接线便利性，所有对外接线端子全部集中布置在壳体顶面的单侧区域，采用双排绿色插拔式接线端子排，单排端子对应16路数字IO通道，端子排旁预留了状态指示灯位，每一路IO通道的通断状态都可以通过对应指示灯直接观测，现场调试人员无需连接软件就能快速判断通道输出是否正常；端子侧旁集成了调试用的USB接口、扩展通讯接口以及电源输入接口，所有接口的排布间距预留了足够的手指操作空间，即便现场使用多芯线缆压接冷压端子的情况下，也不会出现相邻接口接线互相干扰的问题。安装边界的设计上，壳体底部预留了标准DIN导轨安装卡扣位，同时也预留了螺丝固定孔位，既可以直接卡装在演出控制机柜的标准电气导轨上，也可以通过M4螺丝直接固定在设备安装板或者桁架转接板上，整机的外形长宽高比例控制在适配1U半宽机柜安装的尺寸区间，多台同类型设备并排安装时不会占用过多机柜空间，设备侧面预留了设备间堆叠连接的定位槽，多台设备扩展IO通道时可以直接通过定位槽拼接对齐，保证机柜内部布线整齐。

　　功能架构的设计上，内部电路板采用分层堆叠结构，主控板位于壳体最底层，上面依次叠装音频解码板、通讯扩展板、IO驱动板，板与板之间采用板对板连接器连接，减少内部飞线带来的信号干扰与装配复杂度，IO驱动板的每一路输出都做了光电隔离设计，即便外部接入的灯光、机械执行机构出现浪涌电流，也不会击穿主控板的核心芯片，提升设备在复杂现场工况下的运行稳定性。在实际项目应用中，这类控制器往往需要同时对接音频处理器、LED显示屏发送卡、DMX灯光控制台、机械道具的伺服驱动器、特效设备的触发开关，因此结构设计时特意在壳体一端预留了多协议扩展接口的安装位，可以根据项目需求选配不同的通讯扩展模块，无需重新开模制作壳体，大幅降低不同项目适配的结构改造成本；壳体表面做了黑色磨砂氧化处理，既提升了壳体的耐磨耐刮性能，也避免演出设备安装在观众可视区域时出现反光干扰观众观演体验的问题。设计过程中还充分考虑了现场检修的便利性，壳体上盖采用可拆卸式结构，仅需拧下两端的四颗固定螺丝就能打开上盖，对内部的扩展模块、存储单元进行更换，无需将整个设备从机柜上拆下，大幅缩短现场故障排查与检修的时间，适配演出项目彩排、演出期间故障快速处置的需求。
