S系列开关电源金属外壳结构设计

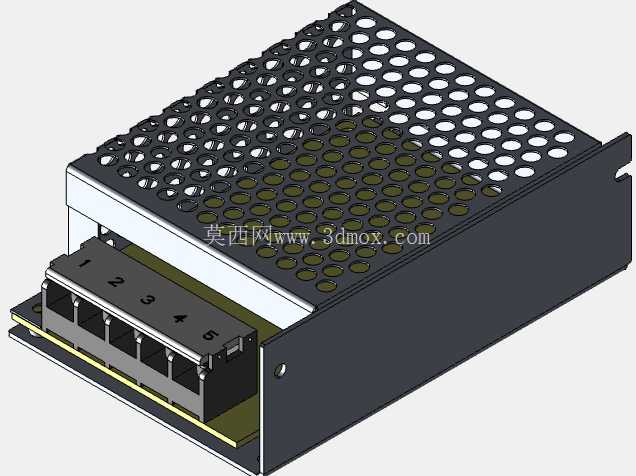

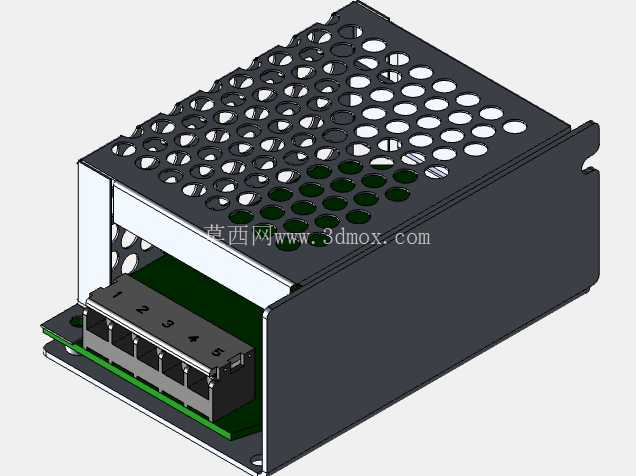

在工业电控、小型设备供电的场景里，这类封闭金属壳体的开关电源是配电链路里最常见的末端转换部件，区别于开放式裸板电源，带金属外壳的版本在抗干扰、物理防护、安装适配性上都更适配复杂的工业现场环境。这次的结构设计围绕25W、50W两个功率段的S系列开关电源展开，首先要解决的就是功率器件的散热问题，外壳顶面采用整面阵列冲孔的设计，冲孔排布避开内部PCB板上高压区域的安全距离，圆孔的孔径、孔间距经过排布计算，既保证足够的通风通流面积，让内部功率管、变压器工作时产生的热量能通过自然对流快速散出，又不会因为开孔过大降低壳体的结构强度，同时避免异物掉入壳体内部造成电路短路。壳体采用弯折钣金拼接结构，侧边的折弯边做了卡扣与螺丝孔结合的固定方式，不需要复杂的焊接工艺就能实现上下壳体的牢靠装配，生产组装时可以快速扣合后打螺丝固定，能有效提升产线的装配效率。壳体两侧预留的安装耳带定位孔，既可以适配机柜内的导轨安装附件，也能直接通过螺丝固定在设备的安装板上，安装孔的位置做了沉台设计，螺丝锁紧后不会突出壳体表面，避免安装时刮擦周边线缆或者其他元器件。从安装边界来看，25W规格的壳体长宽高尺寸为85mm、58mm、38mm，50W规格的长宽高为110mm、78mm、38mm，统一的高度尺寸可以让同系列不同功率的电源在机柜内排布时保持齐平的安装面，方便布线时的线束整理，不会出现高低差导致的线缆弯折应力。壳体内部预留了PCB板的定位卡槽，卡槽的尺寸匹配对应功率段的PCB板厚度，装配时PCB板可以直接滑入卡槽定位，不需要额外打胶或者增加固定柱，减少装配工序的同时，也能避免PCB板在壳体内晃动导致的元器件引脚脱焊。前端的接线端子开口位置做了翻边处理，翻边的圆角打磨光滑，接线时不会割破导线的绝缘层，端子开口的尺寸刚好匹配对应位数的接线端子，既不会留过大的缝隙让灰尘进入壳体内部，也不会因为开口过小导致端子装配时出现干涉。壳体表面采用黑色喷塑处理，喷塑层的厚度控制在合理范围，既保证金属壳体的绝缘性能，避免壳体意外带电时的触电风险，也能提升壳体的耐锈蚀能力，适配多粉尘、轻度潮湿的工业使用环境。在结构设计的过程中，还特意考虑了EMC屏蔽的需求，钣金壳体的拼接缝隙做了重叠搭接设计，装配后缝隙处的导电连续性良好，能有效屏蔽内部开关电路产生的高频电磁干扰，避免对周边的敏感传感器、控制信号造成干扰，同时也能阻挡外界的电磁干扰影响电源本身的输出稳定性。壳体底部的开孔对应PCB板上的发热器件位置，辅助形成上下贯通的散热风道，自然对流状态下空气从底部开孔进入，带走器件表面的热量后从顶面的冲孔流出，不需要额外加装散热风扇就能满足25W、50W功率段的温升要求，减少了风扇带来的噪音与寿命短板，更适合长时间连续运行的工业设备使用。
