轻量化蜂窝结构GE工业支架设计

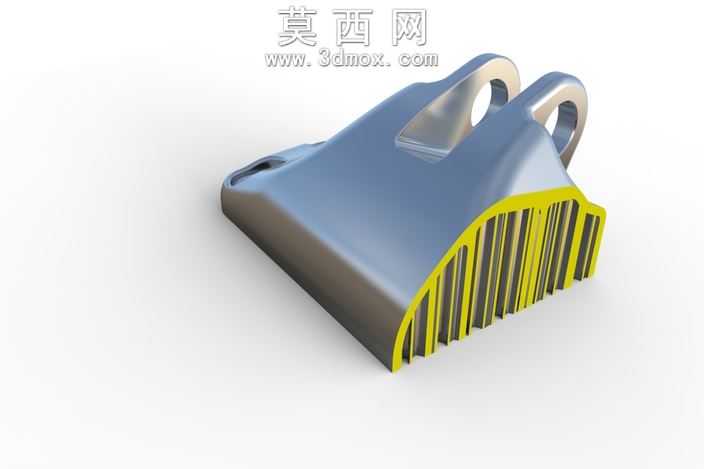

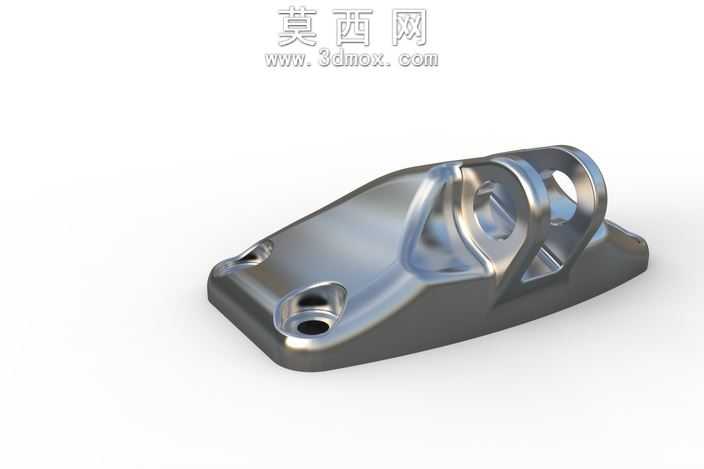

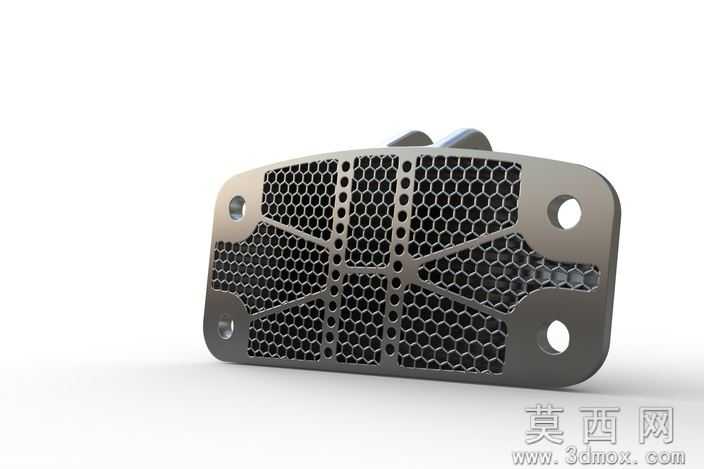

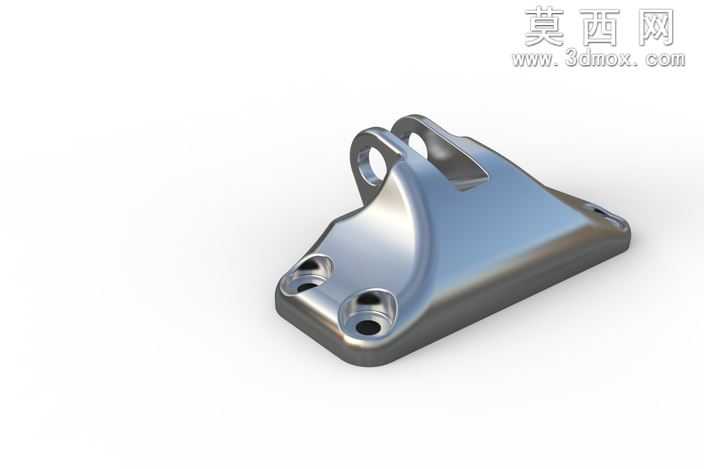

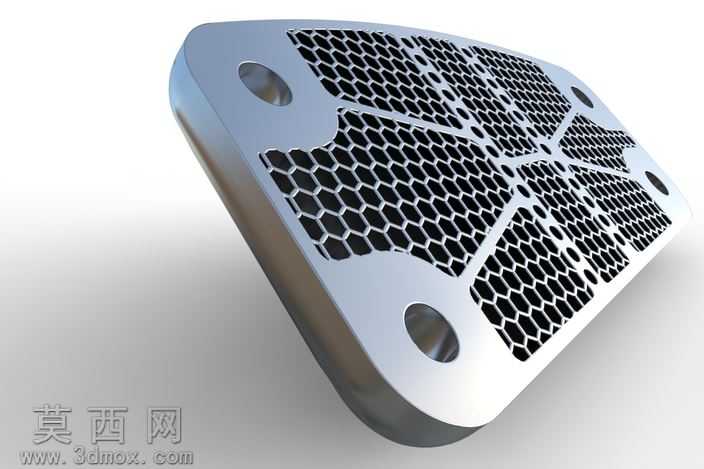

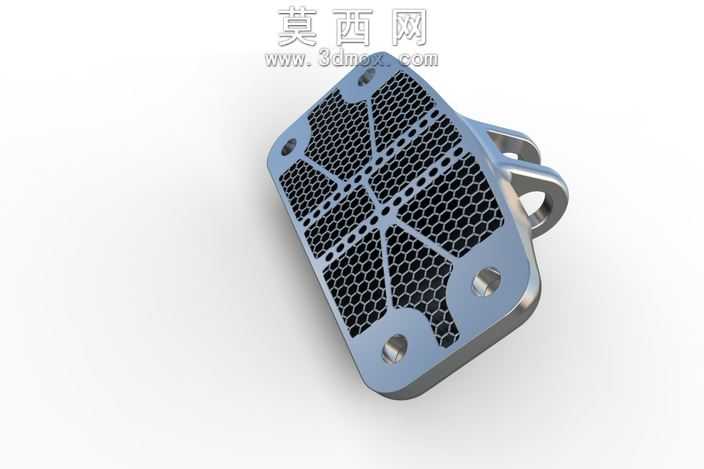

本款支架的三维建模过程以原有通用电气配套支架的基础外形为设计基准，首先通过参数化建模确定整体外轮廓尺寸，保留原有安装孔位、侧边挂耳的装配适配尺寸，确保可以直接兼容原有设备的安装接口，无需对配套结构做额外调整。建模阶段首先构建支架的实体基底，精准定位四个角部的沉头安装孔位置，预留出侧边挂耳的铰接安装空间，保证基础装配功能的完整性。在结构优化环节，设计团队针对原有支架重量冗余的问题，采用拓扑优化思路对非受力区域做材料削减，首先减薄多余的壁厚与冗余肋板结构，同时为了避免材料削减带来的结构刚性下降，在支架内部的空腔区域构建精细的六角形蜂窝网格结构，通过均匀排布的六边形单元形成连续的刚性支撑网络，让整体结构在大幅削减材料用量的同时，依然保持足够的结构强度与抗形变能力。材质渲染阶段采用金属哑光质感的合金材质，还原工业金属零部件的真实表面质感，对蜂窝网格的边缘做倒角处理，避免应力集中问题，同时对安装孔的内壁、挂耳的铰接接触面做精细化的面处理，还原真实机加工零件的表面精度。经过结构优化后的支架，整体重量相比原始版本下降52%，同时蜂窝结构的力学特性可以均匀分散承载时的受力，避免局部应力集中导致的结构损坏，兼顾了轻量化需求与结构可靠性，完全适配原有通用电气设备的安装使用场景，在保证装配兼容性的前提下实现了出色的减重效果，适合对部件重量有严格要求的工业应用场景。
