对称式木材夹持机械夹具结构设计

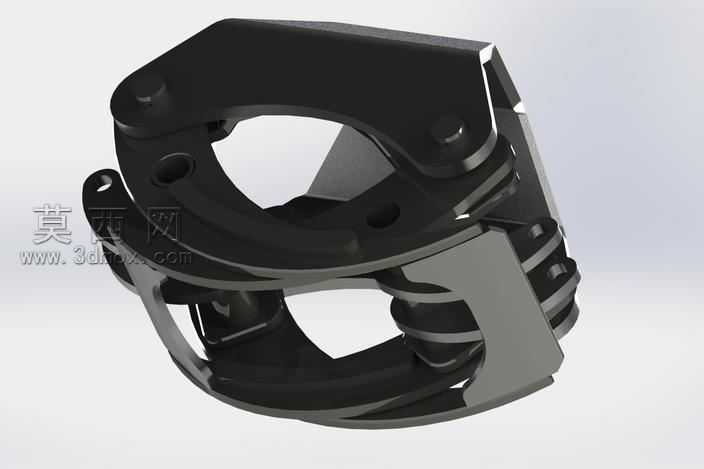

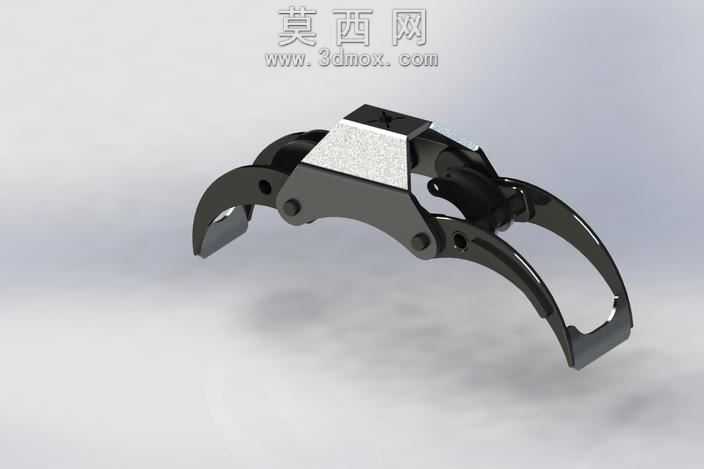

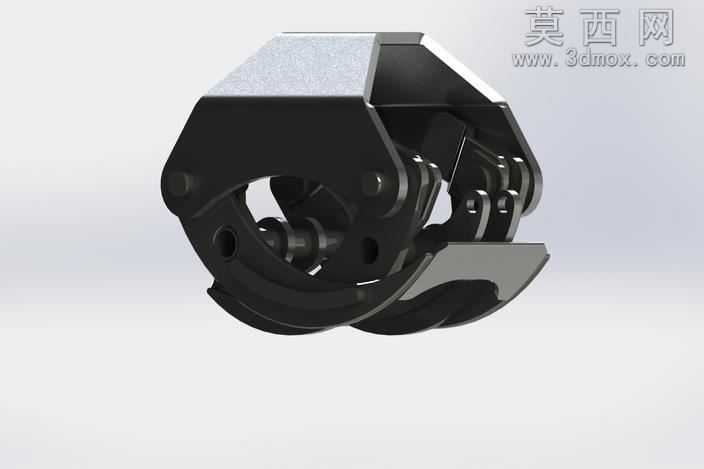

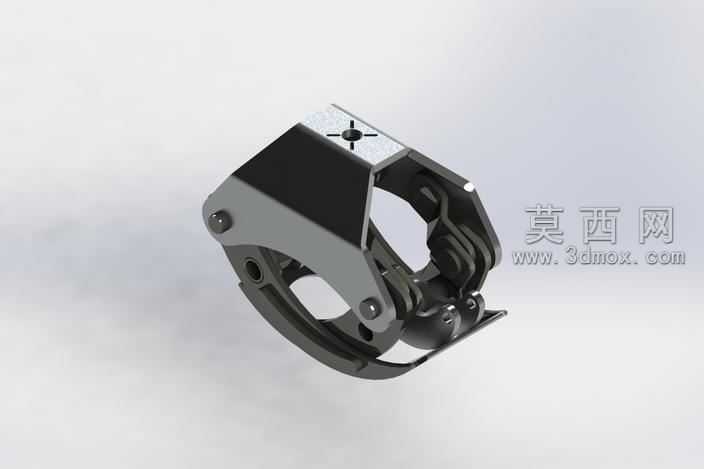

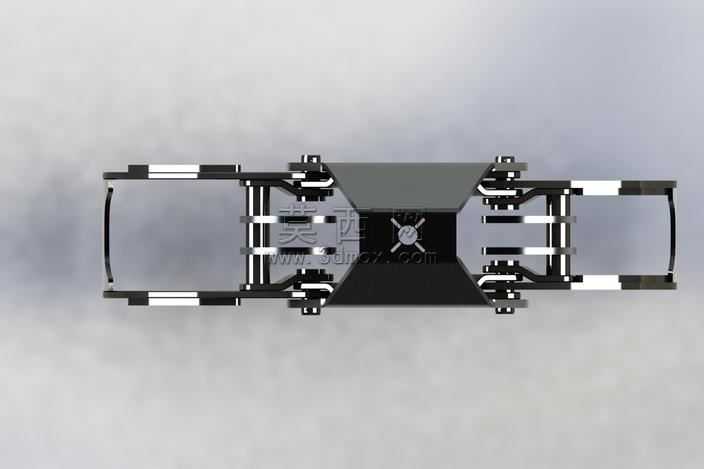

本作品为针对木材夹持作业设计的对称式机械夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处铰接点位、连杆尺寸、夹持接触面都做了精准的尺寸约束，保证整体结构的运动逻辑符合实际机械传动要求。从渲染呈现效果来看，模型采用了金属质感与深色防滑材质搭配的视觉方案，主体连杆与铰接销轴部分赋予哑光金属材质，还原金属加工件的真实质感，中部夹持基座与接触端面采用深色耐磨材质，既区分了不同功能部件的视觉层次，也贴合实际夹具使用中接触部位需要耐磨防滑的设计需求。结构设计上采用完全对称的双端夹持布局，两侧的多连杆联动机构通过中部基座实现同步传动，当驱动端施加作用力时，两侧的夹持臂可同步完成收合动作，保证对木材类工件的夹持力均匀分布，避免单侧受力导致的工件偏移或夹持不稳问题。每处铰接位置都预留了标准销轴安装位，连杆之间的运动间隙经过合理校核，既保证机构运动顺畅无卡滞，也避免间隙过大导致的夹持精度下降。设计思路围绕木材夹持的实际作业场景展开，针对木材表面硬度不均、外形规整度有限的特点，加宽了夹持臂的接触端面，增大接触面积以分散夹持压强，防止夹伤木材表面；对称式的结构设计也让夹具可以适配不同宽度的木材工件，通过调整驱动行程即可适配一定尺寸范围内的夹持需求，无需更换夹具部件即可完成多种规格木材的夹持作业。建模过程中对所有零部件都做了可装配化设计，每个零件都可单独导出用于生产加工，装配关系完全符合实际机械装配逻辑，不存在干涉错位问题，渲染阶段通过光影调整突出了机构的铰接细节与结构层次，清晰展现了夹具的整体构造与运动原理，可直接用于机械结构教学、工装设计参考以及相关作业场景的方案演示。
