卫生级Y型管道过滤器三维设计作品

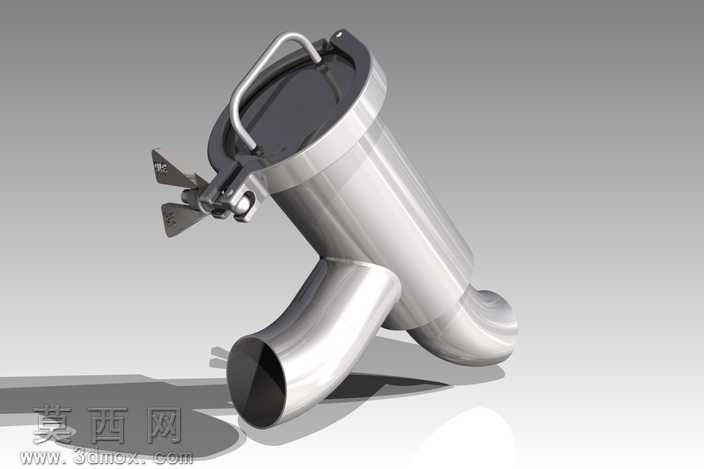

本作品为卫生级Y型管道过滤器的三维建模设计，整体采用等径斜向三通式Y型结构布局，建模过程中严格遵循卫生级流体设备的设计规范，所有与物料接触的边角均做圆弧过渡处理，不存在卫生死角，完全满足食品、制药行业的清洁要求。模型主体采用抛光不锈钢材质进行渲染，表面设置高反光低粗糙度的材质参数，还原卫生级不锈钢镜面抛光的真实质感，顶部快装压盖处的锁紧结构做了细节还原，包括蝶形锁紧螺母、铰接式压臂、密封压边的结构都做了精准建模，压盖顶部的提手采用圆弧弯管造型，符合实际使用中的开合操作需求。模型的三个连接端口均采用卫生级快装接口标准建模，端口端面的卡箍限位槽、密封面的倒角都做了精细化处理，斜向布置的过滤腔与主流道的夹角经过优化设计，既保证流体经过时的压损控制在合理范围，也方便过滤后杂质的沉积与清理。建模过程中对各部件的装配关系做了严谨的干涉检查，锁紧机构的活动行程、压盖的开合角度都符合实际机械结构的运动逻辑，渲染阶段采用影棚级布光方案，通过多盏面光源突出不锈钢材质的金属光泽与曲面过渡效果，同时对密封件、锁紧紧固件等非金属部件做了差异化材质区分，让整体模型的结构层次更加清晰。该过滤器主要应用于乳品、饮品、制药等对卫生等级要求较高的流体输送管路，可在不拆解管路的情况下完成滤芯的清理与更换，快装式的结构设计大幅降低了设备维护的时间成本，建模时充分考虑了不同规格的参数适配性，可通过参数调整快速适配不同管径的管路使用需求。
