MiniPCIe接口PCB板三维结构设计

　　在嵌入式硬件、工业控制计算机以及便携计算设备的结构设计环节中，Mini PCI Express接口的PCB板卡是实现功能扩展的核心载体之一，这类板卡常被用于搭载无线网卡、固态硬盘、工业采集模块等扩展部件，其结构设计的合理性直接影响整机的装配兼容性、信号稳定性以及长期使用的可靠性。本次设计的Mini PCI Express PCB结构，参考行业通用连接器规格完成三维建模，完整还原了板卡的实体形态与安装特征，可直接用于设备机箱的结构干涉校验、安装空间预留以及整机装配仿真。

　　从实际应用场景来看，这类板卡广泛出现在工业一体机、嵌入式工控主机、便携检测设备、小型网络设备内部，作为功能扩展的标准接口部件，其安装空间往往被限制在机箱内部的狭小区域，周边通常会布置散热片、内存插槽、走线槽等其他结构件，因此板卡的外形尺寸、安装孔位、金手指位置的精度要求极高，一旦尺寸出现偏差，就会出现装配时卡滞、金手指接触不良、安装孔无法对齐固定柱等问题，严重时甚至会在设备震动工况下出现板卡松动、接触断开的故障。

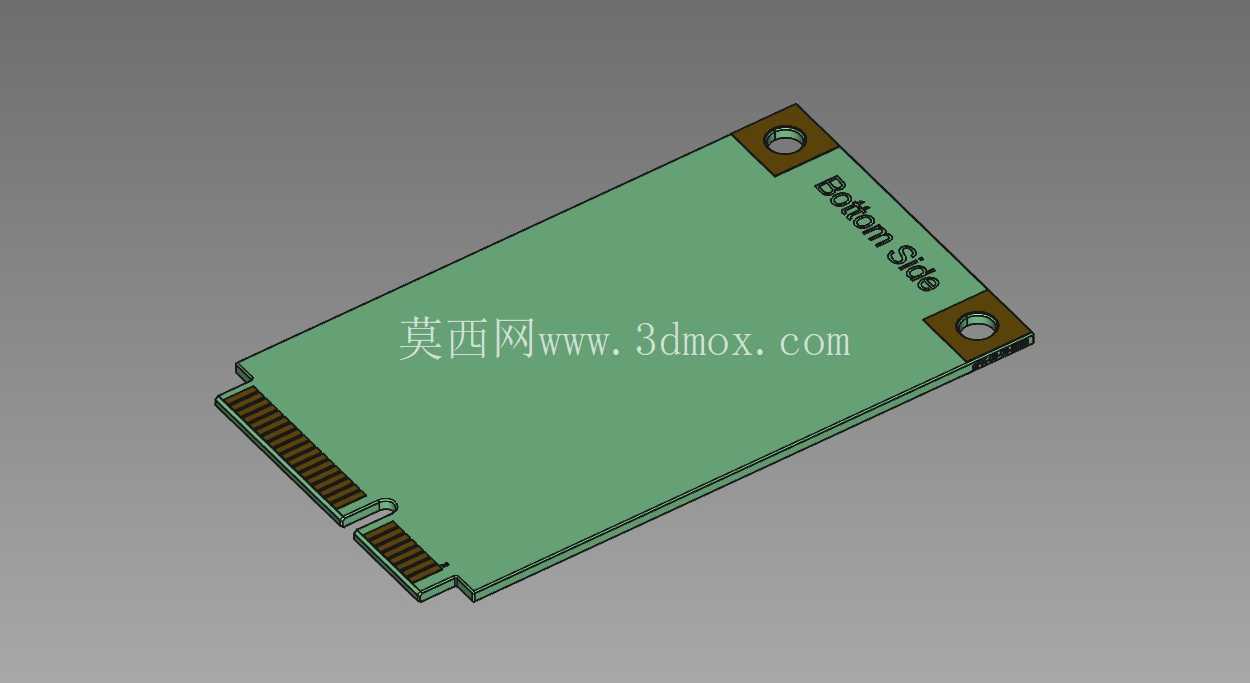

　　设计过程中首先锁定了板卡的核心安装边界，整体板身尺寸控制在50.95×30×1mm，这个厚度是标准PCB板的常规叠层厚度，能够兼容绝大多数Mini PCIe插槽的卡扣高度要求，避免板身过厚导致插槽卡扣无法锁紧、或是板身过薄在插拔过程中出现形变的问题。板身的两个对角位置设置了标准的安装固定孔，孔位周边做了露铜安装区域的结构还原，对应机箱内部的铜柱固定位，装配时可以通过螺丝将板卡远端固定在机箱支架上，抵消金手指端的受力，避免长期使用后金手指出现磨损松动。

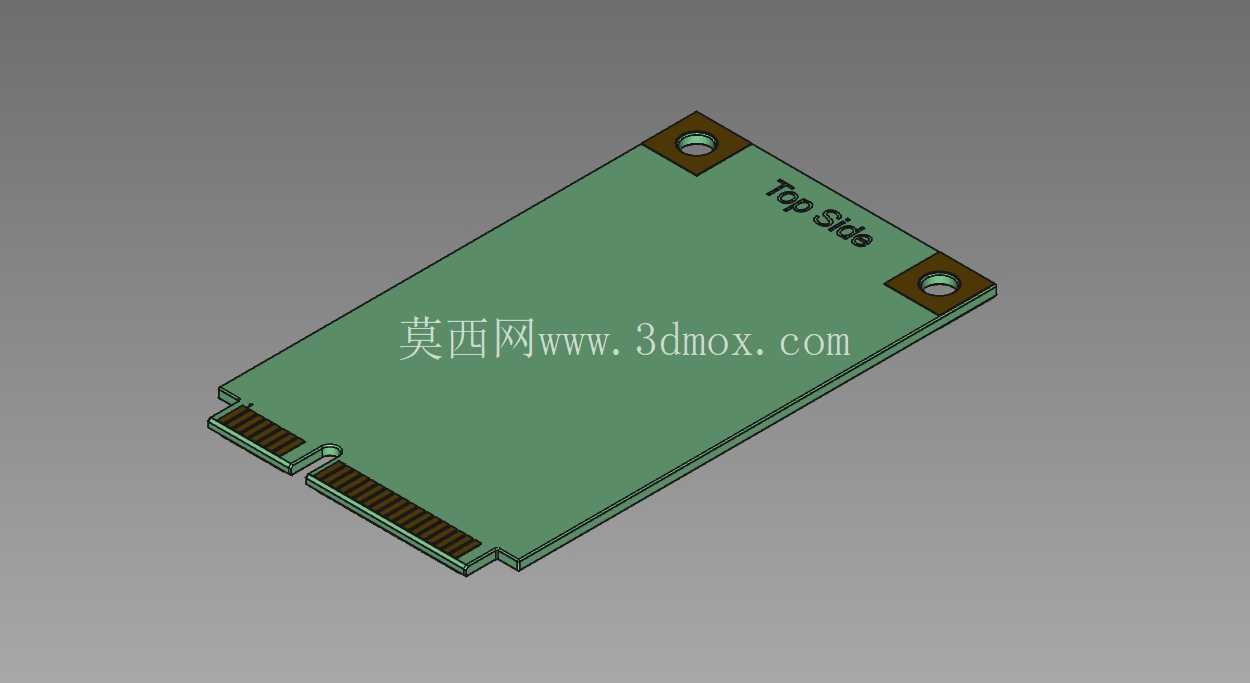

　　板卡的金手指端严格按照接口规范做了分段设计，区分了主接口金手指与侧边的定位缺口，定位缺口的位置、深度都匹配标准连接器的防呆结构，能够从物理上避免板卡反插、错插导致的接口烧毁问题。板身表面标注了Bottom Side的丝印方位标识，对应生产环节的焊接面区分，也方便结构设计人员在装配仿真时快速识别板卡的安装方向，避免出现上下颠倒的装配错误。

　　在结构细节处理上，板卡的四个边角都做了小尺寸的倒角处理，避免装配过程中尖锐的板边划伤操作人员、或是刮损机箱内部的走线绝缘层；板身边缘的走线避让区域也在三维模型中做了轮廓还原，能够帮助结构设计人员在整机布局时合理规划内部走线位置，避免线材压在板卡表面的元器件焊盘上造成短路风险。

　　对于结构设计从业者而言，这个三维模型可以直接导入整机装配环境中，完成安装空间的校验：比如模拟板卡插拔过程中是否会和周边的散热结构、内存部件产生干涉，检查固定铜柱的高度是否匹配板卡安装后的水平度，确认板卡上方预留的散热空间是否满足扩展模块的散热需求；对于硬件选型人员来说，也可以通过这个模型直观确认板卡的尺寸边界，提前评估所选机箱是否能够兼容该规格的扩展板卡，避免选型失误导致的整机结构返工。

　　不同于原理层面的PCB设计，三维结构层面的建模更关注实体装配的兼容性，所有的尺寸设定都围绕实际装配场景展开：比如安装孔的孔径大小匹配常用的M2固定螺丝，板身长度控制在标准Mini PCIe规格的允许公差范围内，金手指端的伸出长度匹配插槽的插入深度，这些细节的精准还原，能够让模型在实际工程应用中直接对接生产与装配环节，减少反复打样验证的成本，缩短产品开发周期。在工业设备的抗震动设计环节，还可以基于这个模型开展固定点位的受力仿真，验证板卡在不同震动频率下的形变情况，优化固定柱的布置位置，提升设备在复杂工况下的运行稳定性。
