工业传动用直齿锥齿轮三维结构设计

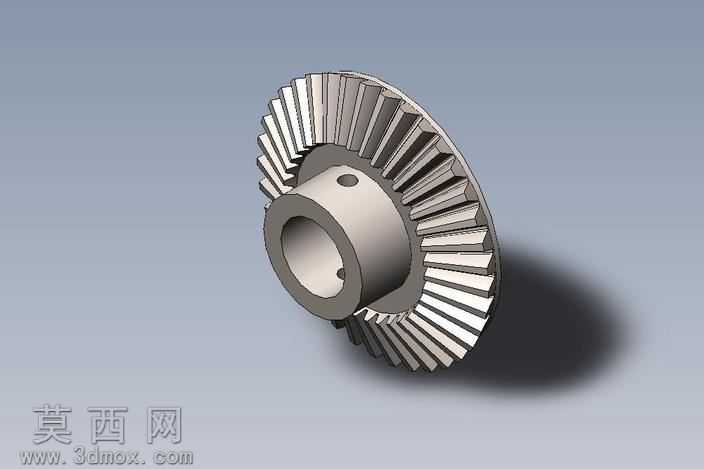

本作品为工业传动场景使用的直齿锥齿轮三维建模作品，建模阶段首先基于机械设计手册中直齿锥齿轮的参数规范，确定了齿轮的模数、齿数、分锥角、齿顶高系数、顶隙系数等核心参数，依托三维建模软件的参数化建模功能完成整体结构搭建。建模过程中先绘制齿轮的基准轴、分锥母线、背锥等基准几何元素，通过草图绘制完成单个轮齿的齿廓曲线，结合渐开线齿形的数学生成逻辑保证齿形精度，再通过圆周阵列命令完成全部轮齿的均匀排布，确保每一个轮齿的齿距、齿厚参数完全一致，避免传动过程中出现卡滞、啮合间隙不均的问题。齿轮主体的轮毂部分采用一体化建模设计，中心设置适配传动轴的安装通孔，轮毂侧壁预留两个对称的定位销孔，用于装配时与传动轴进行周向固定，保证扭矩传递过程中齿轮与轴不会发生相对转动，轮毂与轮盘的衔接位置做了圆角过渡处理，降低应力集中风险，提升零件的结构强度。渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数还原真实机加工零件的表面质感，添加柔和的环境光与定向补光，清晰呈现轮齿的齿面形态、轮毂的加工细节，通过阴影效果强化模型的立体层次感。设计过程中充分考虑锥齿轮的实际装配与使用需求，轮齿的齿向、齿顶倒角均按照实际加工工艺要求设计，既保证两个配对锥齿轮能够实现垂直交错轴之间的运动和动力传递，也兼顾了零件的加工可行性，可直接用于机械传动系统的虚拟装配验证、运动仿真分析，也可作为机械设计教学、传动方案演示的数字化模型使用，模型结构完整，参数符合通用工业传动齿轮的设计标准，能够适配多数中小功率的垂直轴传动场景。
