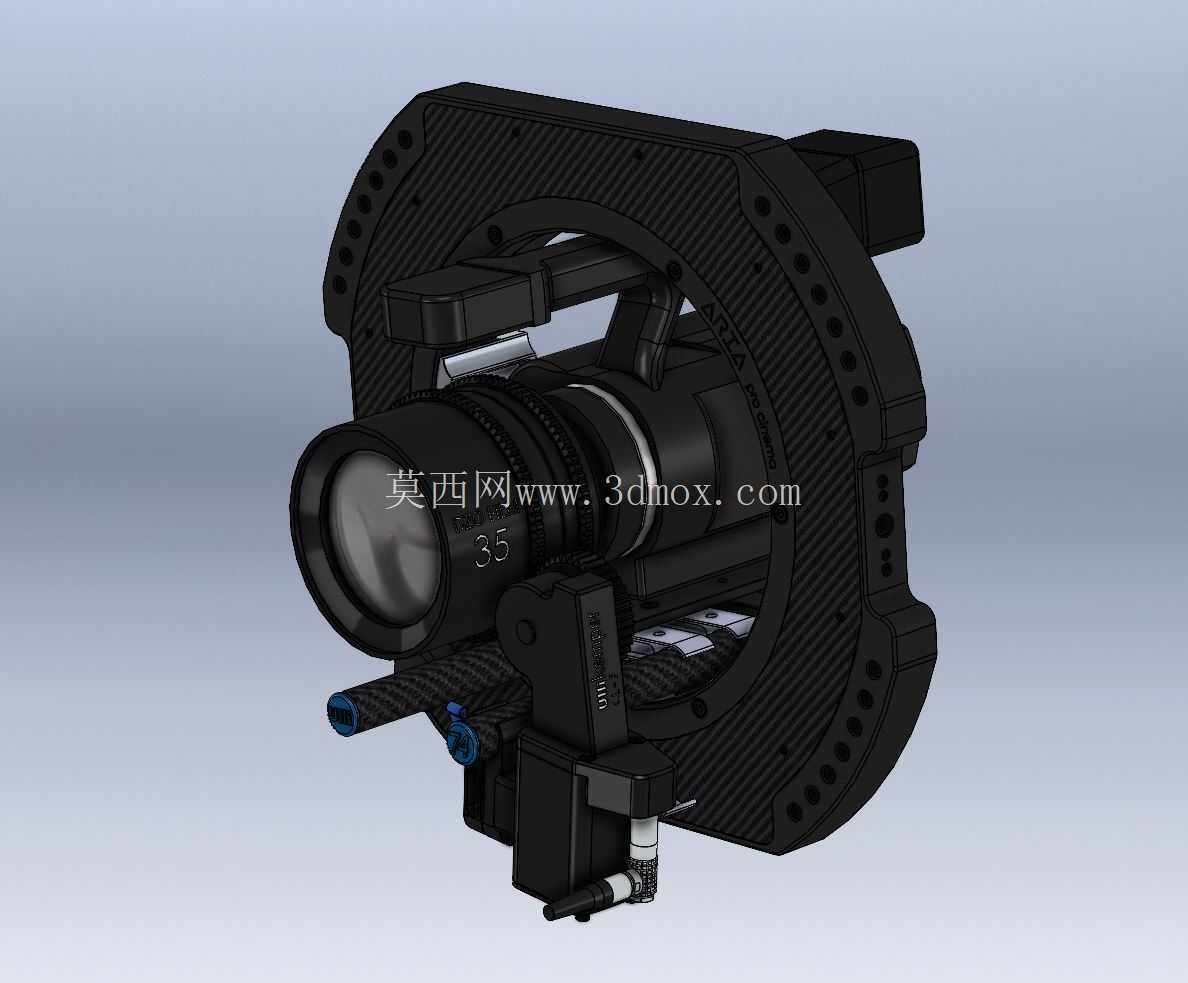

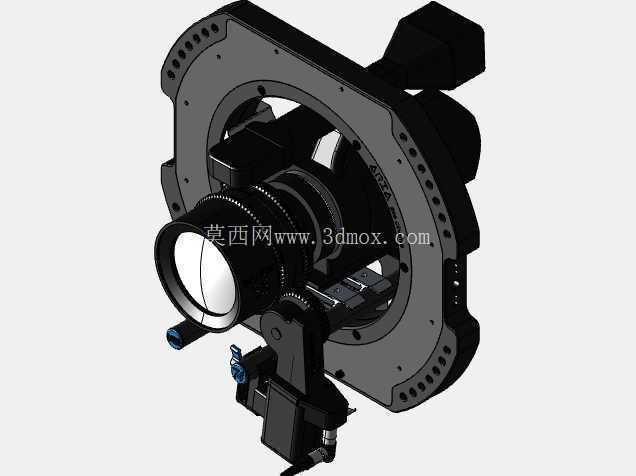

带环形调节支架的相机机器人头部结构

　　这套相机机器人头部结构，主要面向工业视觉检测、影视拍摄跟拍、特种巡检机器人的视觉搭载场景设计，核心是解决相机在多姿态作业下的稳定固定、角度快速调节以及管线集成排布问题。从实际落地场景来看，这类结构常被用在自动化产线的在线检测工位，搭配工业相机完成工件表面缺陷识别、尺寸精度检测、定位抓取引导；也可搭载在移动巡检机器人上，完成设备仪表读数识别、环境异常巡检；在专业影视拍摄领域，这类结构也可作为遥控云台的核心承载部件，实现镜头的平稳转向与跟焦动作。

　　从功能特性上看，该结构采用环形碳纤维材质的主承载框架，框架周向均匀排布多组安装孔位，既可以适配不同焦距、不同尺寸的相机镜头安装，也能预留出足够的空间布置跟焦电机、供电线缆、信号传输线，避免管线在角度调节过程中出现拉扯、弯折磨损的问题。镜头固定座采用快拆式锁紧结构，无需额外工具即可完成相机的快速更换与位置校准，适配不同作业任务下的镜头选型需求。框架两侧预留的调节驱动安装位，可直接适配标准伺服舵机或步进电机，实现俯仰、滚转两个自由度的角度调节，调节角度范围可覆盖正负120度俯仰、360度滚转，满足不同视角的拍摄检测需求。

　　设计思路上，整体结构优先考虑轻量化与刚性的平衡，主框架采用碳纤维复合材质，在保证整体结构抗形变能力的前提下，尽可能降低头部整体重量，减少底部回转关节的负载，提升动态调节过程中的响应速度与稳定性。镜头固定位置做了同轴度校准设计，安装基准面与环形框架的回转中心保持严格同轴，避免角度调节过程中出现镜头光轴偏移，影响视觉检测的精度或拍摄画面的稳定性。管线排布采用框架内部走线的方式，所有供电、信号、控制管线都从环形框架的中空区域穿过，外部无裸露管线，既提升了整体结构的整洁度，也避免了作业过程中管线被外部构件勾挂造成的设备损坏。结构上还预留了滤镜、补光灯等外接配件的安装接口，可根据实际使用需求快速拓展配套功能组件。

　　从安装边界与尺寸适配来看，环形主框架的外径控制在180mm范围内，整体头部结构不含镜头的轴向厚度为75mm，可适配镜头直径在40mm至100mm之间的各类工业相机、专业摄像镜头，底部安装法兰采用标准的工业机器人末端接口尺寸，可直接搭载在六轴工业机器人末端、巡检机器人头部云台上，或是固定在产线的固定支架上使用。安装配合面做了定位销孔设计，装配时可通过定位销快速完成安装位置的校准，无需反复调整同轴度，降低现场装配的调试难度。结构上的所有活动铰接位置都采用了自润滑轴承配合，长期往复调节过程中不会出现卡顿、磨损间隙过大的问题，可满足长时间连续作业的使用需求。在细节设计上，跟焦驱动模块的安装位置做了可调节滑槽设计，可适配不同镜头的跟焦环位置，无需额外加工转接件即可完成跟焦组件的装配，提升了结构的通用适配能力。
