FRC赛事带电子设备全向转向传动系统

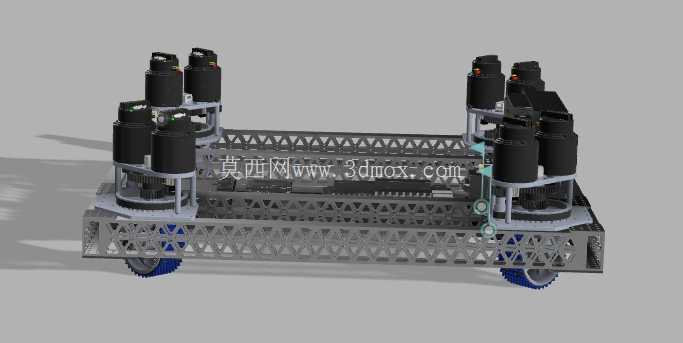

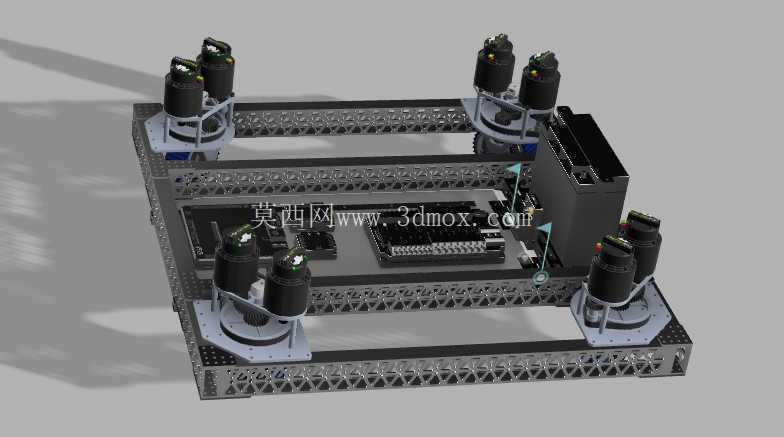

　　这套全向转向传动结构，是面向FRC机器人竞赛场景开发的行走驱动单元，核心解决竞赛场景下机器人快速变向、精准走位、多姿态移动的需求，适配竞赛中复杂的对抗、取放物料、路径规避等实际工况。整套结构采用四组独立转向驱动模块对称布置在框架四角，每个模块集成独立的行走驱动电机与转向驱动电机，可实现单轮独立转向、全向平移、原地自旋等多种行走模式，相比传统差速驱动结构，在狭小竞赛场地内的走位灵活性提升明显，能快速完成侧移、斜向行进等动作，减少转向半径带来的空间占用。

　　从结构设计逻辑来看，每个转向轮组的安装基座采用轻量化铝合金板材加工，通过定位销与紧固件固定在铝型材搭建的主框架上，安装孔位预留了足够的调节余量，可适配不同轴距、轮距的机器人底盘框架，轮组的安装面与主框架安装面的平面度公差控制在0.1mm以内，避免转向过程中出现卡滞或受力不均的问题。每个轮组的转向传动采用直连减速结构，转向电机输出端通过高精度减速器连接轮组支架，转向角度反馈通过内置的传感元件实时回传控制板，转向角度控制精度可达0.5度，满足高速行进过程中的精准转向需求。行走驱动电机通过同步带传动连接轮轴，传动比经过匹配调校，可在保证输出扭矩足够的前提下，实现竞赛要求的行进速度，轮体采用防滑耐磨材质，适配竞赛场地的地毯地面，减少打滑概率。

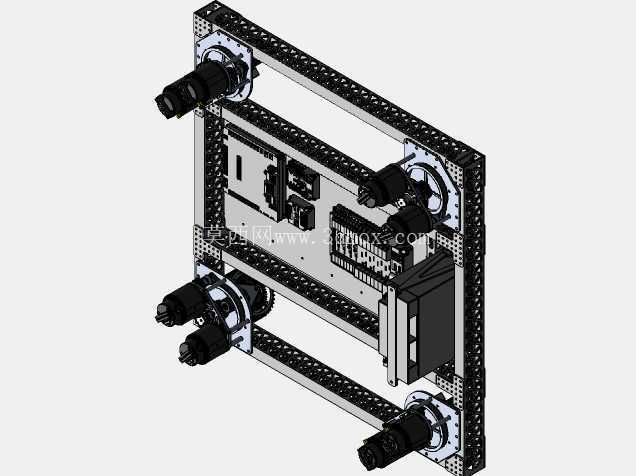

　　整套系统集成了完整的电子控制单元，主控制板固定在框架中部的安装位上，接线端子预留了足够的扩展接口，可直接连接四个轮组的驱动电机、转向电机以及传感元件，布线空间在框架中部做了分层设计，强电动力线与弱电信号线分开走线，避免信号干扰，电子放大器模块集成在控制板旁，可对电机驱动信号进行放大处理，保证大扭矩输出时的信号稳定性。框架整体采用标准工业铝型材搭建，型材槽口可直接安装各类紧固件，方便后续扩展其他竞赛功能组件，比如物料拾取机构、投射机构等，整体框架的外形尺寸适配FRC竞赛规则的尺寸边界要求，初始状态下的长宽高均符合赛事进场检测的尺寸限制，同时预留了足够的上部安装空间，可根据不同赛季的竞赛任务加装不同的功能组件。

　　在安装边界方面，四个轮组的下表面距离框架底部的高度经过调校，保证底盘离地间隙足够应对场地内的小幅度起伏与线缆、胶带等障碍物，轮组转向时的最大外轮廓不会超出框架的边界尺寸，避免在对抗过程中因轮组外伸发生碰撞损坏。每个轮组的维护拆卸不需要拆解整个主框架，仅需松开固定基座的四个紧固件即可单独拆下单个轮组进行维护更换，适配竞赛现场快速维修的需求。控制板的安装位做了减震处理，通过橡胶减震柱与框架连接，减少行进过程中的振动对电子元件的影响，所有接线接口均采用快插设计，可快速完成接线与拆线操作，提升赛前调试与现场维修的效率。

　　从实际使用场景来看，这套传动系统不仅可用于FRC机器人竞赛，也可经过参数调整后应用在小型AGV搬运设备、室内巡检机器人等需要全向移动的设备上，其模块化的轮组设计可根据不同的负载需求调整电机功率与轮径大小，铝型材框架的结构形式也可根据实际使用场景调整长宽尺寸，适配不同的安装空间要求。设计过程中对每个轮组的受力做了仿真校核，在机器人满载加对抗冲击的工况下，轮组支架的变形量控制在允许范围内，不会出现结构失效的问题，传动部件的选型均考虑了长时间连续运行的耐磨性，保证整个赛事周期内不需要频繁更换易损件。
