轮式移动服务机器人助手结构设计

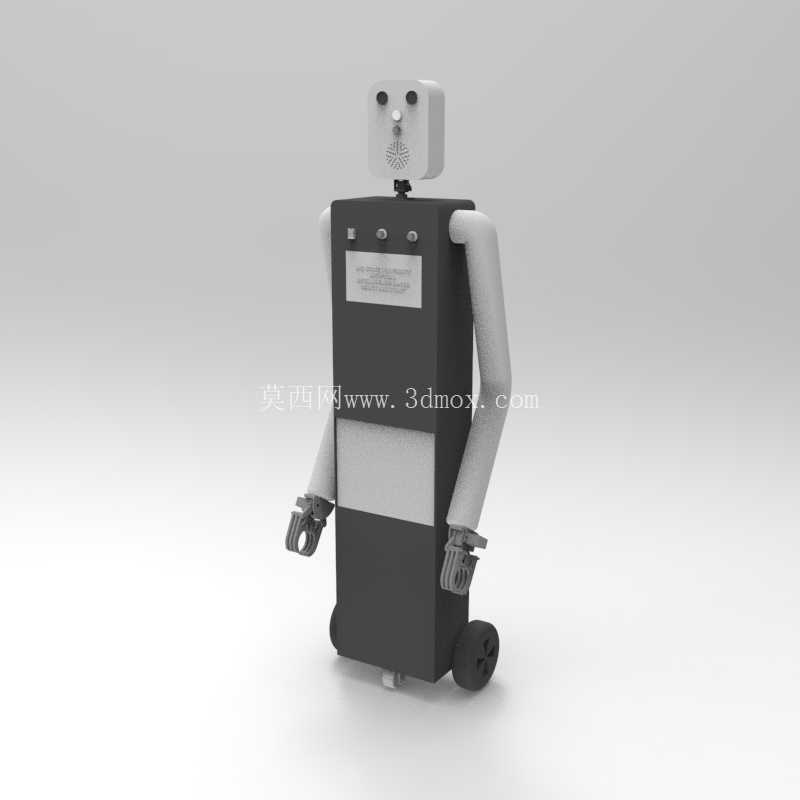

　　该轮式移动服务机器人助手面向展厅导览、办公辅助、实验室物料递送以及轻量级教学演示场景，整体采用拟人化立式布局，在保证移动稳定性的同时兼顾人机交互亲和力。机身主体为竖向箱式结构，下部集成驱动轮与支撑轮，中部布置控制舱、电池舱及交互面板，上部通过短颈连接方形头部，两侧配置多关节手臂与夹持末端，能够完成近距离取放小件物品、定点移动、状态提示等任务。

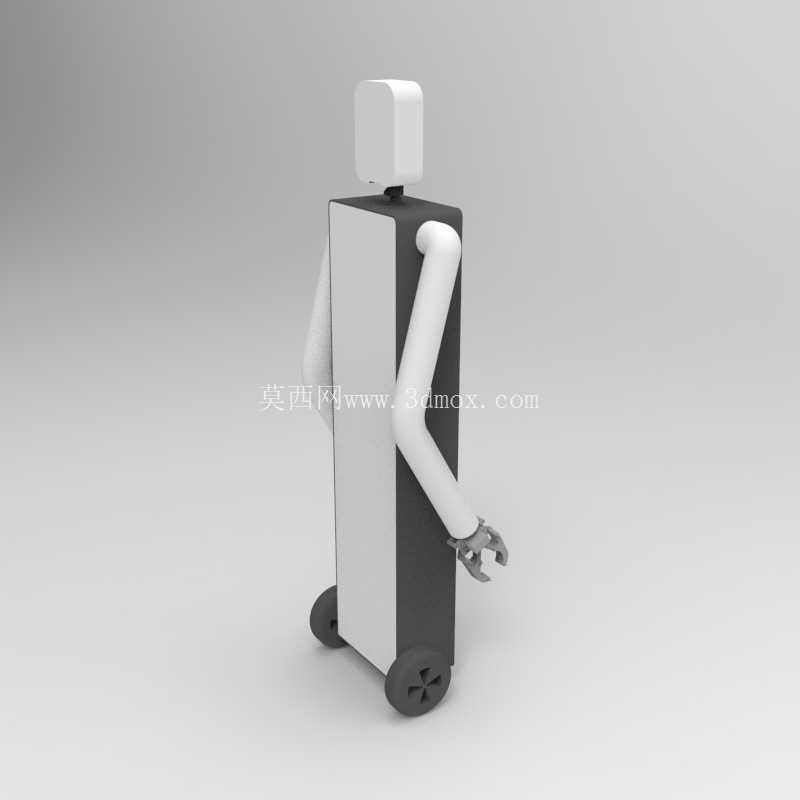

　　从底盘边界看，机器人采用底部轮式移动方案，后侧或侧下方设置主动轮，配合前部小支撑轮形成稳定支撑多边形。箱体下沿与地面之间保留足够离地间隙，可适应室内平整地面、地毯接缝及小型门槛过渡；轮径选择兼顾越障能力与机身高度控制，避免底盘过低导致卡顿。立式主体的重心被压低并集中在中下区域，电池、驱动器等较重部件尽量靠近底盘布置，从而降低加速、制动和转向时的倾覆风险。对于结构工程师而言，建模时需要重点核对轮距、轴距、机身投影轮廓与重心垂线的相对位置，确保静止和低速运动状态下支撑轮均能有效承载。

　　机身中段为主要承载箱体，外形采用近似矩形截面，侧壁可作为钣金折弯件、焊接框架件或塑料外壳件的设计参考。正面预留矩形显示窗口，可安装触控屏、状态面板或维护盖板；窗口周边设置螺钉固定位与沉台，便于后期装配密封。箱体上部布置按钮、指示灯或传感元件安装孔，孔位与内部电路板、线束走向需要保持一致。内部空间按功能分层：底层适合放置驱动电机、轮轴组件和电池；中层放置控制器、驱动器与接线端子；上层靠近交互区域布置显示屏、扬声器和感知模块。这样的分层方式既缩短动力线长度，也方便维护时逐层拆卸。

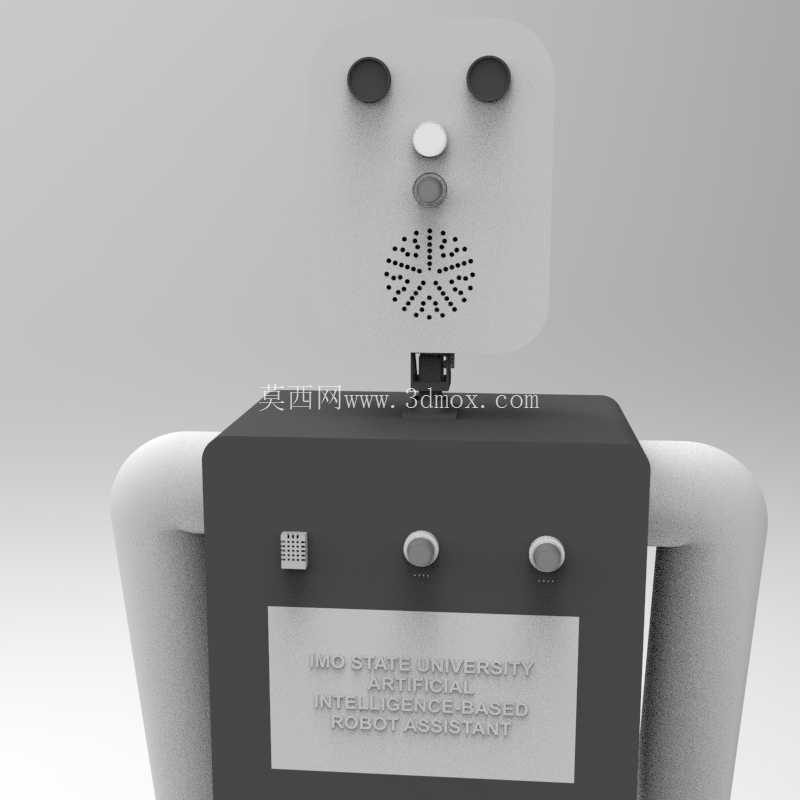

　　头部采用圆角方块造型，正面预留双目视觉或超声传感孔位，下方设置类似扬声器格栅的出声区域。头部与躯干之间通过短颈连接，颈部可设计为固定支撑，也可扩展为单轴或双轴转向关节。若用于导览场景，颈部增加回转关节后可实现视线跟随和朝向提示；若仅用于物料递送，则固定颈结构更利于控制成本和提高刚度。头部内部空间紧凑，适合安装摄像头、麦克风、小型显示屏或语音交互模块，建模时应预留线束穿过颈部的通道，避免装配时线缆外露或反复弯折。

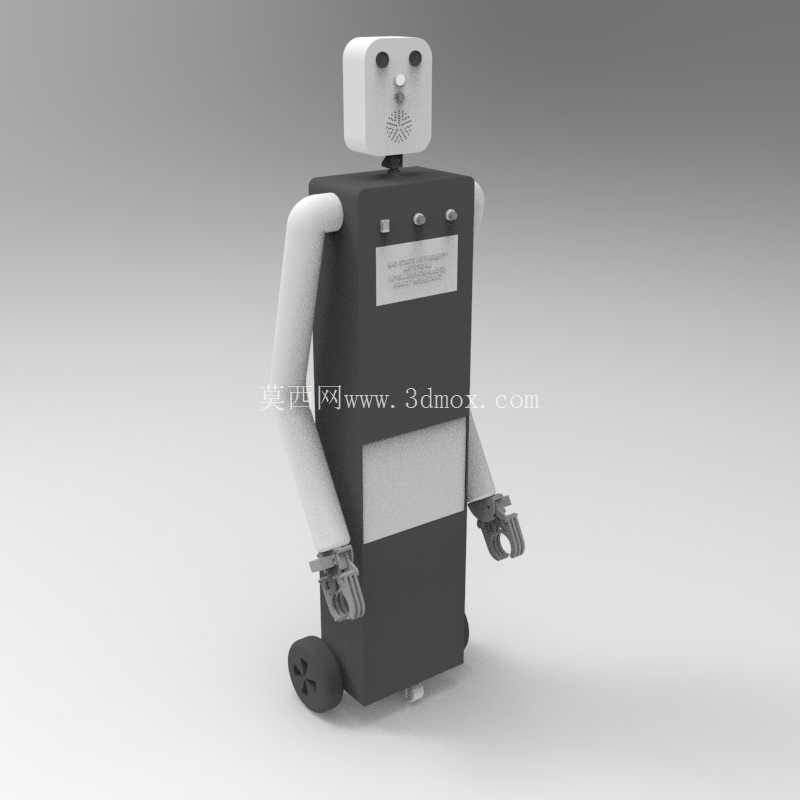

　　两侧手臂采用拟人化长肢形态，肩部从躯干侧面伸出，肘部形成明显弯折，前臂向下延伸至夹爪位置。手臂外壳可采用轻质板材或工程塑料包覆，内部隐藏关节轴、连杆和小型舵机。末端执行器为简易平行夹爪，指面带有防滑纹理，适合夹持纸杯、文件、小型工具盒、实验样品盒等轻量物体。夹爪开合范围与腕部安装尺寸需要结合被抓取物外形确定，指端不宜超出机身正面过多，以免移动过程中碰撞通道两侧物体。手臂在非工作状态下可自然收拢于机身前方两侧，减小整机回转半径；在取物时通过肩部前摆、肘部伸展和腕部调整完成动作。

　　移动性能方面，轮式底盘相比足式结构更适合室内连续巡航，控制难度低、维护点少、承载效率高。主动轮可配合差速转向实现原地或小半径转弯，箱体后方和侧面的轮廓应避免形成尖锐外凸，防止在狭窄工位间转向时剐蹭设备。对于办公室、实验室和展厅等场景，机器人外轮廓宜控制在单人可通过的通道宽度内，夹持物品后的最大宽度也应纳入通道校核。机身高度设定在便于成年人触控和取放物品的范围内，头部位置保持视觉交互友好，同时不能因过高而造成重心上移。

　　结构建模过程中，躯干外壳、手臂关节、夹爪、轮轴和头部面板需要分别建立装配关系。箱体侧板与内部骨架之间建议设置定位凸台或安装柱，保证外壳装配后不发生晃动；轮轴处应保留轴承、联轴器和驱动电机的安装空间；手臂关节处需标注转轴中心，便于后续运动仿真检查干涉。夹爪闭合时，手指与机身正面、腹部面板之间要留有安全间隙；手臂向前完全伸展时，应检查肘部是否与肩部外壳碰撞，夹爪是否会触碰显示窗口。头部转动或固定安装时，颈部与躯干顶面的连接螺钉需布置在可操作位置，线束通道边缘应做圆角处理。

　　该设计的核心思路是在移动底盘、轻量操作臂和人机交互外形之间取得平衡：轮式底盘负责稳定巡航，箱体提供设备安装与储物空间，双臂完成简单递送，头部承担感知与交互识别。整体结构不追求复杂工业机械手的高负载能力，而强调室内服务场景中的安全性、通过性和可维护性。工程师在细化设计时，可围绕轮系布置、内部器件分层、手臂收拢轮廓、夹爪负载和外壳拆装顺序继续展开，使模型从外观展示进一步转化为可加工、可装配、可调试的服务机器人结构方案。
