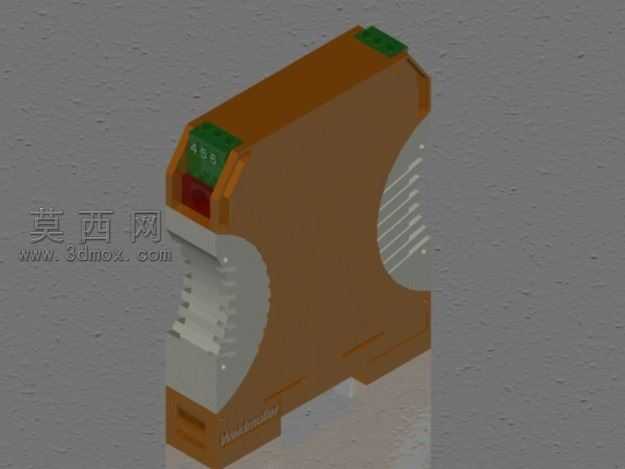

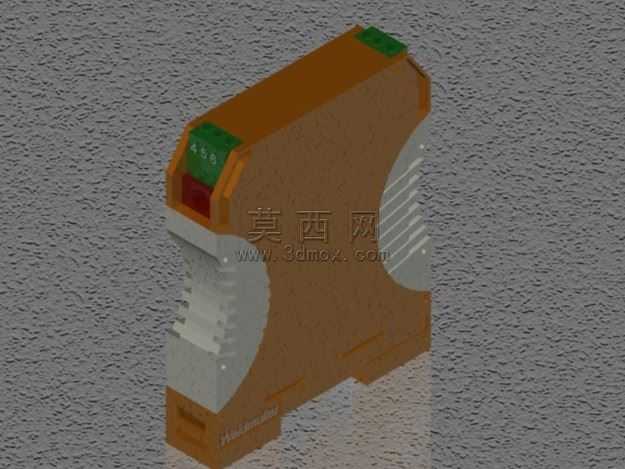

魏德米勒4-20mA输出电流互感器三维建模

本作品为魏德米勒4-20mA输出电流互感器的三维建模成果，建模过程以还原工业级电气元件的真实结构与外观特征为核心目标。建模初期先梳理该款电流互感器的实际结构逻辑，其采用标准导轨式安装的模块化壳体设计，主体外壳为阻燃工程塑料材质，建模时先通过草图绘制壳体的侧面轮廓曲线，利用拉伸特征生成壳体基础形态，再对壳体两侧的导轨卡扣结构进行细节刻画，通过切除、阵列等特征还原卡扣的弹性卡位结构，保证安装结构的形态还原度。壳体上部的接线端子区域，分别对绿色的操作按键、红色的状态指示区进行独立建模，按键部分做了轻微的圆角处理还原注塑件的工艺特征，指示区采用半透明材质模拟实际的透光效果。壳体侧面的散热格栅结构通过线性阵列的切除特征生成，每一条格栅的间距、深度都参照实物比例设置，还原元件工作时的散热结构设计。渲染阶段为不同部件匹配对应材质，主体棕色外壳采用哑光阻燃塑料材质，调整粗糙度参数还原工程塑料的磨砂质感；上部接线端子的绿色部件采用稍亮的硬质塑料材质，红色指示区添加轻微的自发光属性模拟通电状态的指示效果；侧面的金属接线部分采用拉丝金属材质，调整反射参数还原金属部件的光泽感。场景搭建上采用灰色磨砂质感的地面作为承载，添加柔和的环境光与定向补光，避免模型表面出现过强的反光，同时开启软阴影效果让模型与地面的接触更具真实感。建模过程中严格遵循工业电气元件的尺寸比例，所有结构特征都对应实物的功能设计，既保证了外观的高度还原，也清晰呈现了该款电流互感器的模块化结构特点，可用于电气柜装配仿真、工业场景演示、电气教学素材等场景使用。
