台式机ATX电源金属外壳结构设计

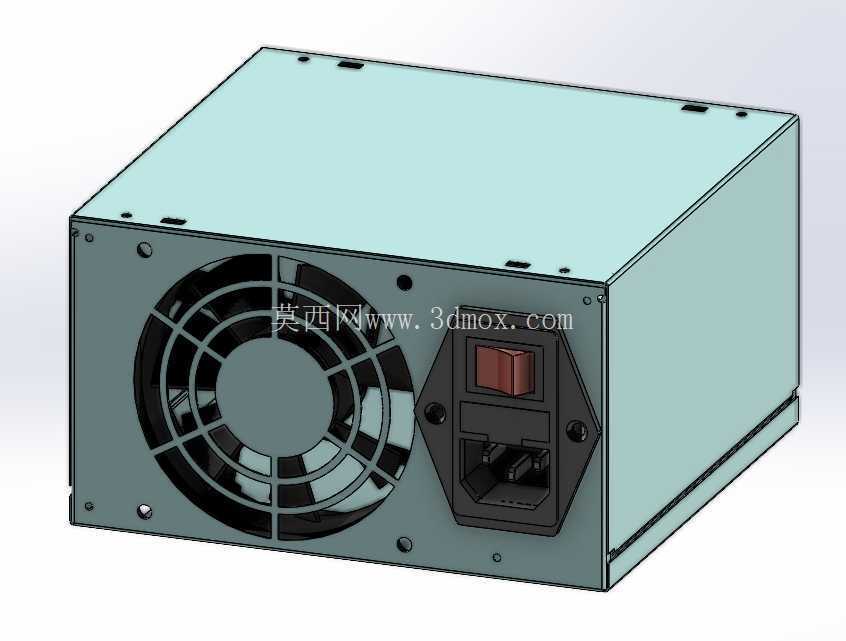

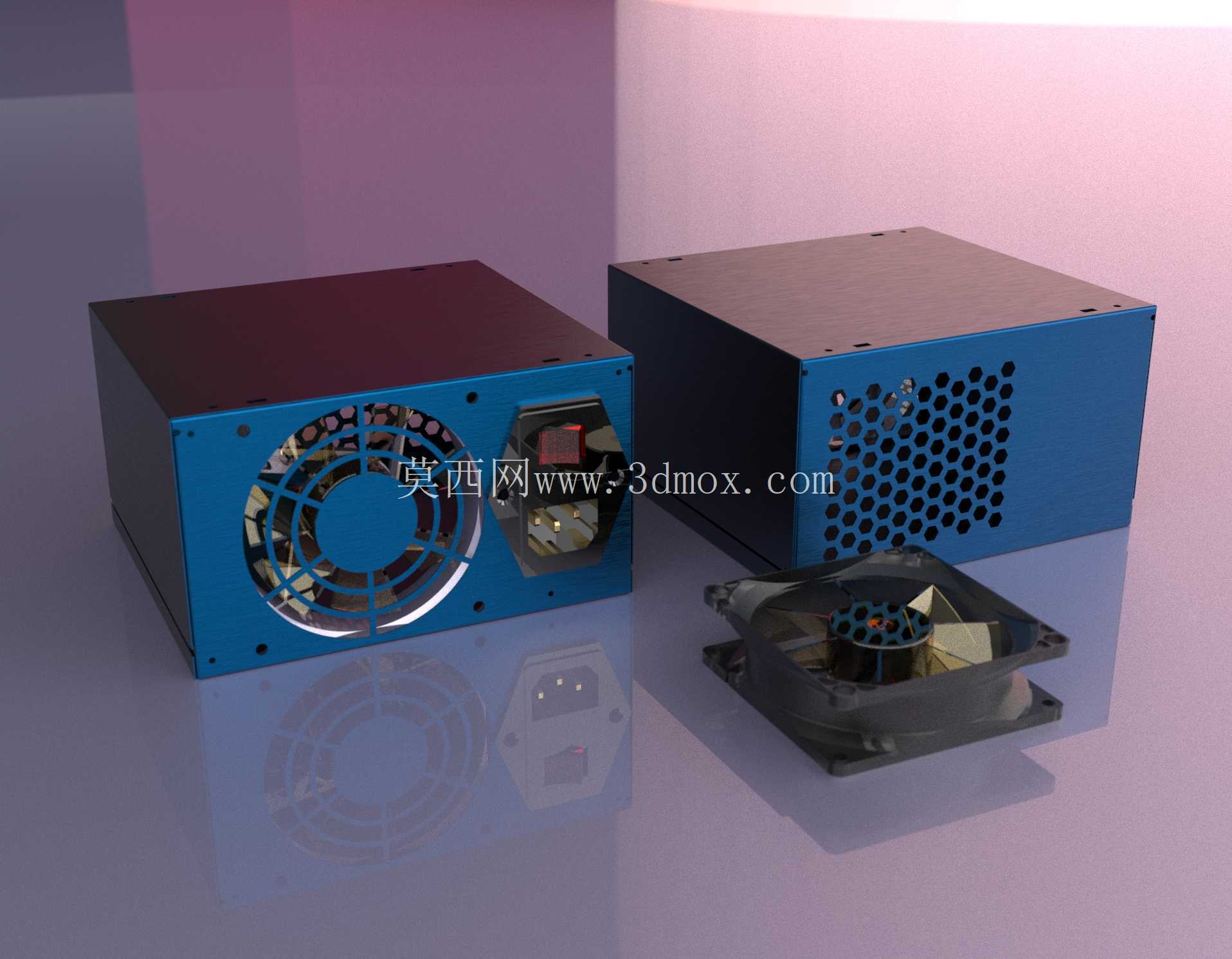

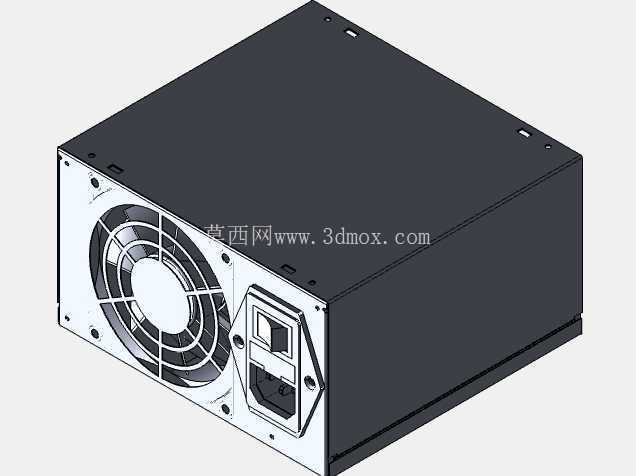

　　从结构设计逻辑来看，壳体采用分体式钣金拼接方案，主体为0.8mm厚度的SECC镀锌钢板弯折成型，表面做蓝色静电喷塑处理，兼顾防锈能力与结构刚性，拆分后的上盖、侧围、后挡板三个部件通过侧边的卡扣与自攻螺丝点位完成锁紧，装配后整体形位公差控制在0.2mm以内，避免钣金拼接错位导致的安装孔位偏差。壳体前端面预留标准80mm/90mm/120mm散热风扇的安装位，图中可见的风扇安装圈做了翻边强化处理，四个角的螺丝孔位压铆M3铜螺母，避免多次拆装风扇后出现钣金滑牙问题；风扇位内侧对应设置导风罩结构，引导气流从壳体前端吸入，横向扫过内部所有发热元件后从后端面的蜂窝通风孔排出，蜂窝孔的孔径控制在3mm，既保证通风面积达到端面总面积的65%以上，又能满足电磁屏蔽的相关要求，减少电源工作时的电磁辐射外泄。本次呈现的是台式计算机开关电源的金属外壳结构，这类壳体是PC硬件供电单元的核心承载部件，日常应用覆盖台式组装机、工业工控主机、小型工作站等内置ATX供电架构的设备场景，核心作用是为内部的PCB电路板、变压器、滤波电容、整流模块等电子元器件提供物理防护，同时构建规整的散热流道，隔绝内部高压元件与外部设备的接触风险，也为电源整体在机箱内的固定提供标准化安装接口。

　　壳体侧围的其中一个端面预留AC输入插座、电源开关、电压切换开关的安装开孔，开孔尺寸严格按照国标三孔插座、船型开关的通用安装尺寸设计，边缘做去毛刺处理，避免装配时割伤线材或操作人员；另一端面则是电源输出端的出线位，预留标准的24Pin主板供电、CPU供电、显卡供电、SATA供电等线材的导出缺口，同时设置理线卡扣的固定点位，方便内部线材整理，避免线材剐蹭散热风扇造成运转故障。

　　从安装边界来看，这款外壳严格遵循ATX电源的标准尺寸规范，整体长宽高尺寸为150mm×140mm×86mm，后端面的四个固定孔位与标准ATX机箱的电源安装位完全匹配，孔位中心距为125mm×105mm，适配绝大多数台式机箱、工控机箱的电源安装仓位，装配时不需要额外做结构修改即可直接固定。壳体内部预留了PCB板的安装导轨槽，距离底面的高度为12mm，保证PCB板底部与壳体之间留有足够的走线空间，同时避免PCB板背面的焊点直接接触金属壳体造成短路问题；内部还设置了两个压铆螺母柱，用于固定PFC电感等较重的元件，避免设备运输过程中元件晃动导致引脚脱焊。

　　在细节处理上，壳体所有的弯折边缘都做了压边处理，没有裸露的锋利切口，所有通风孔的边缘都做了钝化处理，避免组装或维修时划伤操作人员；壳体上盖的内表面预留了EMI弹片的安装点位，装配后弹片与侧围紧密接触，形成连续的导电屏蔽层，进一步提升电磁屏蔽效果，减少对机箱内其他硬件的电磁干扰。另外壳体表面的喷塑层做了磨砂处理，避免日常使用中留下指纹或划痕，同时提升壳体的绝缘性能，即使外部出现轻微凝露也不会造成壳体带电的安全隐患。从结构强度验证角度来看，这款壳体在设计时做了承重仿真，上盖可承受10kg的静压力不会出现明显形变，能够承受机箱内部其他硬件堆叠、运输过程中的挤压载荷，风扇安装位的动平衡测试预留了0.5mm的调整间隙，避免风扇长期运转产生的共振传导到机箱造成异响。
