工业仓储用三层四列组合式模具存放架

　　在机械加工、模具制造车间的仓储区域，重型模具的规整存放一直是现场管理的核心痛点之一，这类三层四列规格的模具存放架，正是针对单组承重要求高、存取频次适中的模具存储场景开发的专用承载结构。不同于普通轻型仓储货架，该款货架的立柱采用加厚矩形截面型材焊接成型，每层层板下方均设置交叉斜撑结构，斜撑与立柱、层板边框采用满焊连接，可有效抵消满载状态下的侧向扭力，避免长期承重出现层板下挠、立柱形变的问题。从实际使用场景来看，这类货架主要用于存放中小型注塑模具、冲压模具、工装夹具，单层层板可均匀承载数吨重量，适配车间内绝大多数中小型模具的存放需求，无需额外搭建重型仓储平台即可实现模具的分层分类管理，大幅提升车间仓储空间的垂直利用率。

　　设计过程中首先明确了安装边界的约束条件，常规车间内的人行通道宽度预留1.2米以上，货架单组深度适配标准模具的底座尺寸，宽度方向按四列格口划分，每个格口可独立存放一套模具，格口内部预留了叉车作业的间隙，方便使用手动液压叉车或者小型堆高车完成模具的上下架操作，无需人工抬举重型模具，降低车间作业的安全风险。货架的顶部设置了一体式的吊装连接位，在车间整体布局调整时，可直接通过行车完成整组货架的移位，无需拆解后重新组装，减少产线调整时的仓储配套施工周期。

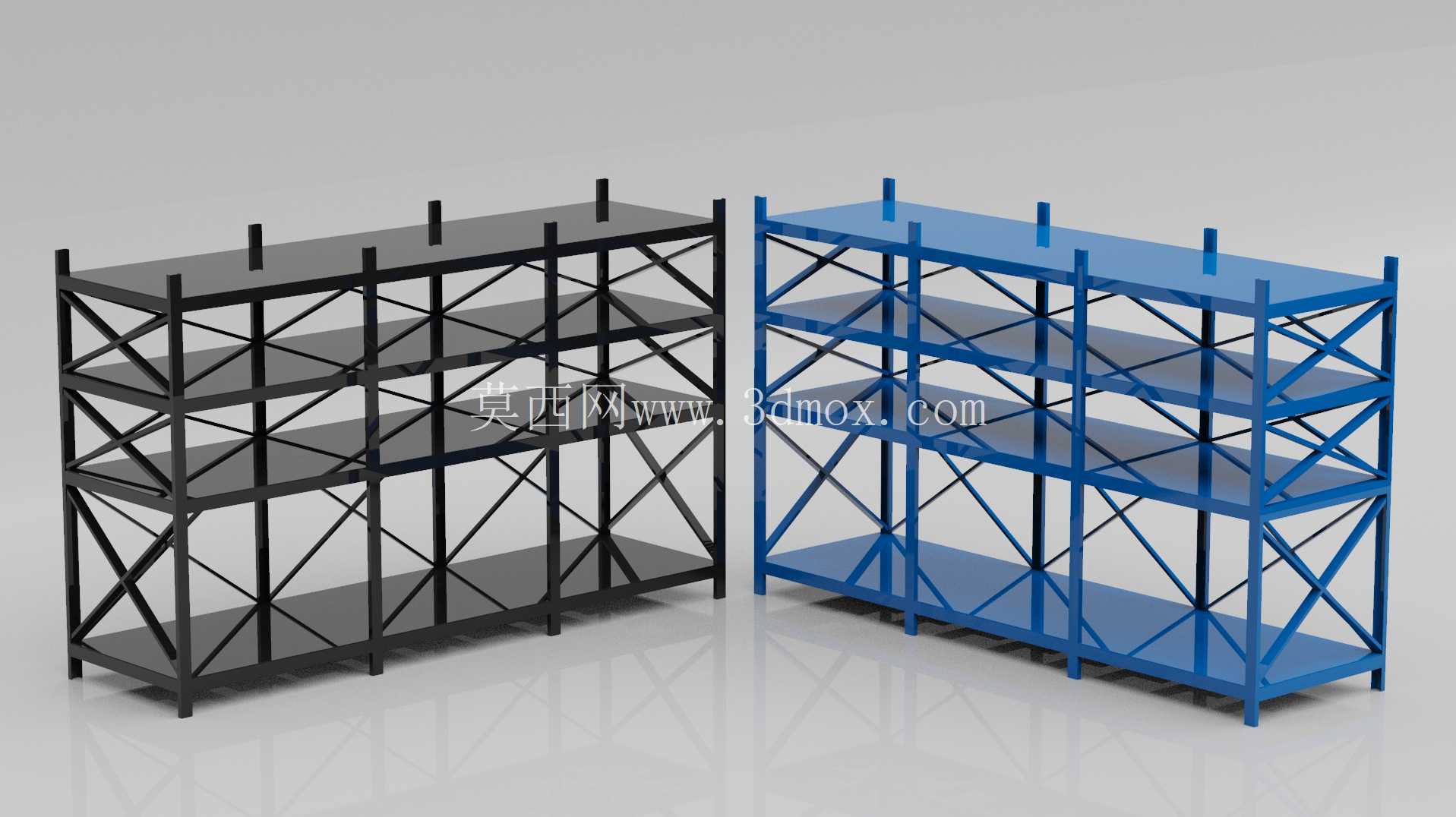

　　结构细节上，层板表面采用防滑处理，避免模具底座与金属层板直接接触出现滑移，立柱底部配置了可调式地脚，可适配车间地面存在的微小高度差，保证整组货架安装后处于水平状态，避免局部受力不均导致的结构应力集中。交叉斜撑的排布经过受力仿真验证，在每层满载的工况下，结构的最大形变位移控制在允许范围内，长期使用不会出现结构松动、焊缝开裂的问题。两款不同表面处理的货架可适配不同车间的管理需求，黑色款多用于存放待维修、待报废的模具，蓝色款用于存放量产在用的合格模具，通过颜色区分可快速完成模具状态的目视化管理，减少生产过程中错取模具的概率。

　　从安装维度来看，该款货架采用模块化拼接设计，所有连接孔位均在工厂预制完成，现场安装时无需额外钻孔焊接，仅通过标准紧固件即可完成整组组装，单组货架的安装可由两名作业人员在半小时内完成，大幅降低现场安装的人工成本。货架的整体高度适配常规车间的层高，不会遮挡车间顶部的照明、消防管线，同时预留了足够的顶部安全距离，满足车间安全生产的规范要求。在日常使用过程中，这类货架的维护成本极低，仅需定期检查紧固件的松紧状态、焊缝是否存在开裂即可，无需额外的保养维护，可适配车间内多粉尘、少量切削油飞溅的复杂工况，表面的喷塑层可有效抵御日常的磕碰、锈蚀，延长货架的整体使用寿命。

　　不同于通用型的仓储货架，该款模具架的层间距可根据实际存放模具的高度进行调整，立柱上预制了等间距的调节孔位，可根据不同批次模具的高度尺寸灵活调整层板的安装位置，避免出现层间空间浪费或者模具高度过高无法放入的问题，适配不同规格模具的混合存放需求。在实际的车间布局中，可将多组该规格的货架并排拼接使用，形成连续的模具存放区域，配合地面的区域划线标识，可实现模具的定置管理，大幅缩短生产过程中找模、取模的时间，提升车间的整体生产运转效率。
