智能手机整机外观结构压铸成型设计

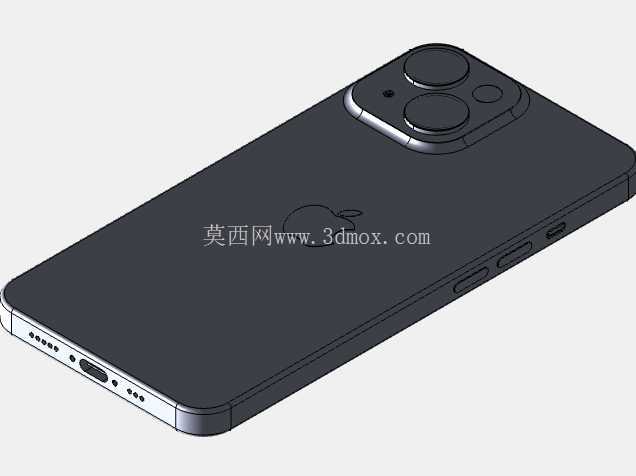

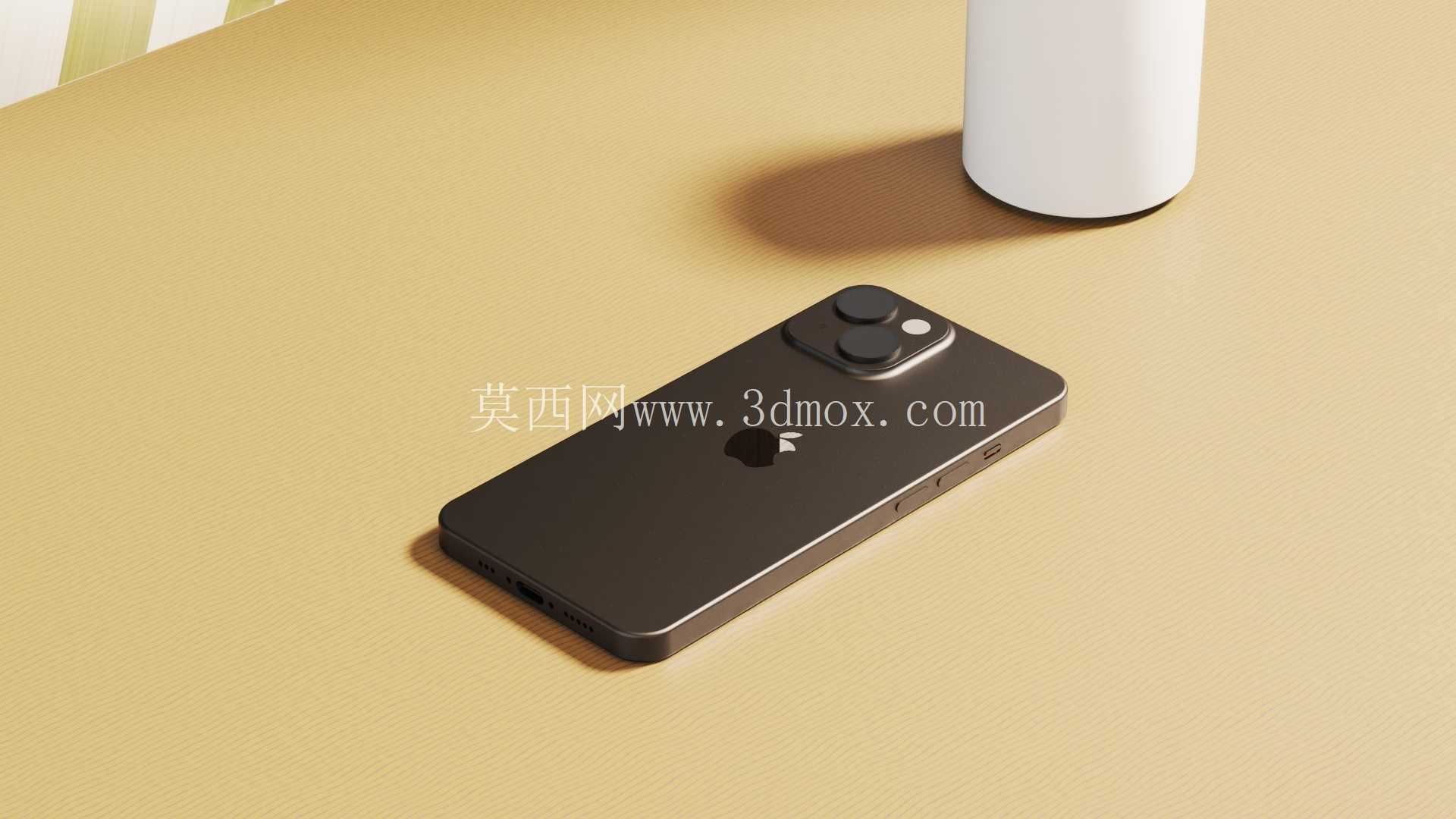

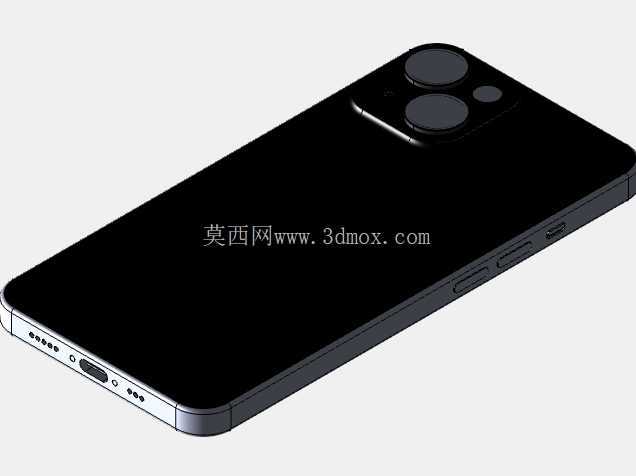

　　这套结构设计围绕消费电子终端的量产落地需求展开，核心面向中高端智能手机的金属中框与背板一体化压铸生产场景，适配消费电子行业高精度、高外观一致性、薄壁成型的加工要求。日常做消费电子结构设计时，最先要卡的就是整机的安装边界，这款机型的整机厚度控制在7.8毫米区间，侧边弧度做了0.3毫米的微弧过渡，既保证手持握持时的贴合感，也给压铸模的脱模斜度预留了足够余量，避免成型后出现粘模、侧壁拉伤的问题。摄像头模组区域做了局部凸起结构，凸起高度控制在1.8毫米，模组外围做了一圈0.2毫米的倒角过渡，这个细节一方面是避免压铸时尖角位置出现填充不满、冷隔缺陷，另一方面也给后续CNC精加工、阳极氧化工序预留了加工基准，不用额外做定位治具就能快速找正。

　　从实际生产的应用场景来看，这套压铸结构适配280吨到350吨吨位的冷室压铸机，浇口位置设计在机身底部充电接口两侧，流道做了梯形截面过渡，能让铝合金熔液在0.08秒内完成模腔填充，减少薄壁位置的流痕、气孔缺陷，良率能比常规侧浇口设计提升12%左右。机身侧边的按键开孔、SIM卡托槽位置都做了局部镶件结构，镶件采用SKD61模具钢经真空淬火处理，硬度达到HRC52-56，能承受至少15万模次的压铸冲击，不会出现塌边、磨损问题，后期维护时只需要更换局部镶件就能修复模面损伤，不用整体重做模腔，能大幅降低量产阶段的模具维护成本。设计时还特意考虑了后续的装配公差匹配，中框内侧的卡扣位、螺丝柱位置都做了±0.02毫米的公差预留，和屏幕模组、电池仓、主板支架的配合间隙控制在0.05毫米以内，装配时不用额外做打磨修配就能直接扣合，能提升整机组装线的生产效率。背板区域做了细微的磨砂纹理蚀纹处理，蚀纹深度控制在0.03毫米，压铸成型后不用额外做喷砂工序就能达到细腻的哑光质感，减少后续表面处理的工序步骤。机身底部的扬声器开孔、麦克风开孔都做了碰穿位设计，开孔边缘做了0.1毫米的圆角，避免压铸时出现披锋，减少后续去披锋的人工工作量。

　　从结构强度角度考虑，中框内部做了四条交叉的加强筋，筋位厚度0.6毫米，既不会增加整机重量，又能让整机的抗扭强度提升20%以上，日常使用中出现意外跌落时，能分散冲击力，避免中框变形挤压内部电池、主板等元器件。摄像头模组的保护圈位置做了局部加厚，厚度达到1.2毫米，能在镜头受到正面冲击时提供足够的支撑力，避免镜头玻璃碎裂。设计过程中还同步做了模流分析验证，调整了溢流槽的位置和大小，把容易产生气孔、夹渣的位置都对应设置了溢流槽，能把成型过程中产生的冷料、气体全部导入溢流槽，保证成型后外观面没有瑕疵。排气槽的深度控制在0.08毫米，既能顺畅排出模腔内的气体，又不会让熔液溢出形成披锋。

　　针对压铸后容易出现的变形问题，在模腔设计时做了反向预变形处理，预变形量根据不同位置的收缩率设置在0.1到0.3毫米之间，保证成型冷却后工件的平面度控制在0.05毫米以内，满足后续屏幕贴合的平面度要求，不会出现屏幕贴合后翘边、显示水波纹的问题。侧边的电源键、音量键位置做了独立的滑块抽芯结构，抽芯行程3毫米，开模时滑块先退出，再顶出工件，不会刮伤按键位置的外观面。充电接口位置做了精准的尺寸管控，接口内的定位台阶尺寸公差控制在±0.01毫米，能适配通用的Type-C充电插头，插拔寿命能达到1万次以上不会出现松垮、接触不良的问题。
